Fischer Bolzenanker FAZ II Stahl verzinkt 10 mm, 50 mm Klemmstärke 20 Stk.

Anwendungen:- Reinigung von BohrlöchernBaustoffe:- Einsetzbar für die Bohrlochreinigung in allen Voll- und LochbaustoffenFunktionsweise:- Das Rohr des Ausbläsers wird in das Bohrloch gesteckt.- Durch Pumpen wird das Bohrmehl aus dem Bohrloch transportiert.

0

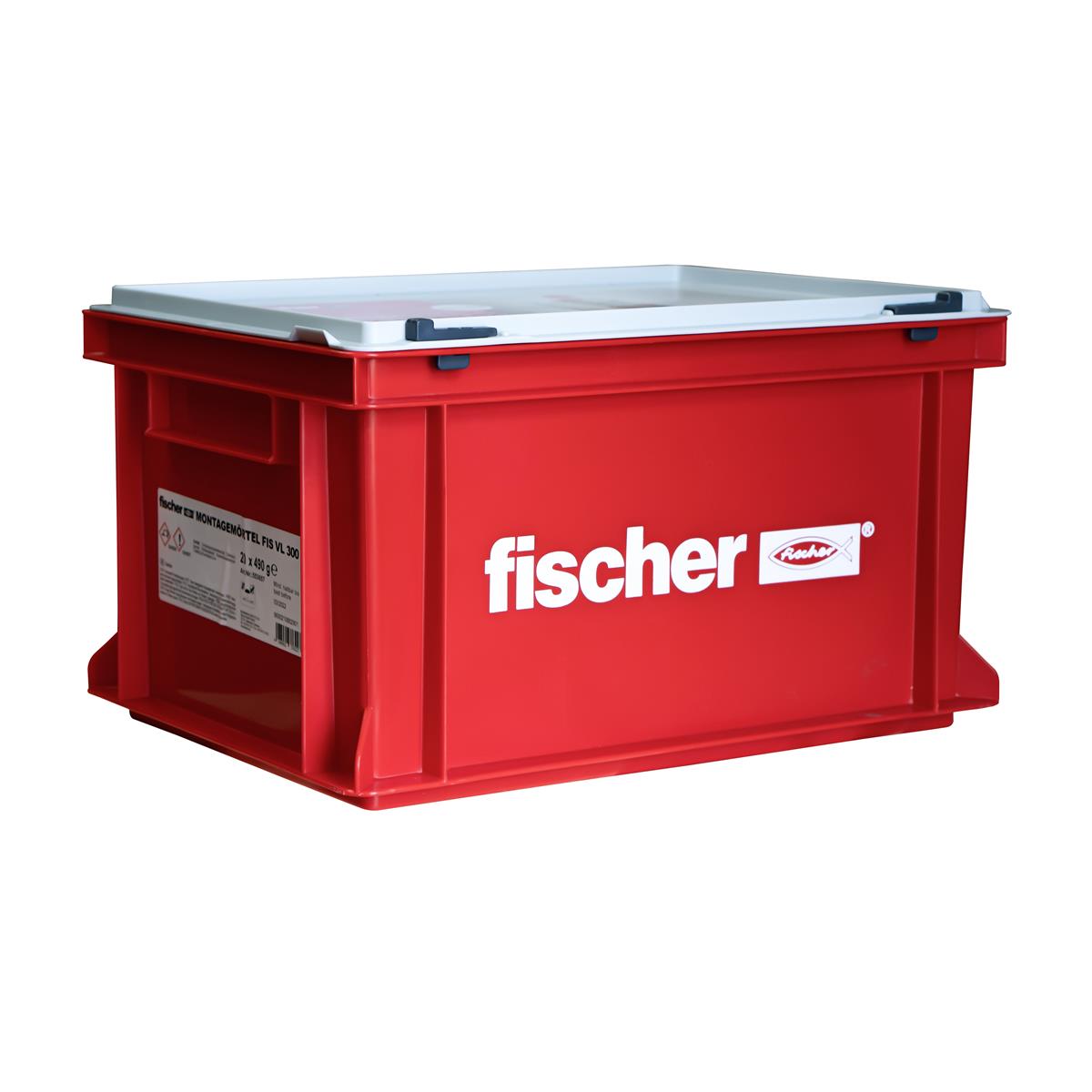

Fischer Montagemörtel FIS VL 300 T Der fischer Montagemörtel 300 T ist ein 2K-Injektionssystem auf Vinylesterbasis. Harz und Härter werden erst beim Auspressen aus dem Statikmischer vermischt und aktiviert. Der Dübelkleber lässt sich besonders wirtschaftlich mit einer handelsüblichen Dichtstoff-Auspresspistole verarbeiten. Angebrochene Kartuschen können mit einem neuen Statikmischer wieder verwendet werden. Das Hybrid-System bietet mit zugelassenen Systemkomponenten wie Ankerstangen FIS A, Innengewindeankern und Injektions-Ankerhülsen für Befestigungen in Beton und Mauerwerk viele Anwendungsmöglichkeiten im Innen- und Außenbereich.   Top Features: - Hohe Flexibilität durch abgestimmte Systemkomponenten. - Bohrloch Mörtel Zugelassen für Beton und Mauerwerk. - Verarbeitung mit handelsüblicher Dichtstoff-Auspresspistole. - Spreizdruckfreie Befestigung für geringe Rand- und Achsabstände. Baustoffe Zugelassen für Verankerungen in: - Beton C20/25 bis C50/60, ungerissen - Hohlblöcke aus Leichtbeton - Hohlblockstein aus Beton - Hochlochziegel - Kalksandlochstein - Kalksandvollstein - Vollziegel Auch geeignet für: - Beton C12/15 Gipskartonplatten, einfach und doppelt beplankt, gerissenen Beton Vorteile: - Der Montagemörtel ist für Standardanwendungen in Voll- und Lochstein- mauerwerk und ungerissenem Beton zugelassen. - Der Zementanteil im Montagemörtel sorgt für eine gute Temperaturbestän- digkeit von -40°C bis +80°C. - Das Zubehörsortiment ist optimal abgestimmt auf den Montagemörtel und steigert die große Flexibilität des Systems für ein breites Anwendungsfeld. - Der Montagemörtel 150 C und 300 T lässt sich ohne Spezialwerkzeug mit einem handelsüblichen Silikonauspressgerät verarbeiten.   Anwendungen Injektionsmörtel für die Verwendung mit: - Ankerstangen FIS A - Innengewindeanker RG MI - Vollstein-Mauerwerk - Lochstein-Mauerwerk Funktionsweise: - Der Montagemörtel ist ein 2K-Injektionsmörtel auf Vinylester-Hybrid-Basis. - Harz und Härter sind in zwei getrennten Kammern gelagert und werden erst beim Auspressen im Statikmischer vermischt und aktiviert. - Die Injektionskartuschen können mit den fischer Auspressgeräten kraftschonend und schnell verarbeitet werden. - Angebrochene Kartuschen können durch Statikmischerwechsel wiederverwendet werden. - Inhalt: 150 Skalenteile (Ablesbar auf der Kartusche) - Je 2 Stück Statikmischer pro Kartusche enthalten   Einbaudaten Fischer Ankerstangen FIS A in Beton Größe Bohr-Ø (mm) h-ef, min (mm) Min. Skalenteile h-ef, max (mm) Max. Skalenteile Durchgangsloch im Anbauteil bei Durchsteckmontage (mm) t-inst, max (Nm) Reinigungsbürste BS M6 8 50 2 72 2 9 5 8 M8 10 60 2 160 5 11 10 10 M10 12 60 3 200 7 14 20 12 M12 14 70 3 240 10 16 40 14 M16 18 80 5 320 19 20 60 18 M20 24 90 11 400 48 26 120 24 M24 28 96 15 480 75 30 150 28 M27 30 108 18 540 80 33 200 35 M30 35 120 28 600 130 40 300 35   Einbaudaten Fischer Innengewindeanker RG MI in Beton Größe Bohr-Ø (mm) h-ef, min (mm)h-ef (mmh-ef (mm) Füllmenge Skalenteile Durchgangsloch im Anbauteil (mm) t-inst, max (Nm) Reinigungsbürste BS M8 14 90 5 9 10 14 M10 18 90 7 12 20 18 M12 20 125 11 14 40 20 M16 24 160 17 18 80 24 M20 32 200 48 22 120 35   Aushärtezeiten FIS VL Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel) Verarbeitungszeit Temperatur im Verankerungsgrund Aushärtezeit      5 °C - ± 0 °C 24 Std. + 0 °C - + 5 °C 13 Min. ± 0 °C - + 5 °C 3 Std. + 5 °C - + 10 °C 9 Min. + 5 °C - + 10 °C 90 Min. + 10 °C - + 20 °C 5 Min. + 10 °C - + 20 °C 60 Min. + 20 °C - + 30 °C 4 Min. + 20 °C - + 30 °C 45 Min. + 30 °C - + 40 °C 2 Min. + 30 °C - + 40 °C 35 Min. Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer. Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d.h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M16). Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten. Höchste Beständigkeit wird durch das externe Prüfzertifikat des FAZ II Plus über eine Lebensdauer von 120 Jahre geregelt (M10-M16). Höchste seismische Lasten für die Durchmesser M10-M24 mit und ohne die Verwendung der Verfüllscheibe FFD. Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen. 135 stk. im Eimer

Eigenschaften/Vorteile: - Einfache Montage ohne Fräsarbeiten - Nachträglich höhenverstellbar - Hohe Lastaufnahme Abmessung Grundplatte: 160x100 mm Abmessung Trägerplatte: 90x90 mm Je Stützenfuß sind 12 Vollgewindeschrauben 5,0 x 80 mm im Lieferumfang enthalten Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt. Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin bis zu 50, 100 bzw. 150 mm höhenverstellbar. Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden. Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet. Material: Baustahl S235JR (ST37-2), Feuerverzinkt

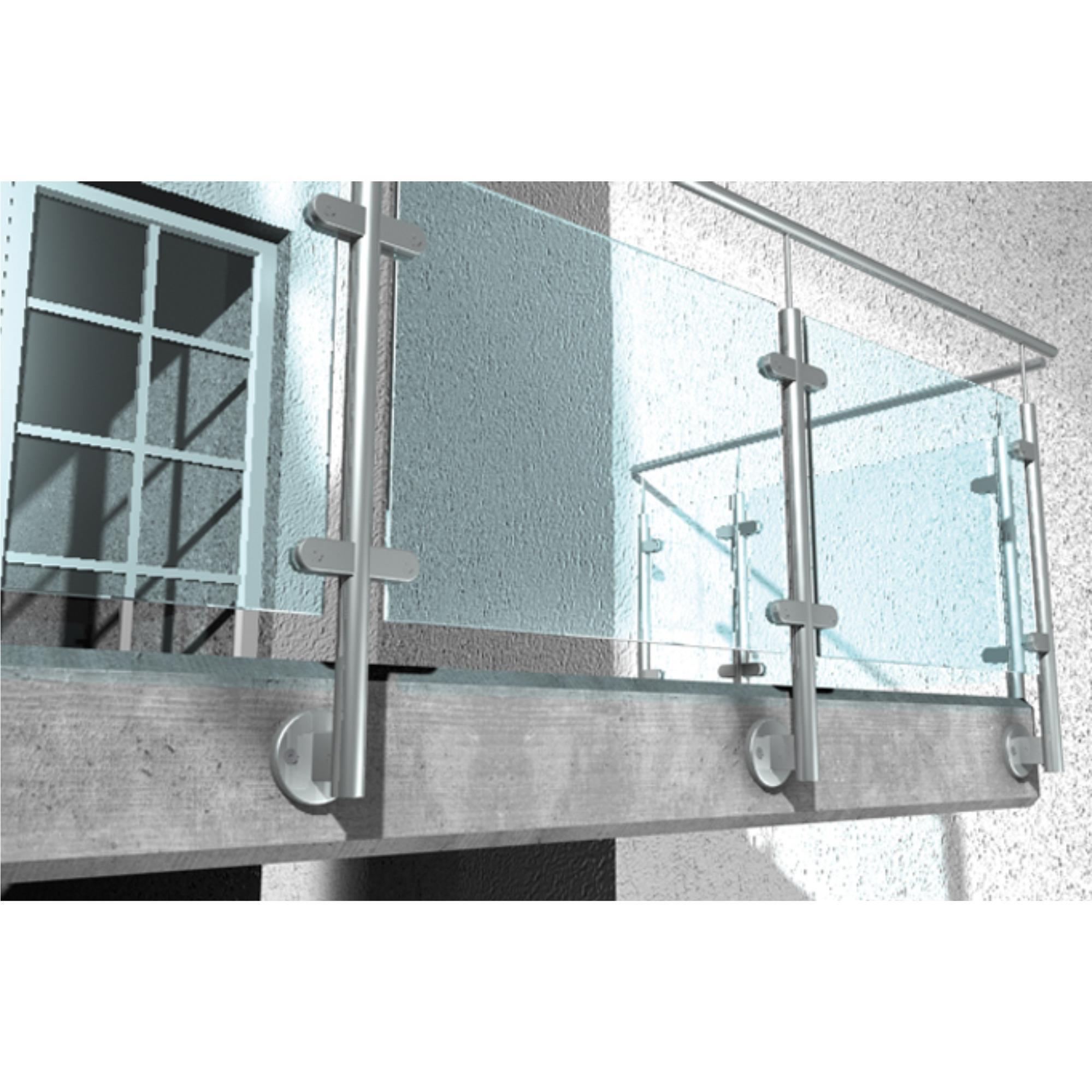

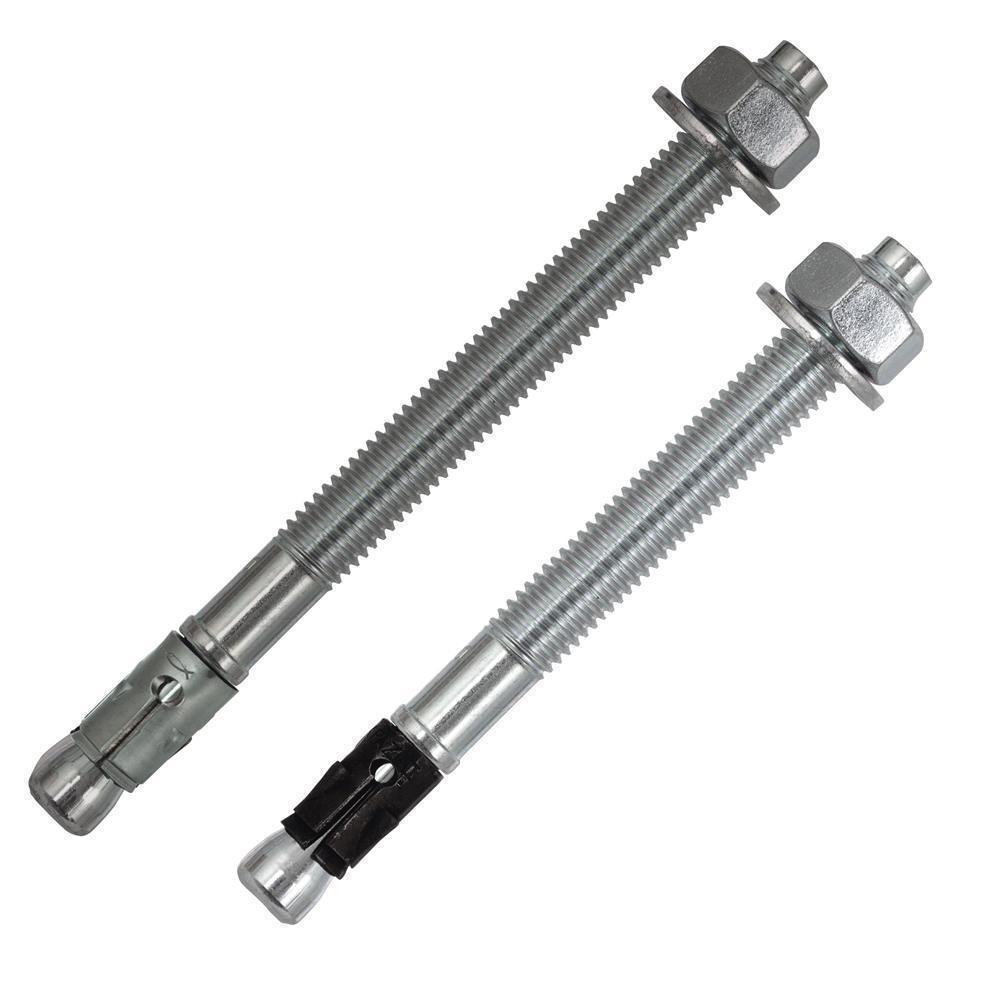

Der fischer Bolzenanker FAZ II A4 ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II A4 kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus nicht rostendem Stahl werden Lasten im Außenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Konsolen, Stahlkonstruktionen und Toren. Top Features: -Ein Anker, zwei Verankerungstiefen: Reduzierte Verankerungstiefe spart Zeit und Kosten beim Bohren.-Kraftvolle Befestigung: Spreizclip garantiert höchste Tragfähigkeit. Weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.-Einfache Montage: wenige Hammerschläge und minimaler Anzugschlupf. Das spart Zeit und Kraft.-Edelstahl: maximale Sicherheit für den Außenbereich.Auch in Kurzversion verfügbar (K) Baustoffe Zugelassen für:- Beton C20/25 bis C50/60, gerissen- Beton C20/25 bis C50/60, ungerissenAuch geeignet für:- Beton C12/15- Naturstein mit dichtem GefügeVorteile:- Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.- Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.- Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 + C2) sind durch diese Zulassungen abgedeckt.Vorteile Kurzversion (K):- Die Eigenschaften der K-Version minimieren den Bohraufwand sowie die Hammerschläge beim Einschlagen des Bolzenankers entscheidend, dies spart Kraft   und Montagezeit.- Der bewährte Spreizclip ermöglicht eine hohe Tragfähigkeit auch bei reduzierter Verankerungstiefe. Dies garantiert ein unschlagbares Preis-Leistungsverhältnis.- Beim FAZ II 10 K (Durchmesser 10 mm) sind die Zuglasten im Vergleich zur Standardverankerungstiefe unverändert und sorgen so für maximale Leistung.Anwendungen:- Stahlkonstruktionen- Geländer- Konsolen- Leitern- Kabeltrassen- Maschinen- Treppen- Tore- Fassaden- HolzkonstruktionenFunktionsweise:- Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.- Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.- Beim Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Montageanleitung:
