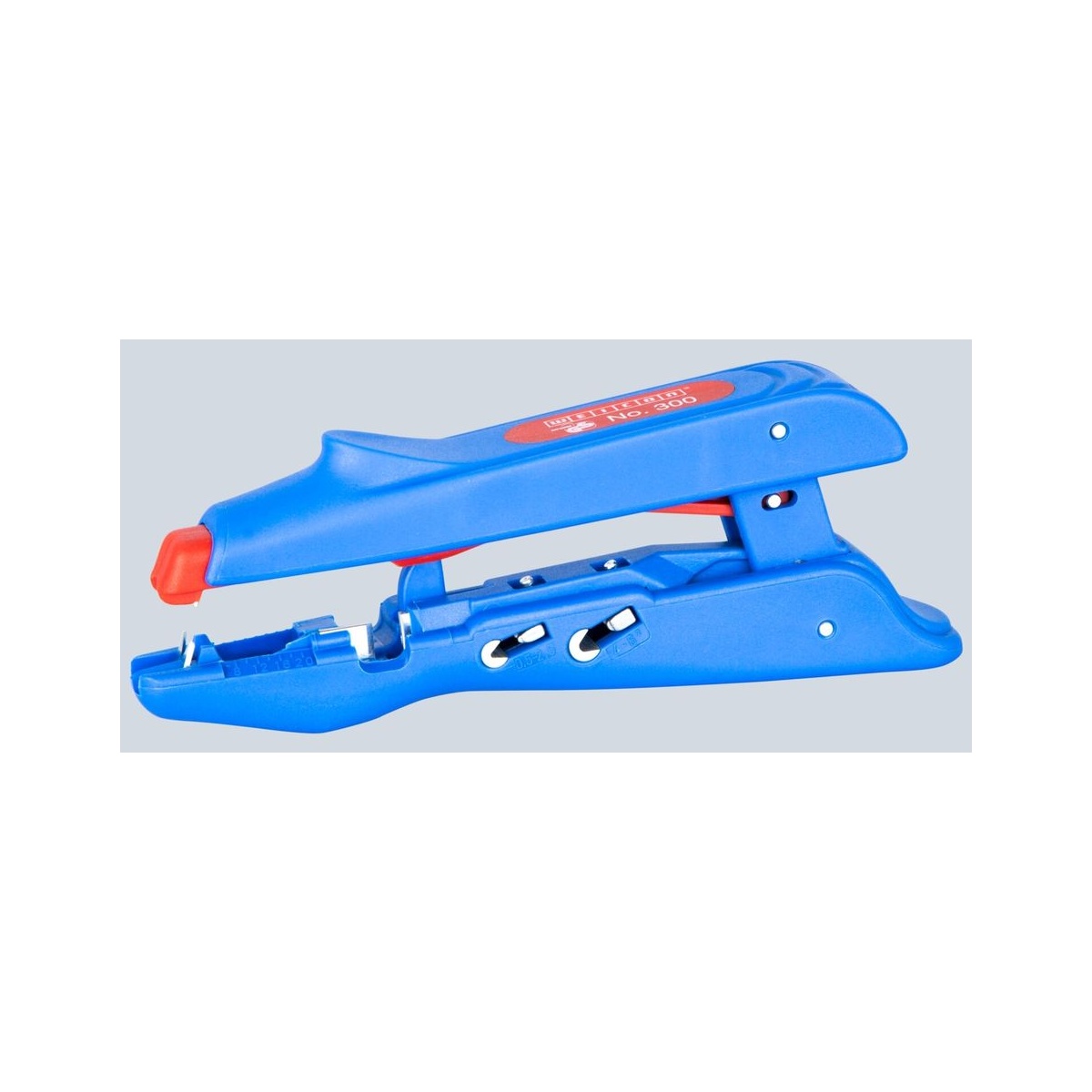

WEICON Abisolier- und Crimpzange Duo-Crimp No. 300, 0,5-6 mm², mit Seitenschneider
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "WEICON Abisolier- und Crimpzange Duo-Crimp No. 300, 0,5-6 mm², mit Seitenschneider"

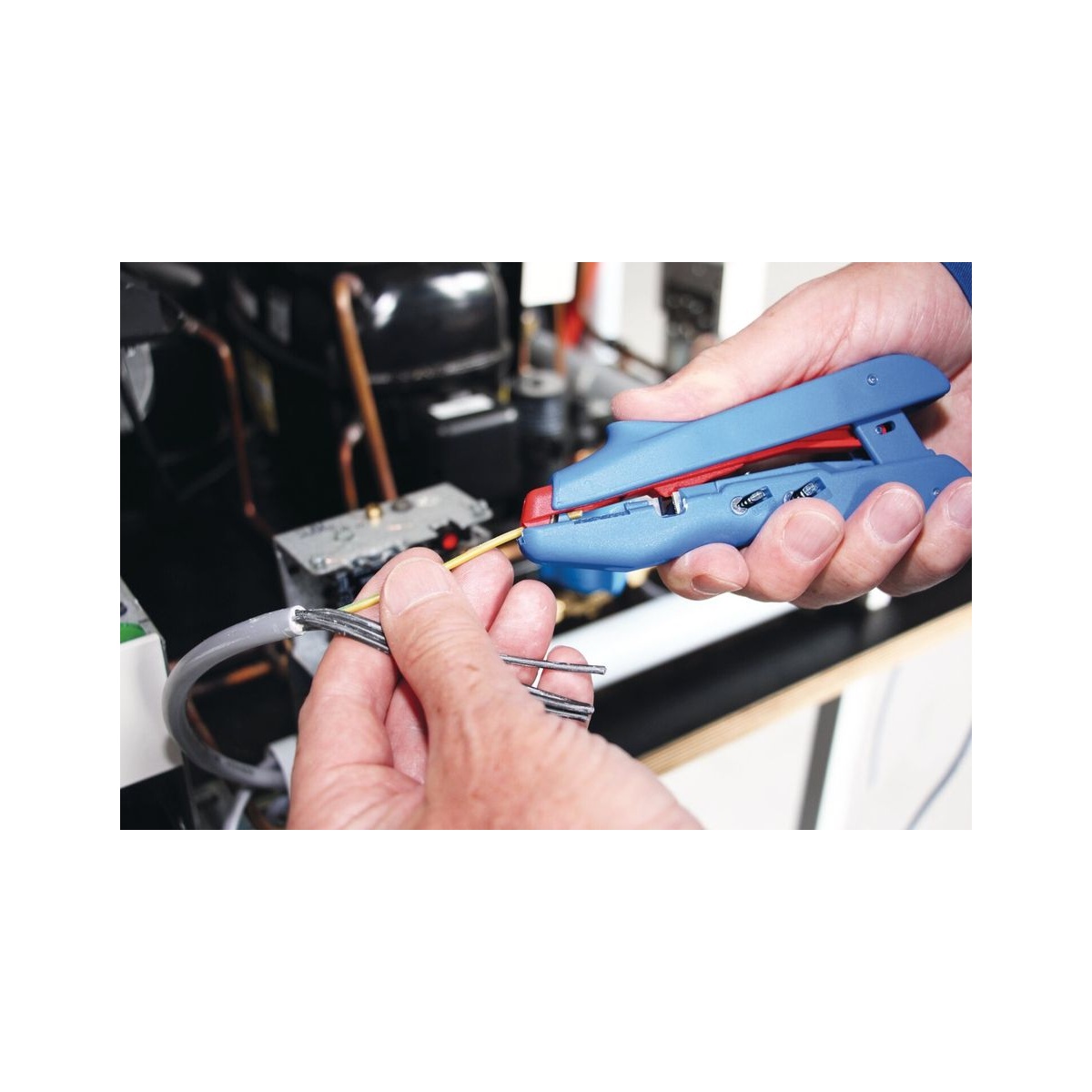

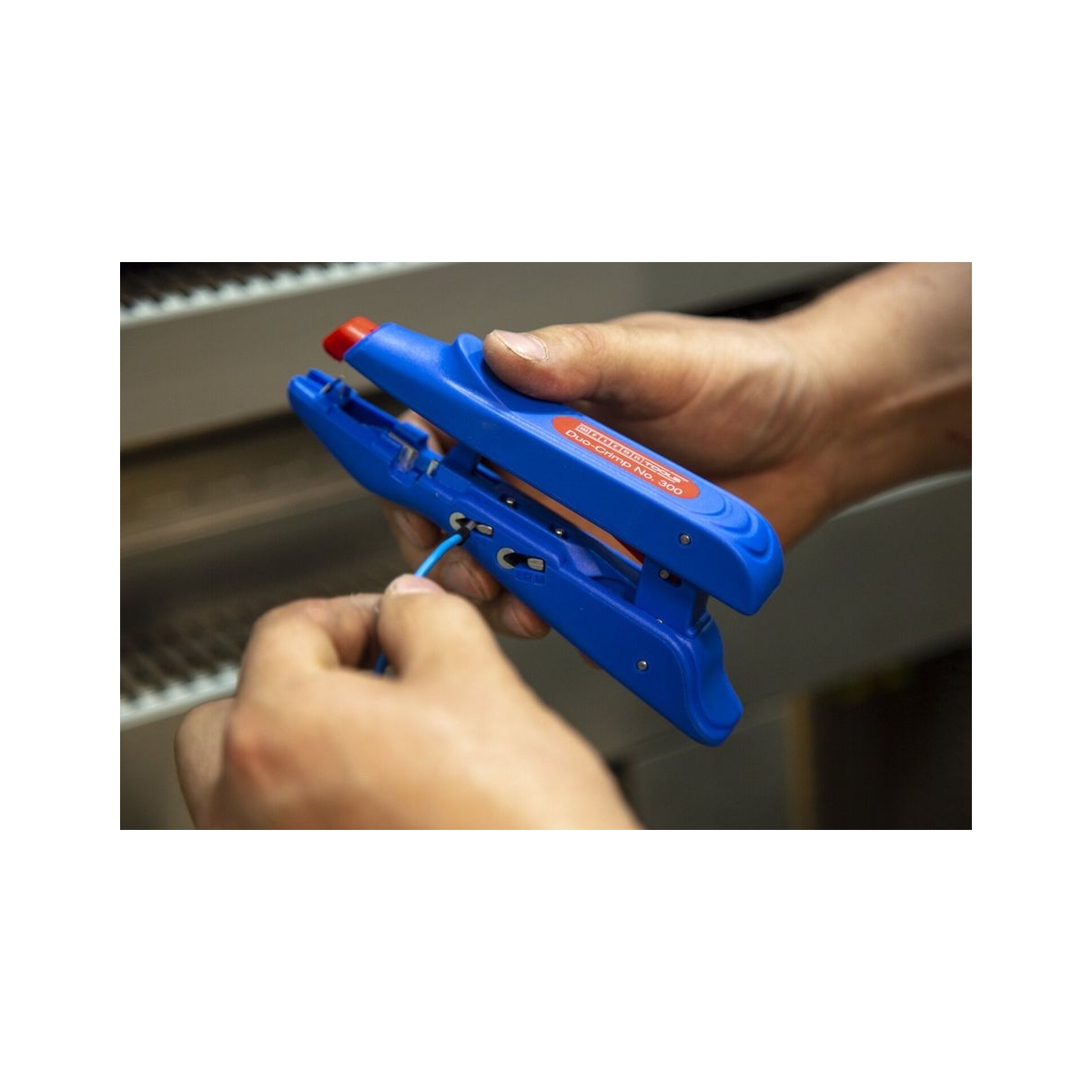

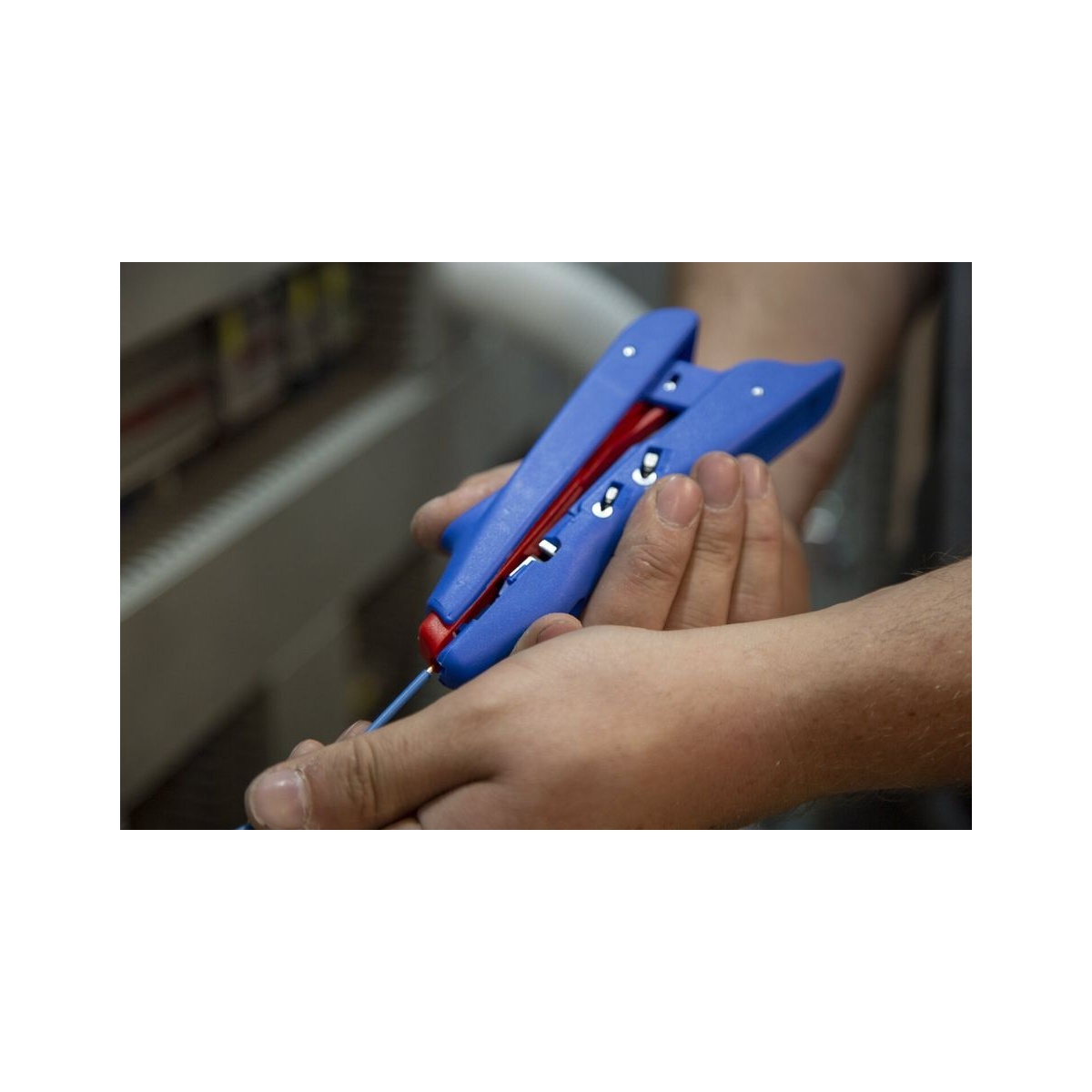

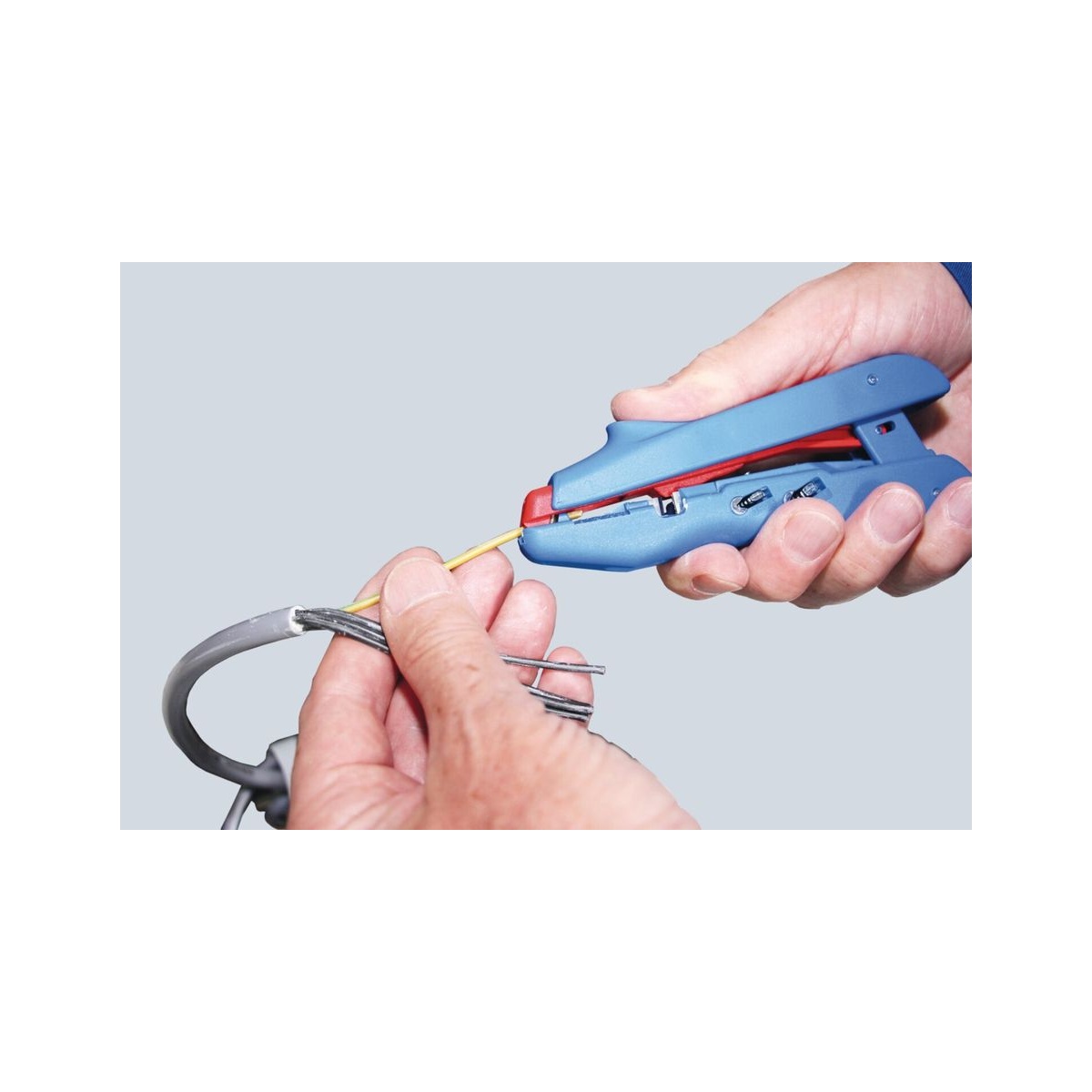

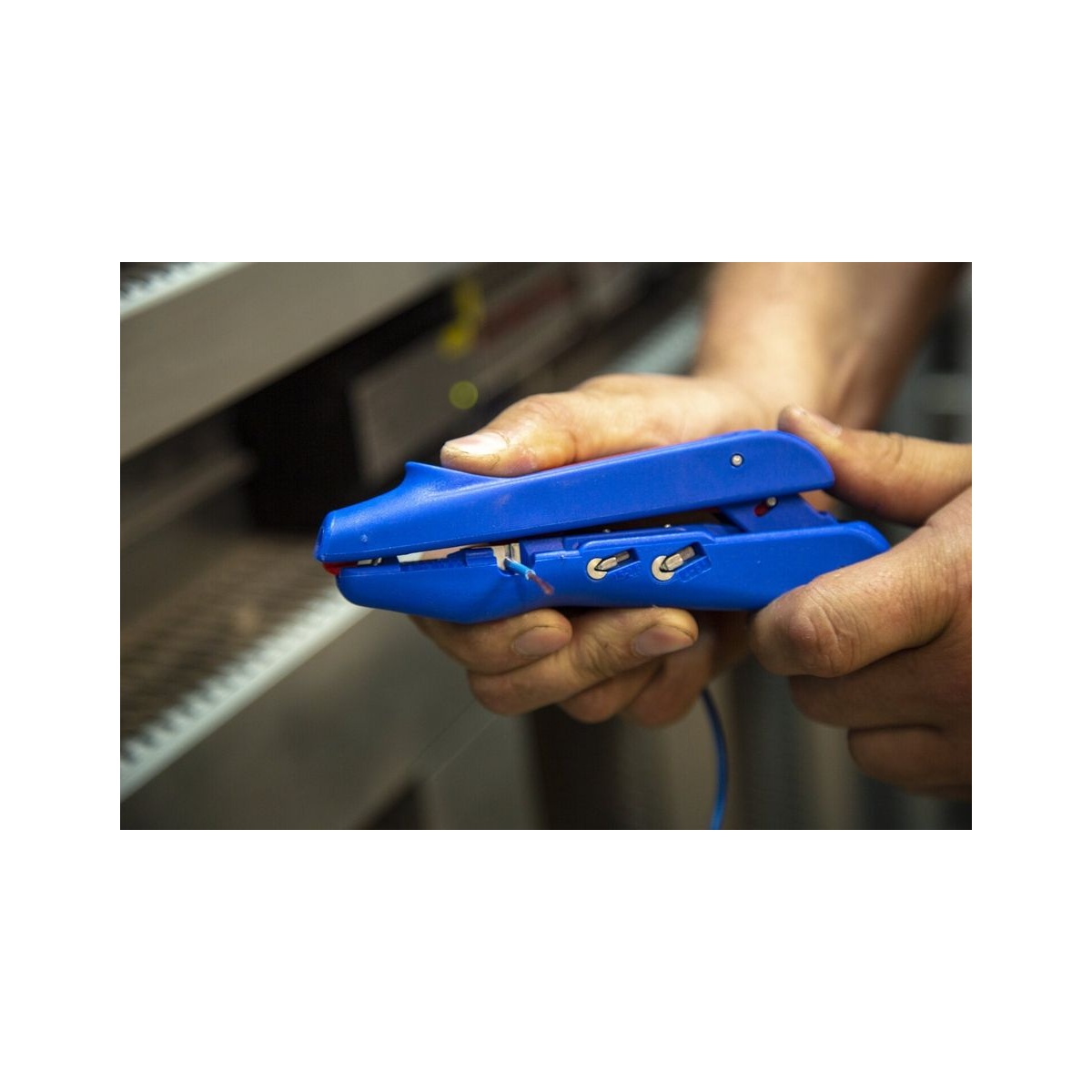

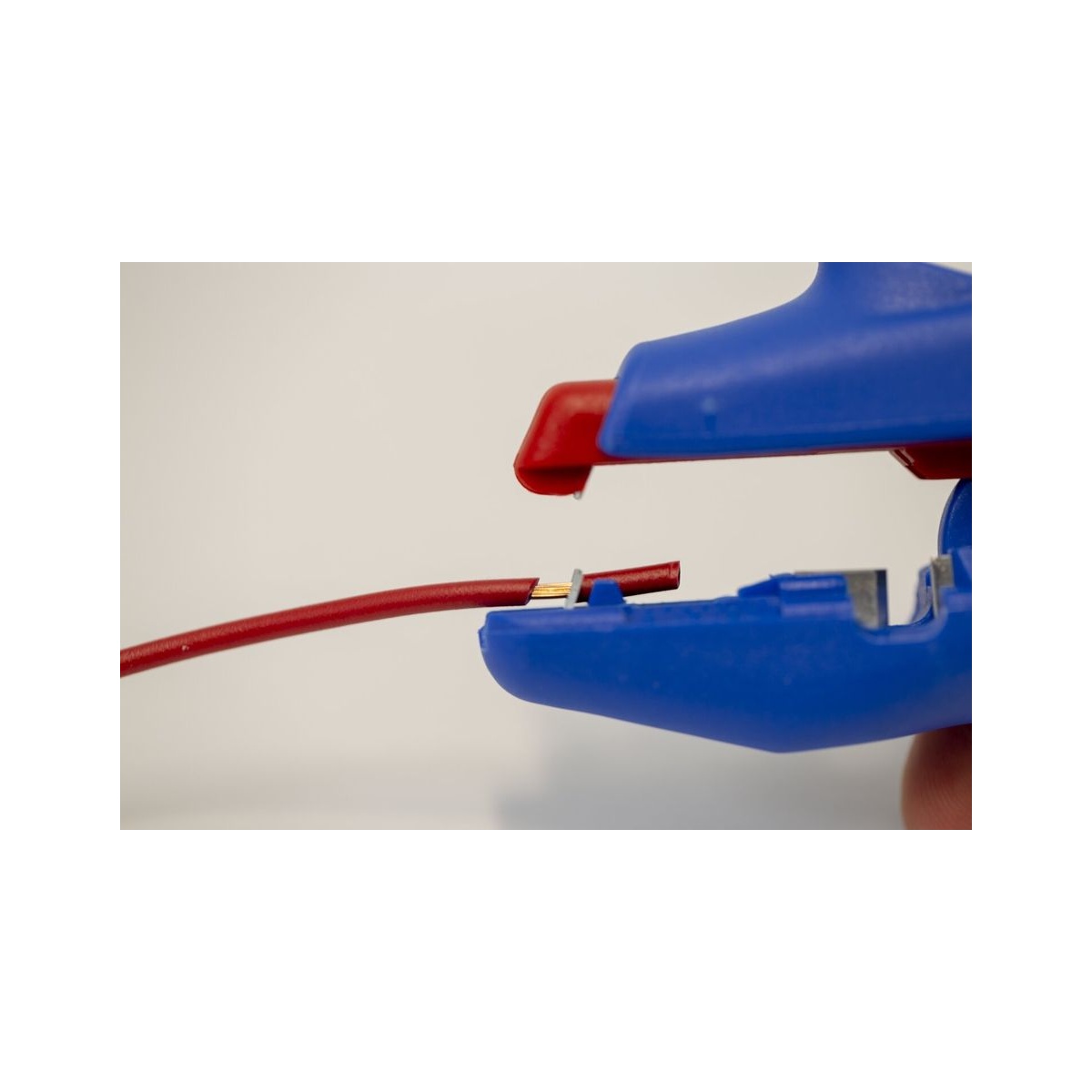

Der WEICON Duo-Crimp No. 300 ist Abisolierzange und Crimpzange in einem Werkzeug: Er isoliert flexible und massive Leiter von 0,5 bis 6,0 mm² ab und verpresst anschließend die Aderendhülsen, ohne dass du das Werkzeug wechseln musst. Elektriker im Schaltschrank- und Steuerungsbau, Anlagenmonteure und Heimwerker, die Adern mit Aderendhülsen auf Klemmen auflegen, sparen damit einen Griff zur zweiten Zange.
Ein automatisches Abtastsystem stellt sich auf den Leiterquerschnitt ein, eine Einstellung entfällt, die optische Längenskala reicht von 8 bis 20 mm und die Zange isoliert auf 5 mm ab, genau das Maß gängiger Aderendhülsen, ohne dass die Litzen aufspleißen. Die zwei Pressbereiche für 0,5 bis 2,5 mm² und 4,0 bis 6,0 mm² verpressen Aderendhülsen nach DIN 46228-2. Der gut zugängliche Seitenschneider schneidet flexible Leiter bis 6 mm² und massive bis 4 mm². Das Innenmesser ist wechselbar, Ersatz gibt es als Messersatz für die Serien No. 150, 200 und 300. Gehäuse aus glasfaserverstärktem Polyamid, 160 mm lang, 115 g, GS-geprüft, in Deutschland gefertigt.
Vorteile auf einen Blick
- Abisolieren und Crimpen von Aderendhülsen mit einem Werkzeug
- Selbsteinstellend für Leiter 0,5 bis 6,0 mm², Abisolierlänge 5 mm passend zur Hülse
- Zwei Pressbereiche 0,5 bis 2,5 und 4,0 bis 6,0 mm² nach DIN 46228-2
- Seitenschneider flexibel bis 6 mm², massiv bis 4 mm²
- Innenmesser wechselbar, 115 g, GS-geprüft, in Deutschland gefertigt
Lieferumfang
- 1 × WEICON Duo-Crimp No. 300
Hinweise
Arbeite mit dem Werkzeug nur an spannungsfreien Kabeln und Leitungen. Schalte den Stromkreis vorher ab und prüfe die Spannungsfreiheit, das Werkzeug ist nicht für Arbeiten unter Spannung zugelassen.
Technische Daten
- Abisolierbereich: 0,5 bis 6,0 mm² (20 bis 10 AWG), flexibel und massiv, selbsteinstellend
- Abisolierlänge: 5 mm, Längenskala 8 bis 20 mm

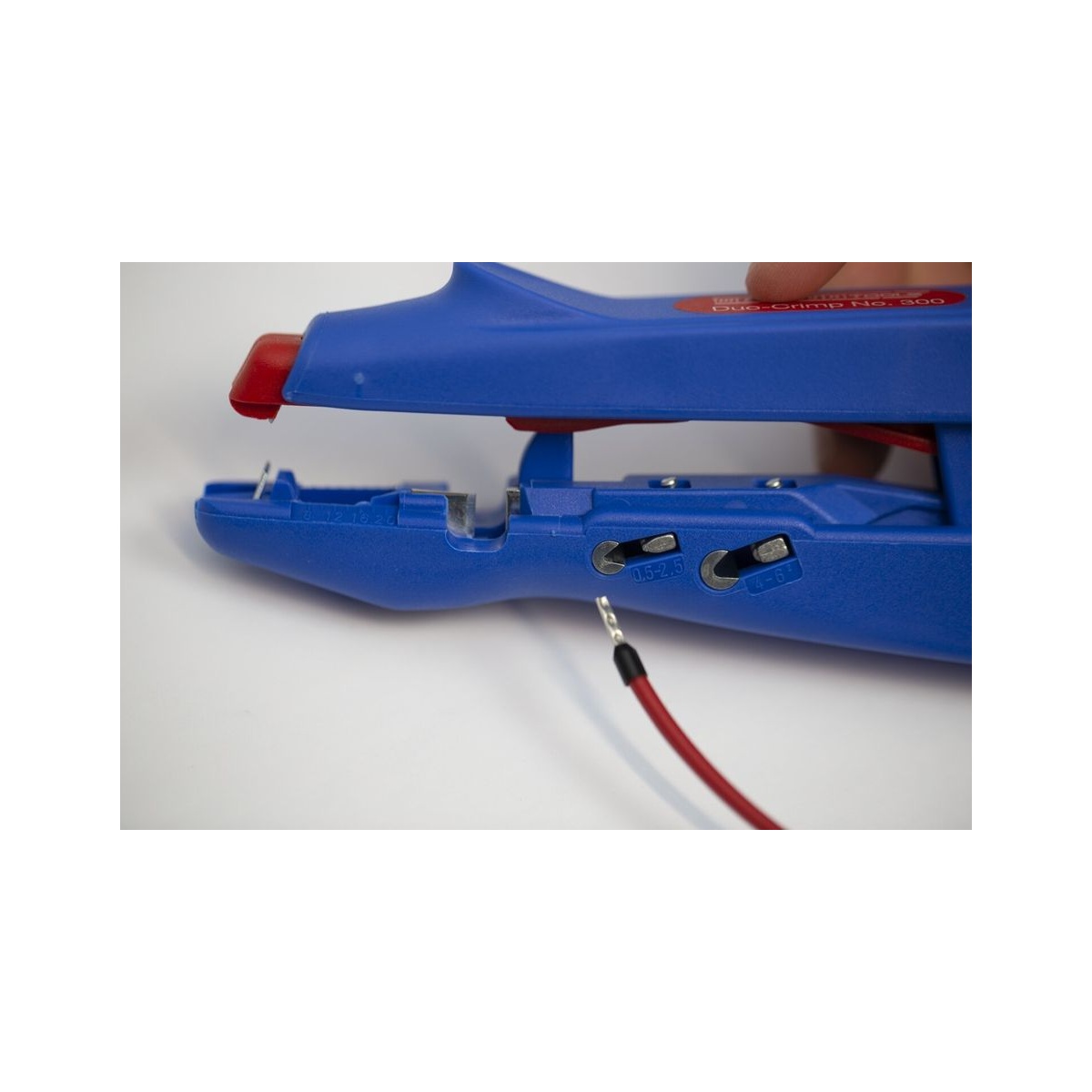

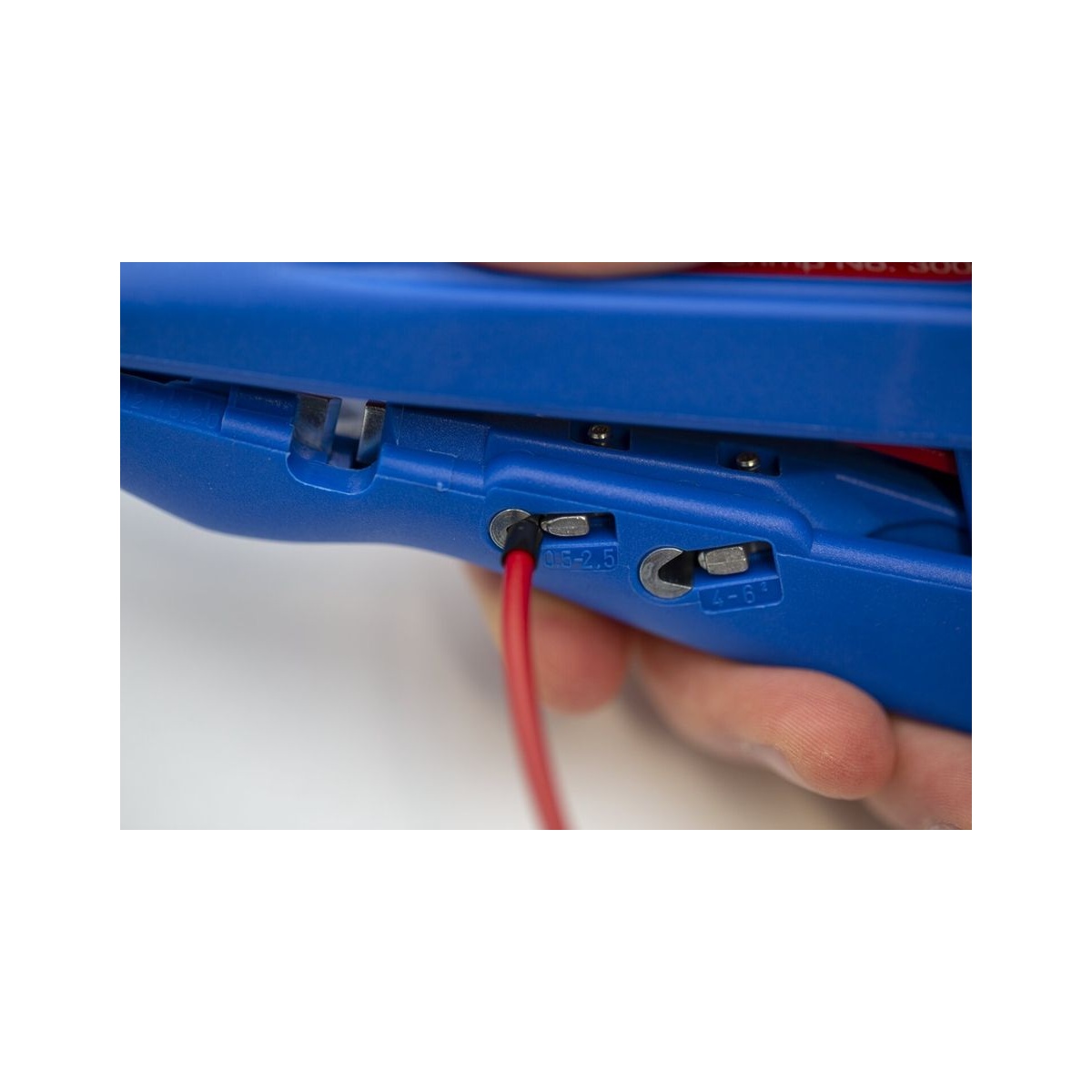

- Crimpbereiche: 0,5 bis 2,5 mm² und 4,0 bis 6,0 mm² für Aderendhülsen nach DIN 46228-2
- Seitenschneider: flexible Leiter bis 6,0 mm², massive Leiter bis 4,0 mm²
- Kabeltyp: feindrähtige und massive Leiter mit PVC-Isolierung
- Innenmesser: wechselbar (Ersatzmesser-Satz für No. 150 / No. 200 / No. 300, WEICON-Nr. 10006926)
- Gehäuse: glasfaserverstärktes Polyamid
- Prüfzeichen: Geprüfte Sicherheit TÜV NORD
- Entspricht MIL-T-83523 (Herstellerangabe)
- ISSA-Code: 75.629.08, IMPA-Code: 611755
- Länge: 160 mm
- Gewicht Werkzeug: 115 g
- Herkunft: in Deutschland entwickelt und produziert (Herstellerangabe)
FAQ
Welche Aderendhülsen kann ich verpressen?
Aderendhülsen von 0,5 bis 2,5 mm² im ersten und von 4,0 bis 6,0 mm² im zweiten Pressbereich, die Pressung entspricht DIN 46228-2. Für 10 mm² und größer brauchst du eine eigene Crimpzange.
Warum isoliert die Zange genau 5 mm ab?
5 mm ist die Hülsenlänge gängiger Aderendhülsen bis 6 mm². Die Litze passt damit ohne Nachschneiden in die Hülse, das Abtastsystem verhindert, dass einzelne Drähte beim Abziehen aufspleißen.
Kann ich die Messer wechseln?
Ja, das Innenmesser ist wechselbar. WEICON bietet dafür einen Ersatzmesser-Satz für die Modelle No. 150, No. 200 und No. 300, den wir aktuell nicht im Shop haben.
Darf ich damit an einer Leitung unter Spannung arbeiten?
Nein. Das Werkzeug ist nur für spannungsfreie Kabel und Leitungen zugelassen. Sicherung ausschalten, Spannungsfreiheit prüfen, dann entmanteln.
