fischer Dachhaken RH 52-67 HB AL Aluminium - 10 Stk.
Lieferzeit: 8-9 Tage
Produktnummer:
FIS571747
Kunden kauften auch
fischer Mittelklemme vormontiert PM C 28 - 34 AL schwarz, Aluminium - 10 Stk.
Top featuresVormontiertHammermutter mit Clip für schnelles Einsetzen in die SchieneIntegrierte Feder zur Erleichterung der Positionierung des PV-PaneelsKlemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6VorteileDank der Feder bleibt die vormontierte PM C KMittelkemme während der Anzugsphasen angehoben und dank des Kunststoffelements bleibt sie in Position ohne zu verrutschen.Die Klemmen benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.PM C ist die vormontierte Mittelklemme für PV-Module mit Aluminiumrahmen. Die PM C-Klemme ist in verschiedenen Varianten erhältlich, je nach Dicke des PV-Panels. Die Klemme verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.Anwendung & ZulassungGeeignet für:Steildachsysteme mit HakenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionenMit:SolarFish H33SolarFish H44SolarMetalMontageSetzen Sie den unteren Teil der PM C Mittelklemme in die obere Nut der Schiene ein.Drehen Sie die vormontierte PM C Mittelklemme um 90° im Uhrzeigersinn.Sichern Sie das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI).Technische DatenAbmessungen: 60 x 21 [mm]Gewicht: 75 [g]Gewicht: 0.07 [kg]Gewinde: M8
Größe Klemme: 21 x 60 [mm]Installationsdrehmoment: 12 [Nm]Moduldicke: 28 - 34 [mm]Schlüsselweite (Innen 6kant): 6 [mm]Schraubenlänge: 35 [mm]
25,34 €*
Lieferzeit: 8-9 Tage
fischer Endklemme vormontiert PM F 30 AL schwarz Aluminium - 10 Stk.
Top featuresVormontiertHammermutter mit Clip für schnelles Einsetzen in die SchieneIntegrierte Feder zur Erleichterung der Positionierung des PV-PaneelsKlemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6VorteileDank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen.Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.Anwendung & ZulassungGeeignet für:Steildachsysteme mit HakenTrapezblechdachsystemeWellblechdachsystemeSonderkonstruktionssystemeMit:SolarFish H33SolarFish H44SolarMetalMontageSetzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein.Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn.Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen.Technische DatenAbmessungen: 60 x 21 [mm]Gewicht: 75 [g]Gewicht: 0.06 [kg]Gewinde: M8
Größe Klemme: 21 x 60 [mm]Installationsdrehmoment: 12 [Nm]Moduldicke: 30 [mm]Schlüsselweite (Innen 6kant): 6 [mm]
25,34 €*
Lieferzeit: 8-9 Tage
fischer Profilverbinder SolarFish H33 AL, Aluminium - 10 Stk.
Top featuresEinfache, sichere und schnelle Montage ohne SelbstbohrschraubenErleichterte Positionierung durch das ProduktdesignStabile Verbindung zwischen zwei SolarFish H33 Schienen mit nur einem SchienenverbinderDie benötigten Zubehörteile für die Montage sind bereits im Set enthaltenVorteileDurch den U-förmigen Querschnitt der Verbindung lassen sich die beiden Schienen leicht einstecken.Die mittige Markierung hilft dabei, die richtige Position der Schienen zu ermitteln.Der Verbinder gewährleistet eine feste und sichere Verbindung zwischen den Schienen.Die Befestigung zwischen dem Verbinder und den Schienen muss mit RHS 8-Schrauben und geflanschten Sechskantmuttern MU F M8 erfolgen, kompatibel mit den meisten fischer Solarprodukten.Der SolarFish H33 AL Verbinder ist kompatibel mit der SolarFish H33 AL Schiene. Er ermöglicht es, zwei Solarschienen miteinander zu verbinden. Dank seines Designs können die beiden Schienen leicht in den Verbinder eingelegt werden und mit Hilfe der Nut in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden.Anwendung & ZulassungFür alle Arten von Schräg- und Flachdächern.MontagePositionieren Sie zwei SolarFish H33 AL Schienen so, dass sie im Verbinder sitzen, indem Sie sie mit der Markierung zentrieren.Befestigen Sie den Verbinder mit 4 Schrauben RHS 8 und 4 Sechskant-Flanschmuttern MU F 8M an den Schienen, indem Sie diese mit einem Drehmoment von 15 Nm anziehen.Technische DatenGewicht: 167 [g]Länge: 250 [mm]Profilquerschnitt: 2.54 [cm²]
38,88 €*
Lieferzeit: 8-9 Tage
fischer Profil SolarFish H33 4,85 m AL, Aluminium - 1 Stk.
Top featuresReduzierter Querschnitt bei einem engeren Abstand zwischen den StützenKompatibel mit allen fischer Modulklemmen AW 6063 T6 AluminiumVorteileDer Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen.Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel.Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort.Die SolarFish H33 AL Schiene ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 für PV-Anlagen. Mit einem Querschnitt von 33 mm eignet sie sich besonders für Schrägdächer mit eng beieinander liegenden Befestigungspunkten. Die seitliche Nut und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben. Die SolarFish H33 AL-Schiene ist zudem kompatibel mit den Universalklemmen PMU/PMCU und den vormontierten Klemmen PMF/PMC. Die Schiene ist geeignet für Schrägdächer in Kombination mit Edelstahl- und Aluminiumhaken, nicht demontierbare Wellplatten oder Tonnen-/Flachdächer in Kombination mit STSR- und STSI-Doppelgewindeschrauben und Stehfalzblechdächer in Kombination mit DLA- und DLAK-Klemmen.Anwendung & ZulassungFür alle Arten von geneigten und flachen Dächern.MontageErmitteln Sie das richtige Trägersystem je nach Art des Daches (z. B. Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.).Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FIX-Software, um das System zu entwerfen).Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten.Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab.Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden. Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist.Bringen Sie die Klemmen durch die obere Nut der Schiene an. Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel.Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen.Technische DatenGewicht in kg/m: 0.664 [kg/m]Länge: 4850 [mm]Profilquerschnitt: 2.46 [cm²]Trägheitsmoment: 3.03 [cm4]Trägheitsmoment: 4.86 [cm4]Widerstandsmoment: 2.52 [cm³]Widerstandsmoment: 1.65 [cm³]
Inhalt: 4.85 Meter (6,10 €* / 1 Meter)
29,59 €*
Lieferzeit: 8-9 Tage
fischer Profil SolarFish H33 3,65 m AL, Aluminium - 1 Stk.
Top featuresReduzierter Querschnitt bei einem engeren Abstand zwischen den StützenKompatibel mit allen fischer Modulklemmen AW 6063 T6 AluminiumVorteileDer Querschnitt mit reduzierter Höhe optimiert die Struktur für Installationen mit reduziertem Abstand zwischen den Stützen.Die seitliche Nut und die untere Nut sind mit den Schnellkupplungen der GTA-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel.Die drei verfügbaren Größen reduzieren den Abfall und erleichtern die Handhabung vor Ort.Die SolarFish H33 AL Schiene ist eine Schiene aus der Aluminiumlegierung AW 6063 T6 für PV-Anlagen. Mit einem Querschnitt von 33 mm eignet sie sich besonders für Schrägdächer mit eng beieinander liegenden Befestigungspunkten. Die seitliche Nut und die untere Nut sind kompatibel mit SKS M8 Schrauben oder RHS Hammerkopfschrauben. Die SolarFish H33 AL-Schiene ist zudem kompatibel mit den Universalklemmen PMU/PMCU und den vormontierten Klemmen PMF/PMC. Die Schiene ist geeignet für Schrägdächer in Kombination mit Edelstahl- und Aluminiumhaken, nicht demontierbare Wellplatten oder Tonnen-/Flachdächer in Kombination mit STSR- und STSI-Doppelgewindeschrauben und Stehfalzblechdächer in Kombination mit DLA- und DLAK-Klemmen.Anwendung & ZulassungFür alle Arten von geneigten und flachen Dächern.MontageErmitteln Sie das richtige Trägersystem je nach Art des Daches (z. B. Flachziegelhaken, Fassadenziegelhaken, Dreieckrahmen für Flachdächer, Stehfalzklemmen usw.).Bestimmen Sie den Achsabstand der Befestigungen entsprechend der Schnee- und Windlasten (verwenden Sie die SOLARPANEL-FIX-Software, um das System zu entwerfen).Montieren Sie die SolarFish H33 AL-Schiene auf der ausgewählten Halterung durch die unteren oder seitlichen Nuten.Um zwei SolarFish H33 AL-Schienen zu verbinden, installieren Sie einen SolarFish H33 AL-Verbinder, indem Sie ihn zwischen den beiden Schienen zentrieren, und schließen Sie die Installation mit RHS 8-Schrauben ab.Um die Wärmeausdehnung zu begrenzen, empfiehlt es sich, Schienen in Reihe bis zu einer maximalen Länge von 15 m miteinander zu verbinden. Darüber hinaus muss die Struktur unterbrochen und mit einer neuen Schiene begonnen werden, die von den vorherigen Schienen getrennt ist.Bringen Sie die Klemmen durch die obere Nut der Schiene an. Die SolarFish H33 AL-Schiene ist mit allen Arten von fischer-Klemmen kompatibel.Befestigen Sie die PV-Paneele, indem Sie die Klemmen festziehen.Technische DatenGewicht in kg/m: 0.664 [kg/m]Länge: 3650 [mm]Profilquerschnitt: 2.46 [cm²]Trägheitsmoment: 3.03 [cm4]Trägheitsmoment: 4.86 [cm4]Widerstandsmoment: 2.52 [cm³]Widerstandsmoment: 1.65 [cm³]
Inhalt: 3.65 Meter (6,11 €* / 1 Meter)
22,29 €*
Lieferzeit: 8-9 Tage
fischer Kabelbinder Solar - 100 Stk.
Top featuresEinfache und schnelle InstallationGeordnete KabelführungUV-beständigVorteileSchnelle und zuverlässige Befestigung der Verkabelung.Unser fischer Solar Kabelbinder ist eine wirtschaftliche Befestigung aus hochwertigem und UV-beständigem Kunststoff. Zur Montage wird der Kabelbinder befestigt und das Band durch den Kopf des Kabelbinders gezogen. Durch das Einrasten der Zunge in der Verzahnung wird der Kabelbinder dauerhaft befestigt. Der Kabelbinder ist ideal, um Elektrokabel zu bündeln.Anwendung & ZulassungFestbinden und Führen von Kabeln.Inhalt: 100 Stk. pro PAK.MontageKlicken Sie den Kabelbinder an der Solarschiene ein und befestigen Sie die Kabel mit dem Clip.Technische DatenHalogenfrei: Ja]
51,84 €*
Lieferzeit: 8-9 Tage
Produktinformationen "fischer Dachhaken RH 52-67 HB AL Aluminium - 10 Stk."
Top features
- Der Dachhaken verfügt über vier Verstellelemente: Die horizontale Verstellung an der Grundplatte ermöglicht das Anpassen an den Dachziegel, die untere die Anpassung an verschiedenen Ziegeldicken, das mittlere vertikale ermöglicht es, den Abstand Profil zur Ziegeloberseite einzustellen, das obere erlaubt es, die Schiene horizontal auszurichten.
- Geeignet für Dachziegel mit eine Gesamtstärke von 40 bis 52 mm (571745) bzw. 52 bis 67 mm (571747).
- Die Schnellkupplung Haken/Schiene benötigt keine zusätzlichen Schrauben.
- Die breite Grundplatte bietet eine variable Befestigung an der Konterlatte.
- Vielfältige Löcher erhöhen die Auswahl in der Befestigungsanordnung.
- Die große Tragfähigkeit erlaubt die Verwendung von weniger Dachhaken.
Vorteile
- Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite. Die obere Einstellmöglichkeit ermöglicht die Ausrichtung der Schiene parallel zur Traufe / First
- Befestigung mit A2-PowerFast Schrauben, entweder drei Schrauben Ø6 oder zwei Schrauben Ø8.
- Die hohe Tragfähigkeit ermöglicht die Verwendung von weniger Dachhaken
- Der Dachhaken hat eine kontrollierte Verformung und ist so konzipiert, dass er die Ziegel nicht verbiegt oder beschädigt
- Der Dachhaken ist vormontiert und kann ohne weiteres Zubehör montiert werden
- Der Dachhaken ist stabil, leicht und aus Aluminium gefertigt, um die hohe Lebensdauer des Systems zu gewährleisten
- Durch Drehen des Gelenks wird der Dachhaken sowohl mit SolarFish H33 als auch mit SolarFish H44 Profilen kompatibel.
Der Aluminiumhaken RH HB AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steidächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden.
Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen.
Anwendung & Zulassung
- Steildach mit Ziegeln unterschiedlicher Dicke
Montage
- Bestimmen Sie den Achsabstand der Dachhaken nach den Schnee- und Windlasten vor Ort und legen Sie die Position je nach Tragstruktur und örtlichen Gegebenheiten fest.
- Den Dachziegel anheben und die Grundplatte des Hakens mit der entsprechenden Befestigung anbringen.
- Die für die Art der Bedachung erforderlichen Höhen- und Breiteneinstellungen vornehmen und die Schrauben der verstellbaren Gelenke anziehen, um den Haken in seiner Position zu sichern.
- Das Gelenk an der Oberseite des Hakens in die seitliche Nut der verwendeten Schiene einführen. Das Gelenk kann zur Anpassung an SolarFish H33 und SolarFish H44 Profilen gedreht werden.
Technische Daten

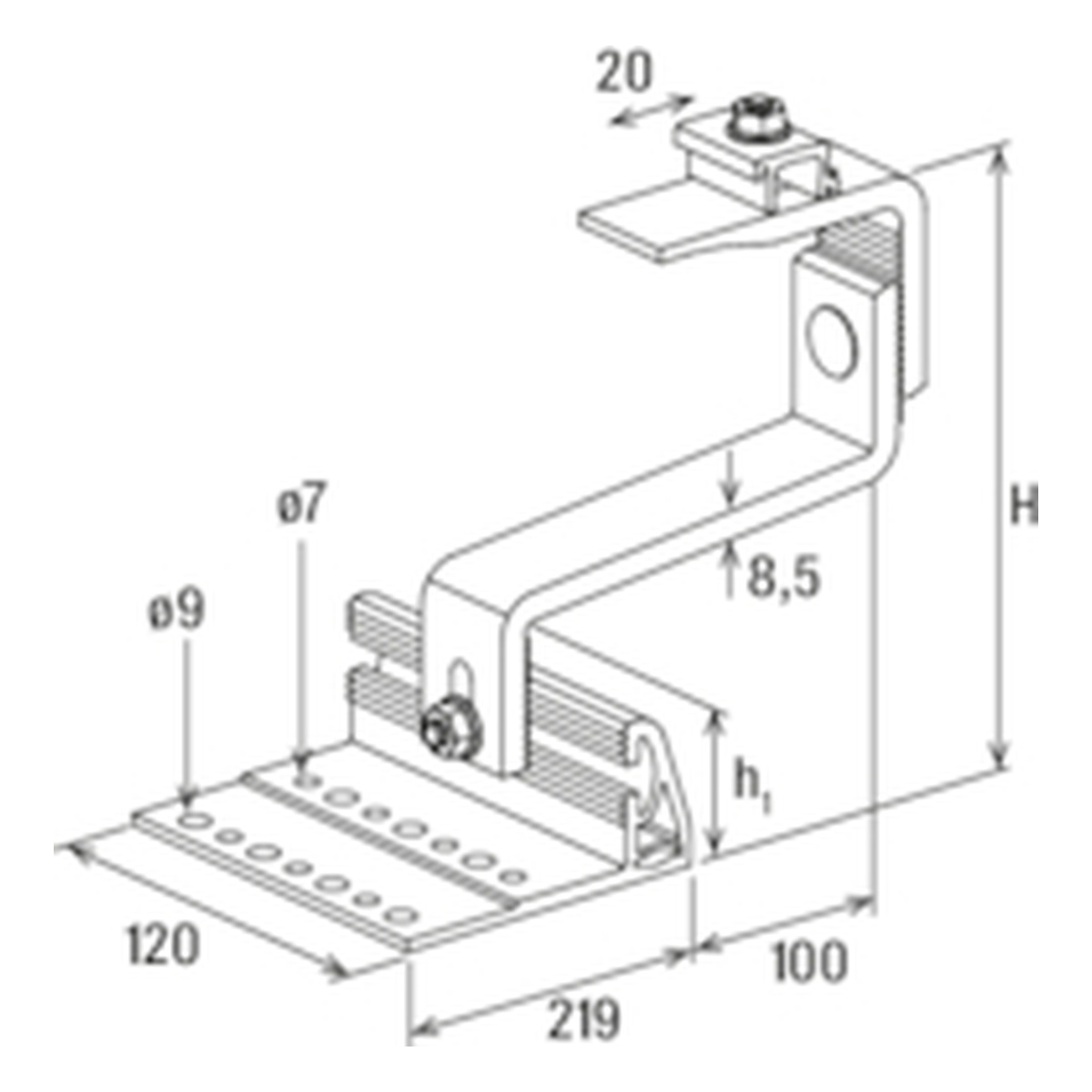

- Breite Grundplatte: 120 [mm]
- Einstellbereich: 52 - 67 [mm]
- Gesamthöhe: 131 - 164 [mm]
- Gewicht: 620 [g]
- Gewicht: 0.62 [kg]
- Höhe unter Klammer: 52 - 67 [mm]
- Installationsdrehmoment: 20 [Nm]
- Installationsdrehmoment: 20 / 10 [Nm]
- Schlüsselweite: 13 [mm]
- Stärke: 8.5 [mm]
- Tiefe: 100 [mm]
!
Details zur Produktsicherheit / Herstellerangabe
fischer Deutschland Vertriebs GmbH
Klaus-Fischer-Straße 1
72178 Waldachtal (Deutschland)
E-Mail: info@fischer.de
fischer Deutschland Vertriebs GmbH
Klaus-Fischer-Straße 1
72178 Waldachtal (Deutschland)
E-Mail: info@fischer.de
