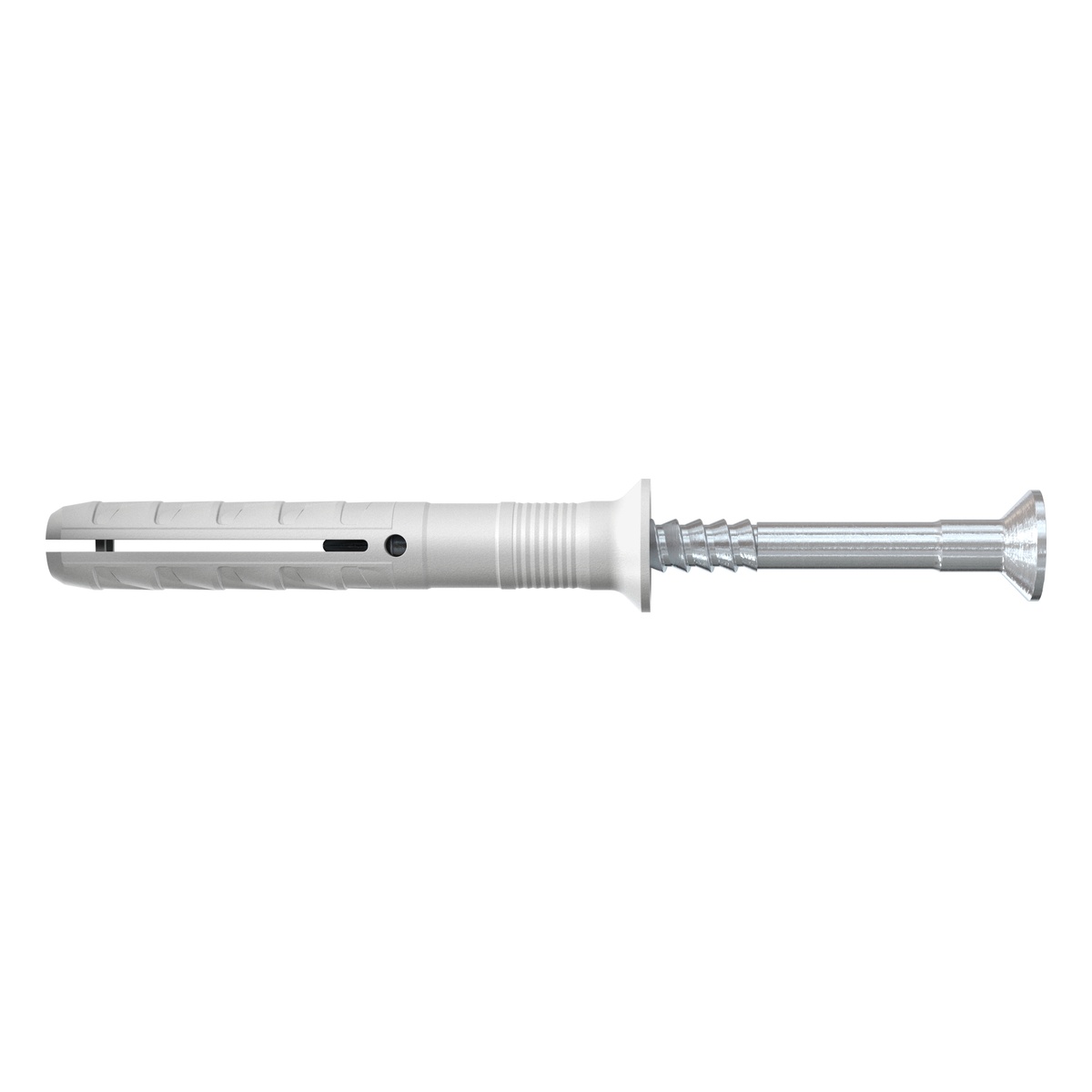

fischer Nageldübel N 6 x 40/10 S Senkkopf - 100 Stk.

Top Features Schnelle Schlagmontage spart Zeit: ideal für Serienmontage. Einfache und sichere Montage: Integrierte Einschlagsperre verhindert ein vorzeitiges Aufspreizen des Dübels. Nachträgliche Demontage der Nagelschraube mit Kreuzschlitzaufnahme möglich. Mit Senkkopf. Die Vorteile Der Schlagdübel für eine einfache, schnelle und wirtschaftliche Montage Die schnelle Schlagmontage reduziert den Arbeitsaufwand und ermöglicht eine wirtschaftliche Serienmontage. Die integrierte Einschlagsperre vermeidet das vorzeitige Aufspreizen (Verklemmen) des Dübels und sorgt für eine problemlose Montage. Das Gewinde der Nagelschraube in Verbindung mit der Kreuzschlitzaufnahme ermöglicht das Ausdrehen der Schraube und damit eine nachträgliche Demontage. Das breite Sortiment an Durchmessern und Nutzlängen bietet den richtigen Dübel für jede Befestigung. Der fischer Nageldübel N-S mit Senkkopf besteht aus einem hochwertigen Nylondübel und einer galvanisch verzinkten Nagelschraube. Diese sind für eine schnelle Montage bereits vormontiert. Der Nageldübel wird in der zeitsparenden Durchsteckmontage durch das Anbauteil eingeführt. Beim Einschlagen der Nagelschraube spreizt die Dübelhülse auf und verankert sicher im Baustoff. Der fischer Nageldübel N-S mit Senkkopf ist ideal für die Befestigung von Holzkonstruktionen in allen Baustoffen im Innenbereich. Anwendung und Zulassung Unterkonstruktionen aus Holz Wandanschluss- und Putzprofile Kabel- und Rohrschellen Lochbänder   Beton Kalksand-Vollstein Mauerziegel Naturstein Vollstein aus Leichtbeton Porenbeton Vollgips-Platten Funktionsweise / Montage   Geeignet für die Durchsteckmontage. Beim Einschlagen der Nagelschraube spreizt der Dübel in zwei Richtungen auf und verankert sicher im Baustoff. Technische Daten - Antrieb: Kreuzschlitz PZ - Bohrernenndurchmesser: 8 [mm] - Dübellänge: 60 [mm] - Effektive Verankerungstiefe: 40 [mm] - Abstandsmontage: Nein - Durchsteckmontage: Ja - Vorsteckmontage: Nein - Farbe: grau - Ausführung: Mit Schraube - Material: Galvanisch verzinkter Stahl - fischer Nagelschraube: 5 x 65 [mm] - Max. Dicke des Anbauteils: 20 [mm] - Min. Bohrlochtiefe bei Durchsteckmontage: 75 [mm] - Min. Verankerungstiefe: 40 [mm] - Produktlinie: N - Produkttyp: Nageldübel mit Schraube - Material Schraube: Galvanisch verzinkter Stahl

Fischer Putzdübel FIF-PN 8/120Der Putzdübel FIF-PN 8/120 von fischer ist 168 mm lang und hat einen Tellerdurchmesser von 60 mm. Die innovative Tellerform mit geringer Dicke passt sich optimal an die Dämmstof-Oberfläche an. Das Spreizteil ist optimal für eine geringe Verankerungstiefe, während das Spreizelement für einen sicheren Halt in Loch- und Vollbaustoffen sorgt. Für die einfache Montage ist eine Bohrlochtiefe von 45 mm und ein Bohrnenndurchmesser von 8 mm erforderlich.Die ETA zugelassenen fischer Putzdübel FIF-PN sind ideal, um druckfeste Dämmstoffe in der Putzfassade wie Polystyrolplatten, Holzwolle-Leichtbauplatten und PU-Hartschaumplatten in Beton, Voll- und Lochstein sicher zu befestigen. Die fischer Putzdübel FIF-PN bestehen aus einer grauen Dübelhülse mit aufgestecktem oktogonalem Teller und einem Kunststoffnagel.Der FIF-PN wird mit dem Hammer eingeschlagen. Das spart Zeit und Kosten. Die integrierte Einschlagsperre vermeidet das vorzeitige Aufspreizen und ermöglicht eine störungsfreie Montage. Der glasfaserverstärkte Kunststoff-Nagel reduziert die Transmissionswärme und verhindert Abzeichnungen an der Putzoberfläche. Vorteile: - Mit wenigen Hammerschlägen zu setzen. - Durch die Tellerstärke von nur 2,7 mm schmiegt sich der Teller optimal in die Dämmung. Somit können kostengünstige, dünne Armierungsschichten aufgetragen werden. - Optimierte Haltekräfte durch den Nagel aus glasfaserverstärktem Kunststoff (GFK). - Geringe Einbindetiefe von 35 mm erspart Bohrzeiten. - Durch den GFK-Nagel ist der Dübel wärmebrückenfrei mit dem Chi-Wert 0,000 [W/K]. - Die Kompressionszone im Schaft ermöglicht einen exakten Tellereinzug in die Dämmung. - Für Dämmstoffdicken bis 180 mm. Anwendungen: - Montage von WDVS-Dämmplatten auf Beton und Mauerwerk - Oberflächenbündige Montage in WDVS-Dämmstoffen, z. B. Polystyrol Zulassungen: - ETA-18/0253 - DoP No. 0144 - DoP No. 0256 - EPD-FIW-20210314-CBD1-EN Montage: Der Dübel wird in der Durchsteckmontage gesetzt. Einfaches, schnelles Setzen durch Einschlagen des GFK-Nagels mit einem handelsüblichen Hammer. Nicht tragende Schichten wie z. B. Kleber und Altputz sind in der maximalen Nutzlänge enthalten.Lieferumfang: 1 Pack = 100 Stück

Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 72° und ist für Fallrohre mit 80 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 72° Ø 80 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 80 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 80 mm sind das die Meister-Stutzen 280/80 für Dachrinnen RG 280 und 250/80 für Dachrinnen RG 250.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 72°Durchmesser: 80 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.

Der fischer DUOPOWER bietet sehr gute Haltewerte durch 2 Komponenten: Die graue Komponente aus hochwertigem Nylon aktiviert je nach Baustoff automatisch das optimale Funktionsprinzip (Spreizen, Klappen, Knoten) für besten Halt. Die Expansionsflügel der roten Komponente unterstützen die sichere Verspreizung und bieten zusätzliche Sicherheit zur grauen Komponente. Einfaches Eindrehen der Schraube und richtiges „Ziehen“ zum Schluss. Kein Überdrehen der Schraube. Der am Dübelkopf angeformten Rand verhindert, dass der Dübel ins Bohrloch rutscht. Top Features: -Kombination aus zwei Materialkomponenten für mehr Leistung.-Sichere Funktionen für Voll- (Spreizen) und Loch- und Plattenbaustoffe (Klappen/Knoten).-Einfache Montage: schmaler Dübelrand verhindert das Tieferrutschen ins Bohrloch.-Bestmögliche Rückmeldung des Dübels - man spürt, dass der Dübel perfekt sitzt.  Ø Dübel Ø Schraube 5 mm 3 bis 4 mm 6 mm 4 bis 5 mm 8 mm 4,5 bis 6 mm 10 mm 6 bis 8 mm 12 mm 8 bis 10 mm 14 mm 10 bis 12 mm  Baustoffe:- Beton- Vollziegel- Kalksand-Vollstein- Porenbeton- Hochlochziegel- Kalksand-Lochstein- Gipsbauplatte- Gipskarton - und Gipsfaserplatten- Hohlblock aus Leichtbeton- Hohldecken aus Ziegel, Beton o. ä.- Naturstein- Spanplatten- Vollgips-Platten- Vollstein aus LeichtbetonVorteile:- Zwei Materialkomponenten für beste Lastwerte und sichere Funktionen (spreizen, klappen), je nach Baustoff - Voll-, Loch- oder Plattenbaustoffe.- Bestmögliche Rückmeldung (Feel-Good-Factor) des Dübels. Man spürt, dass der Dübel perfekt sitzt.- Die kurze Dübellänge ermöglicht eine schnelle Montage dank geringer Bohrlochtiefe.- Der schmale Dübelrand verhindert das Tieferrutschen des Dübels ins Bohrloch.- Die ausgeprägten Mitdrehsicherungen verzahnen sich im Baustoff und verhindern das Mitdrehen im Bohrloch.Anwendungen:- TV-Konsolen- Leuchten- Wandregale- leichte Spiegelschränke- Briefkastenanlagen- Bilder- Fensterrollo- Gardinenschienen- Waschtischbefestigungen- Sanitär/Heizung/Klima-Befestigungen- Bad- und WC-Einrichtungen- Hängeschränke- DunstabzugshaubenFunktionsweise:- Die graue Komponente aus hochwertigem Nylon aktiviert je nach Baustoff automatisch das optimale Funktionsprinzip (Spreizen, Klappen) für besten Halt.- Die Expansionsflügel der roten Komponente unterstützen die sichere Verspreizung und bieten zusätzliche Sicherheit zur grauen Komponente.- Der DUOPOWER ist geeignet für die Vorsteck- und Durchsteckmontage.- Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + Schraubendurchmesser.- Geeignet für Holz-, Spanplatten- sowie Stockschrauben.- Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein.

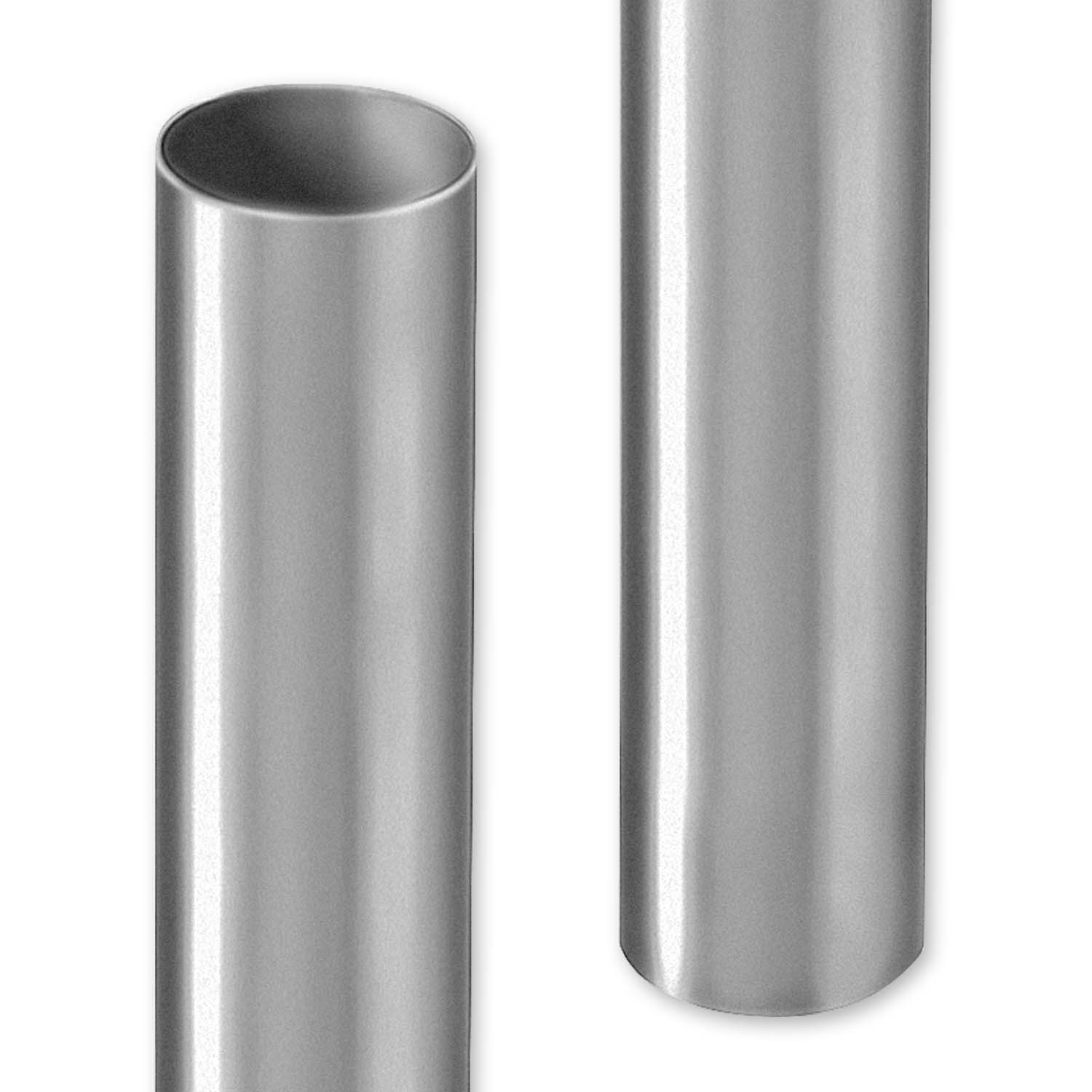

Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 1 m lange Regenrohr mit 80 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 80 mmLieferumfang1 x Fallrohr rund Ø 80 mm, Baulänge 1 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 80 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Technische DatenDurchmesser: 80 mmBaulänge: 1 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 250, RG 280 und die Teiligkeit?RG 250 und RG 280 sind die Größen der Dachrinnen, die als Orientierung zu diesem Fallrohr Ø 80 mm gehören. RG steht für Rinnengröße: Die Rinne wird aus einem 250 mm oder 280 mm breiten Blechstreifen geformt. Das entspricht den traditionellen Größen 8-teilig und 7-teilig, denn eine 2 m breite Blechtafel ergibt acht oder sieben solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne RG 250 ist an der Öffnung 105 mm breit, die Rinne RG 280 ist 127 mm breit. Das ist ihre Nennweite. Die Teiligkeit ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 80 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Für welche Dachfläche reicht ein Fallrohr Ø 80 mm?Zusammen mit einer Dachrinne RG 250 reicht es als erste Orientierung für 37 bis 83 m² Dachgrundfläche. Mit einer Dachrinne RG 280 sind es 51 bis 101 m². Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort, die Rinnenlänge und die Lage der Fallrohre. Diese Werte ersetzen keine Berechnung der Dachentwässerung.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.

Top featuresDie erhöhte Gewindesteigung der Schraube reduziert die Einschraubzeit deutlich.Die Schraubenspitze mit den drei Rippen sorgt für ein schnelles Anbissverhalten und Vorfräsen.Die Schaftfräsrippen in Kombination mit der Kernfräsergeometrie reduzieren den Einschraubwiderstand spürbar.Die PowerFast II ist eine Schraube mit geprüften Lasten im fischer Dübel (z. B. DuoPower oder UX).VorteileDie Schraubengeometrie der PowerFast II sorgt für eine schnelle, komfortable und flexible Montage.Die Spanplattenschraube hat ein deutlich reduzierteres Spaltverhalten im Vergleich zu handelsüblichen Schrauben.Die PowerFast II mit Hochleistungswachsbeschichtung vermindert das Einschraubdrehmoment und erlaubt problemlos ein randnahes Verschrauben.Die galvanische Verzinkung, blau passiviert, enthält keine Chrom VI Anteile und ist damit sehr umweltverträglich.Die fischer PowerFast FPF II CTP BC ist eine galvanisch verzinkte, blau passivierte Schraube mit Teilgewinde und Innenstern-Aufnahme. Der Senkkopf ermöglicht die oberflächenbündige Montage im Holz. Die Ausführung mit Teilgewinde ermöglicht das feste Aneinanderziehen von Holzelementen. Die Schraube eignet sich für Befestigungen von tragenden Bauteilen in beschichtetem Holz, Hartholz, Weichholz und Holzverbindungen.Anwendung & ZulassungFür die Verwendung in tragenden Holzkonstruktionen, zur Verbindung von Teilen aus Vollholz, Brettschichtholz, Holzwerkstoffplatten, etc.Für Verbindungen von Metallteilen auf Holz, wie z. B. Metallbeschlägen, Winkeln, Balkenschuhen und sonstigen Metall- und Holzverbindungen.Für Anwendungen mit geprüften Lasten im fischer Dübel (z. B. DuoPower und UX).BaustoffeVollholz (Nadel- und Laubholz)BrettschichtholzBrettsperrholzFurnierschichtholzähnlich verleimte Holzbauteile und HolzwerkstoffplattenMontageSchrauben mit Teilgewinde können Holzbauteile fest gegeneinander verspannen.Schrauben mit Senkkopf können oberflächenbündig im Holz versenkt werden.Technische Daten Antrieb: TX20 Durchmesser: 4.5 [mm] Material: gehärteter Stahl Verarbeitung in: Spanplatten Verarbeitung in: Holzfaserplatten Gewindelänge: 42 [mm] Kern-ø: 2.75 [mm] Kopfhöhe: 2.9 [mm] Kopf-ø: 9 [mm] Länge: 70 [mm] Schaftdurchmesser: 3.2 [mm] Schraubenabmessung: 4,5 x 70 [mm] Typ: Spanplattenschraube Kopfform: Senkkopf Streifenmagazinverpackung: Nein Unterkopffräsrippen: Ja Hochleistungs Gleitbeschichtung: Ja Farbe: Zink Oberflächenbehandlung: beschichtet Beschichtung: galv. verzinkt blau passiviert Art der Härtung: durchgehärtet Ansenkung: 90 [°] Gewindeverteilung: Teilgewinde Antrieb: Innenstern TX Produkttyp: Spanplattenschraube
