Dachentwässerung passend zusammenstellen

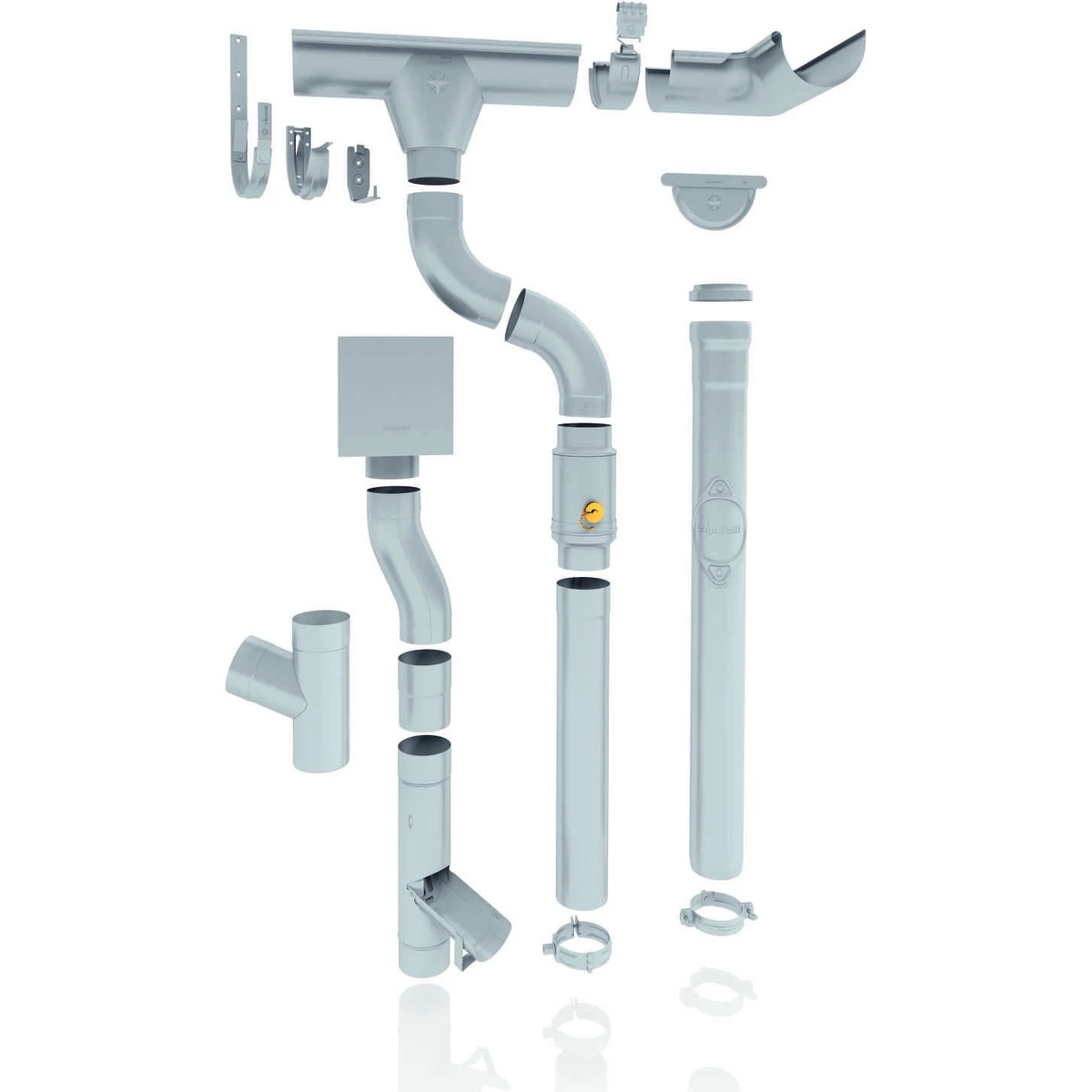

Die Dachentwässerung sammelt Regenwasser vom Dach und leitet es kontrolliert weiter. Bei einer typischen außenliegenden Anlage nimmt die Dachrinne das Wasser an der Traufe auf, also am unteren Dachrand. Über den Rinnenstutzen gelangt es in das Fallrohr und von dort zum vorgesehenen Ablauf. So schützt eine funktionierende Dachentwässerung Fassade und Sockel vor unkontrolliert ablaufendem Dachwasser.

Vorhandenes System ergänzen

Du möchtest ein beschädigtes Bauteil ersetzen oder Deine bestehende Dachentwässerung erweitern? Dann ist das vorhandene System der Ausgangspunkt. Notiere Rinnenform, Rinnengröße, Fallrohrdurchmesser, Werkstoff und Oberfläche. Wenn Hersteller oder Produktserie erkennbar sind, halte auch diese Angaben fest. So kannst Du Ersatzteile gezielt mit dem Bestand vergleichen.

Achte besonders auf die Anschlüsse und die tatsächlichen Maße. Ähnlich aussehende Teile oder gleiche Größenangaben passen nicht automatisch zusammen. Produktzeichnungen und Fotos des vorhandenen Bauteils helfen bei der Zuordnung. Auch Halterungen und die vorgesehene Verbindungstechnik müssen zum System passen.

Für den Austausch eines einzelnen Teils brauchst Du keine vollständige neue Dachentwässerung. Nutze die folgende Einkaufsliste als Übersicht und wähle daraus die betroffenen Komponenten. Prüfe dabei, ob die zugehörigen Verbindungen und Befestigungen weiterverwendbar sind oder ebenfalls ersetzt werden müssen.

Neue Dachentwässerung planen

Bei einer neuen Anlage planst Du den gesamten Wasserweg: von der Dachkante über die Dachrinne und das Fallrohr bis zum vorgesehenen Anschluss oder Auslauf. Zuerst müssen die passenden Rinnen- und Fallrohrgrößen sowie Anzahl und Lage der Abläufe feststehen. Dafür zählen unter anderem die zu entwässernde Dachfläche, Dachform, Standort und örtliche Regenbelastung. Die Länge der Dachkante allein reicht für die Größenauswahl nicht aus.

Danach stellst Du die einzelnen Bauteile zusammen. Neben Rinnen und Rohren gehören passende Halter, Endstücke und Ablaufstutzen dazu. Ecken, Dachüberstände und Versätze können weitere Formteile erfordern. Auch die Befestigung am Gebäude und der Anschluss am unteren Rohrende müssen berücksichtigt werden. Wähle Werkstoff, Oberfläche und Verbindungstechnik als zusammenpassendes System.

Damit Du beim Zusammenstellen den Überblick behältst, ist die folgende Einkaufsliste in drei Bereiche aufgeteilt: die Grundausstattung für einen einfachen Rinnenlauf, zusätzliche Teile für bestimmte Gebäude- und Einbausituationen sowie optionale Ergänzungen. Zu jeder Position erfährst Du kurz, wofür sie gebraucht wird und worauf Du bei der Auswahl achten solltest.

Deine Einkaufsliste für Dachrinne und Fallrohr

Die Grundausstattung bezieht sich auf einen geraden Rinnenlauf mit zwei offenen Enden und einem Fallrohr. Mengen, Befestigung und Anschlüsse richten sich nach Deinem Gebäude und dem gewählten System. Beim Austausch eines Einzelteils brauchst Du selbstverständlich nur die betroffenen Komponenten.

Grundausstattung: Diese Bauteile gehören dazu

Bauteil	Wofür brauchst Du es?	Darauf kommt es an

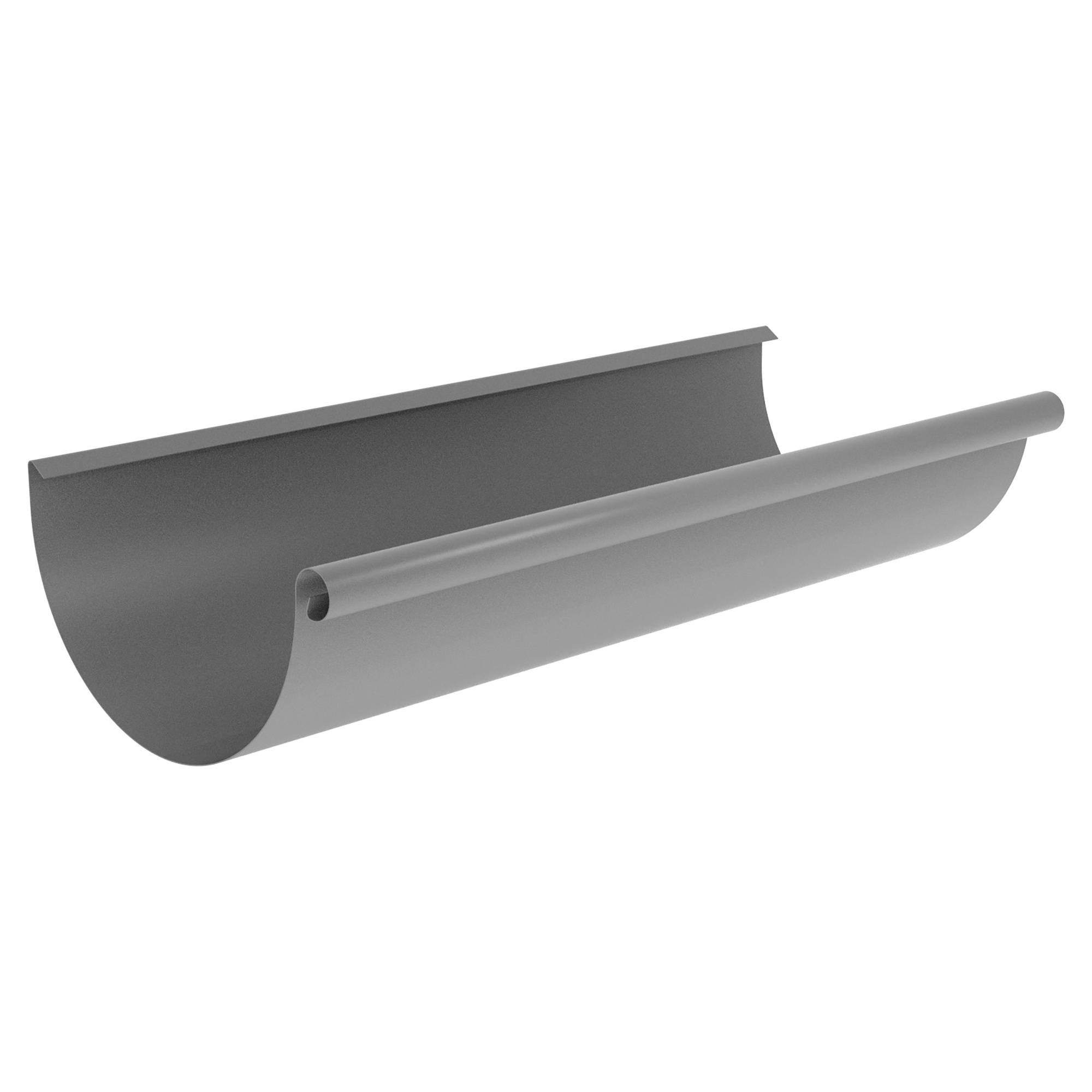

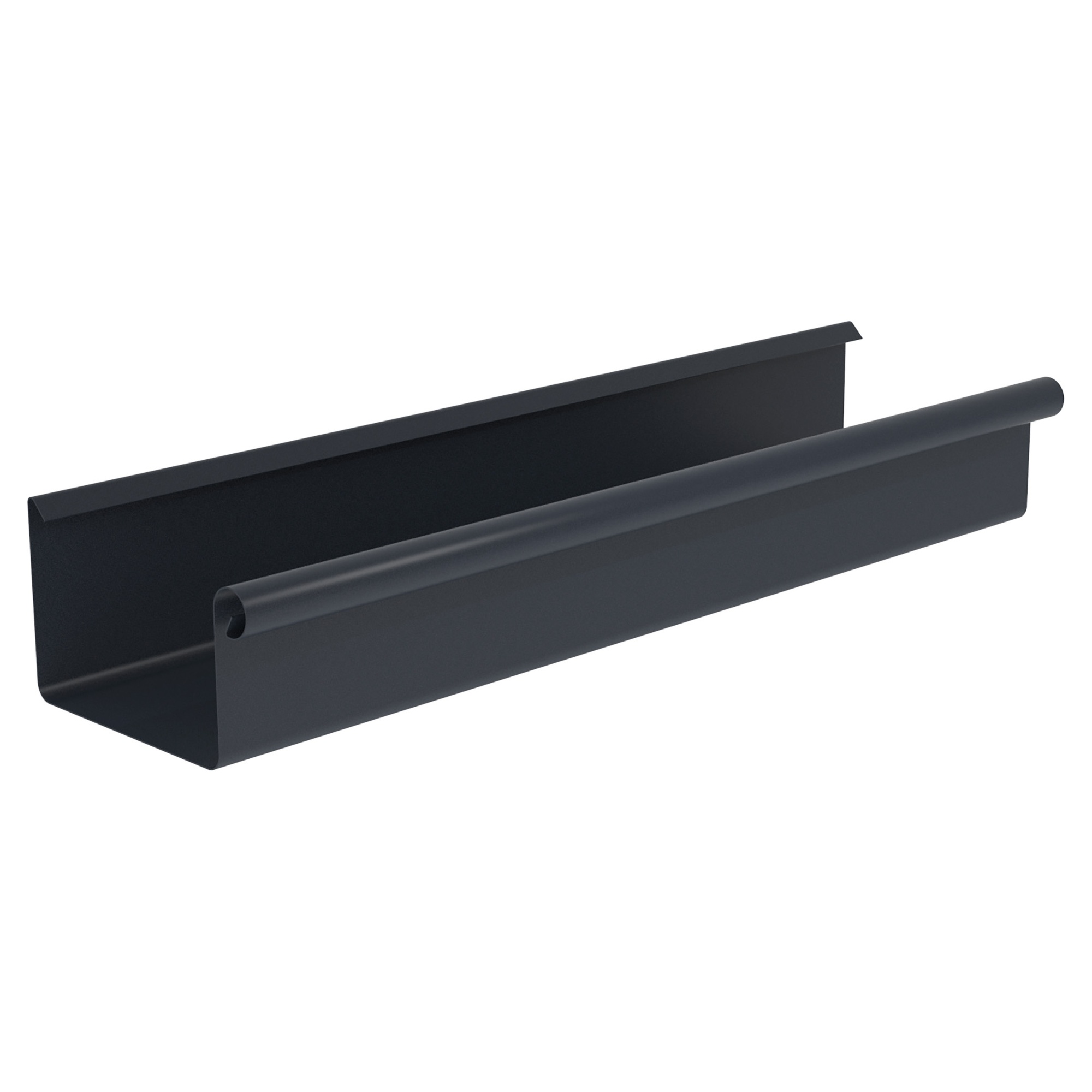

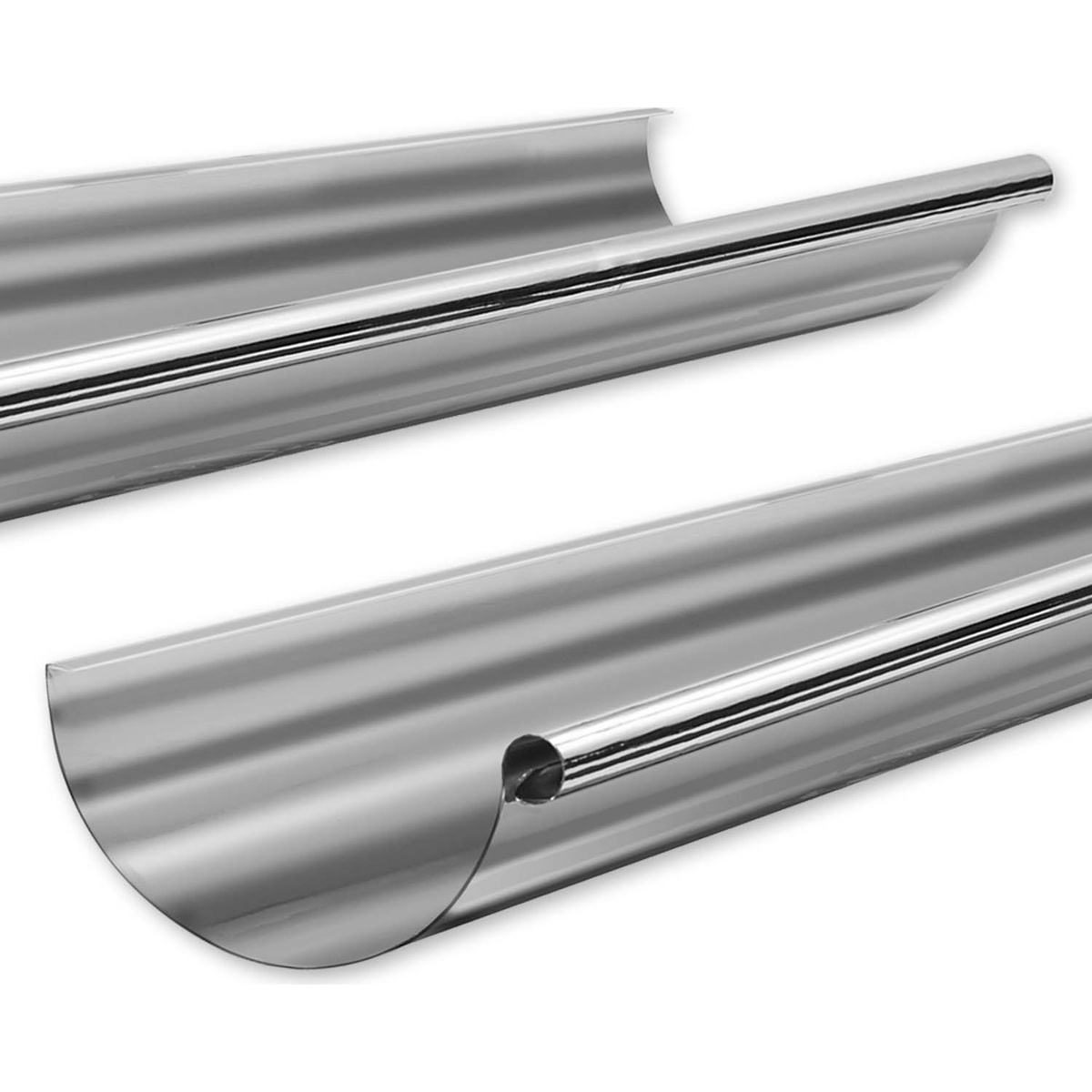

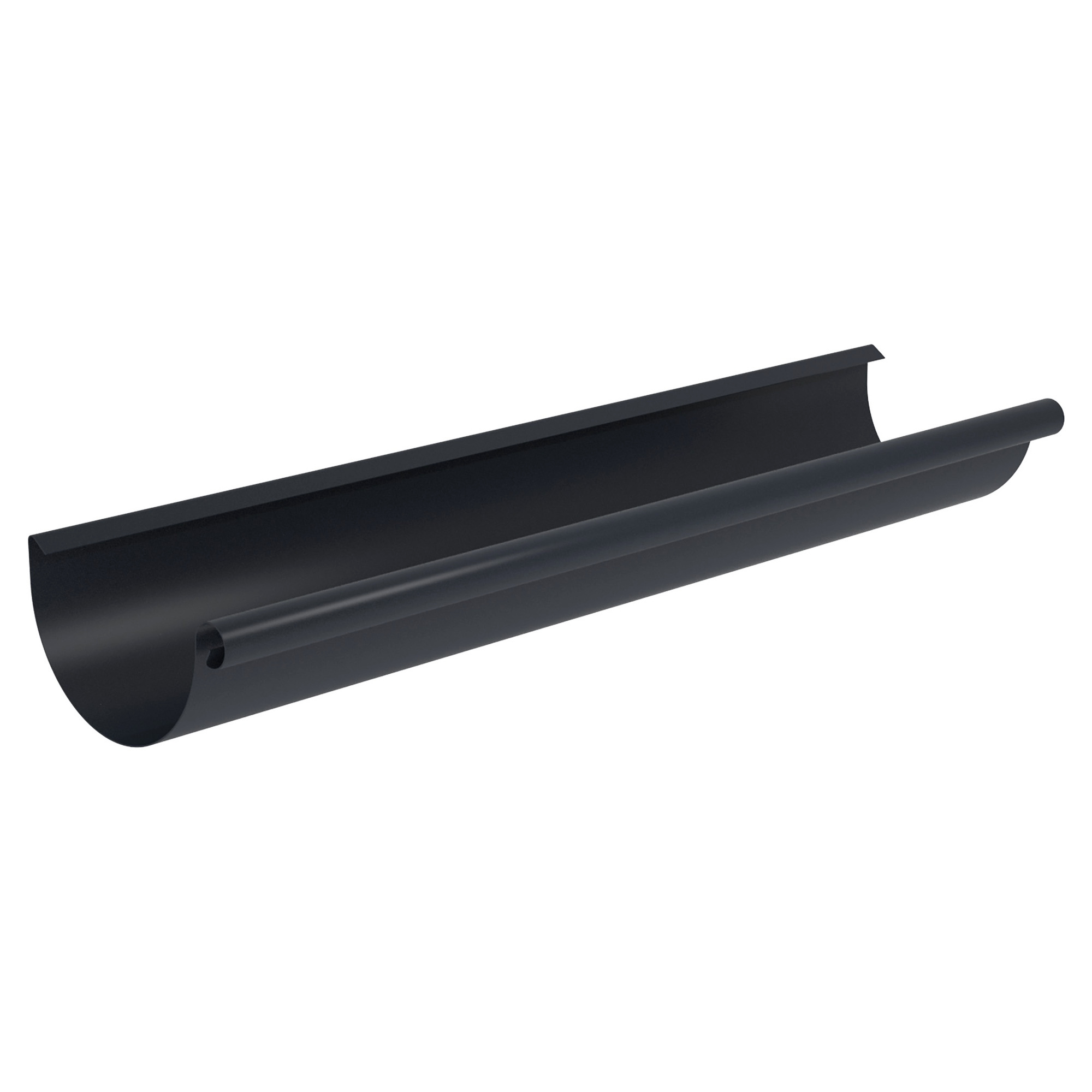

Dachrinnen	Sammeln das Regenwasser an der Dachkante.	Form, Größe und Gesamtlänge des Rinnenlaufs.

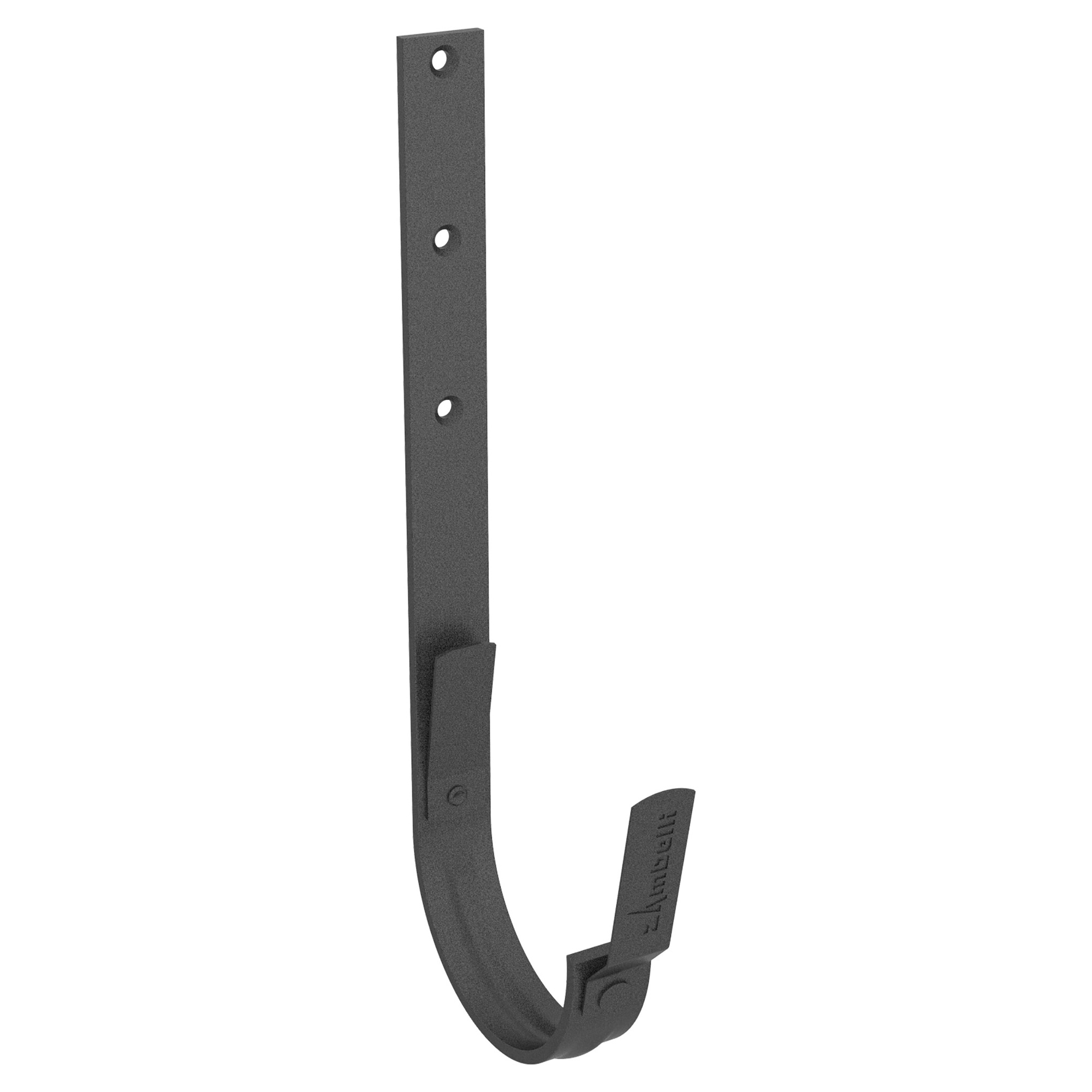

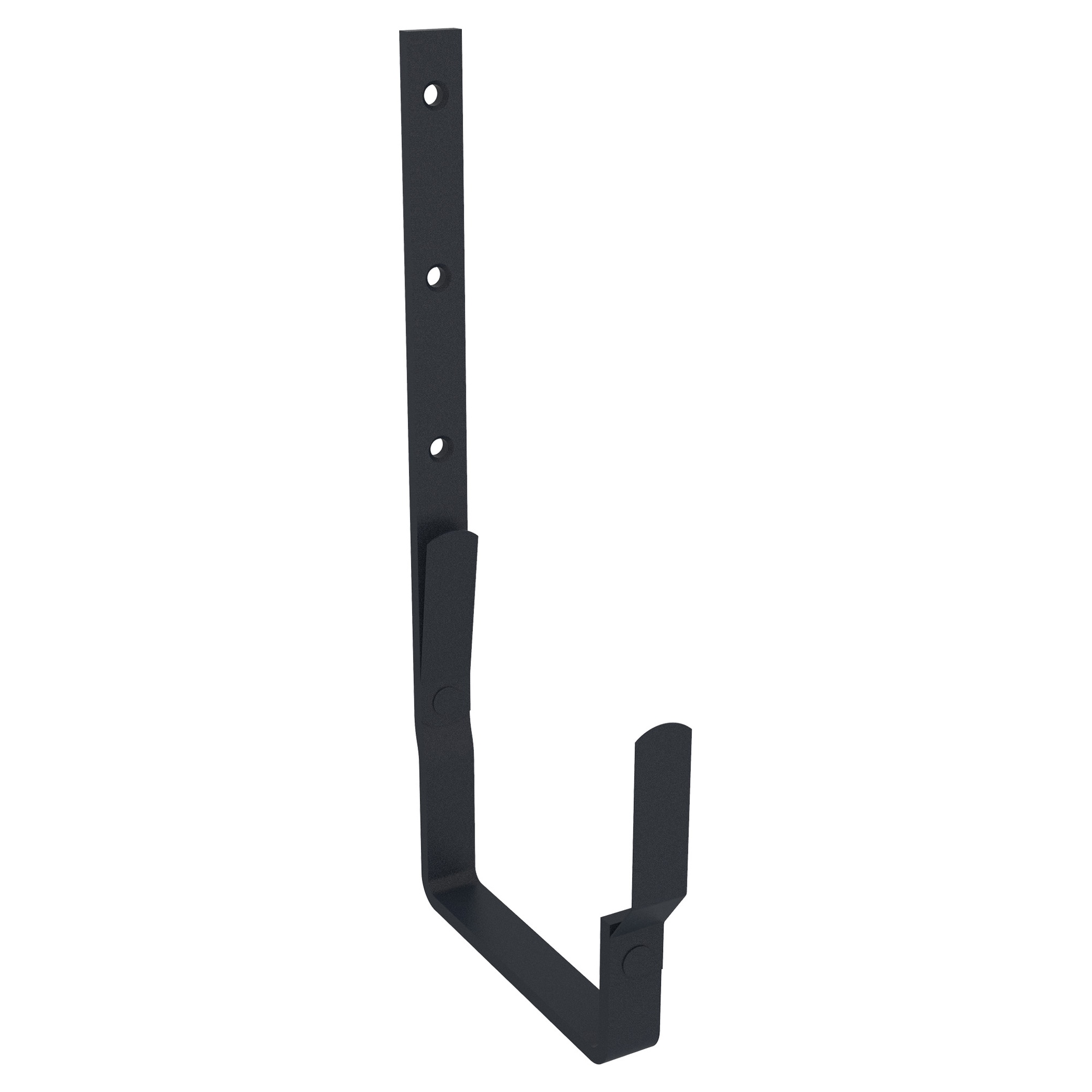

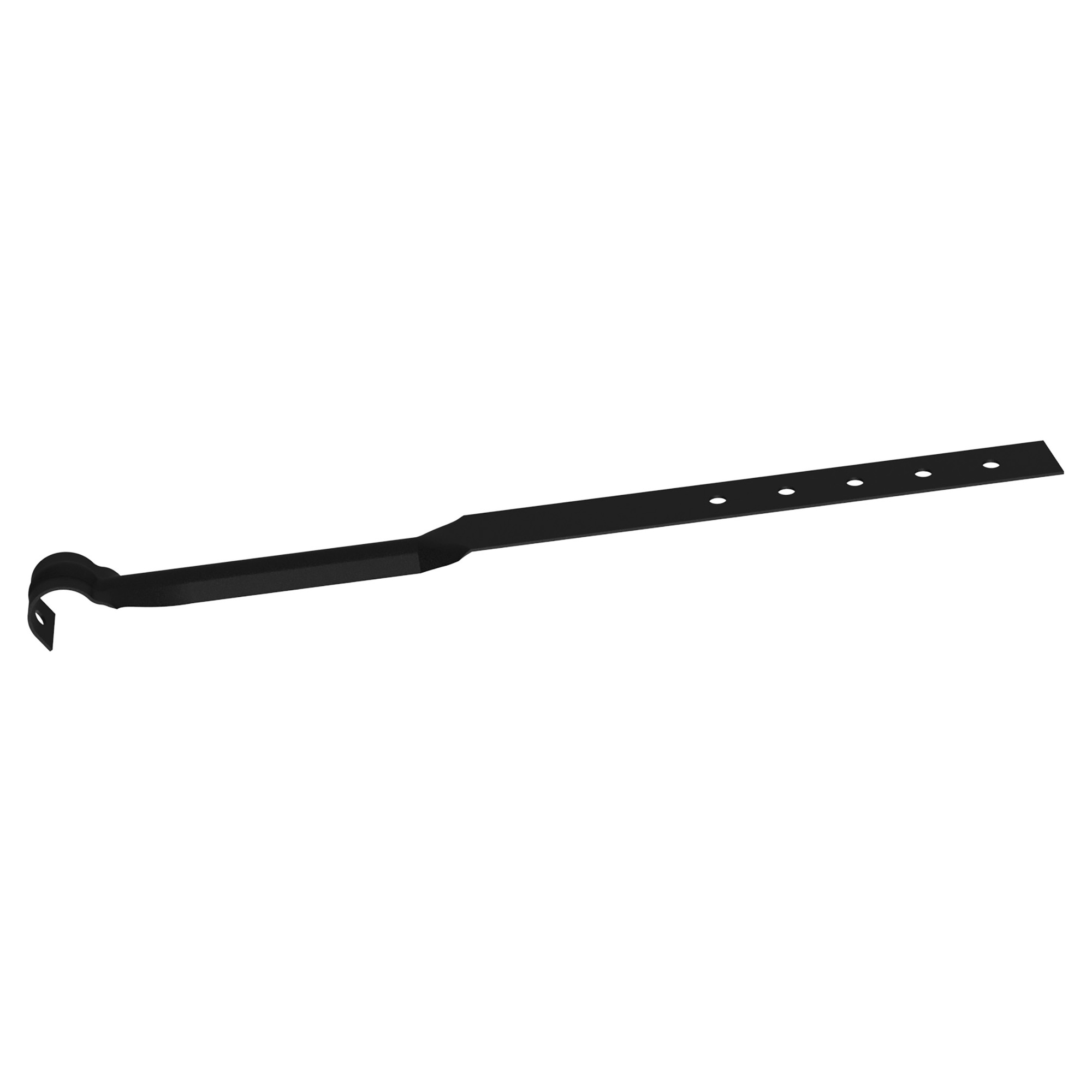

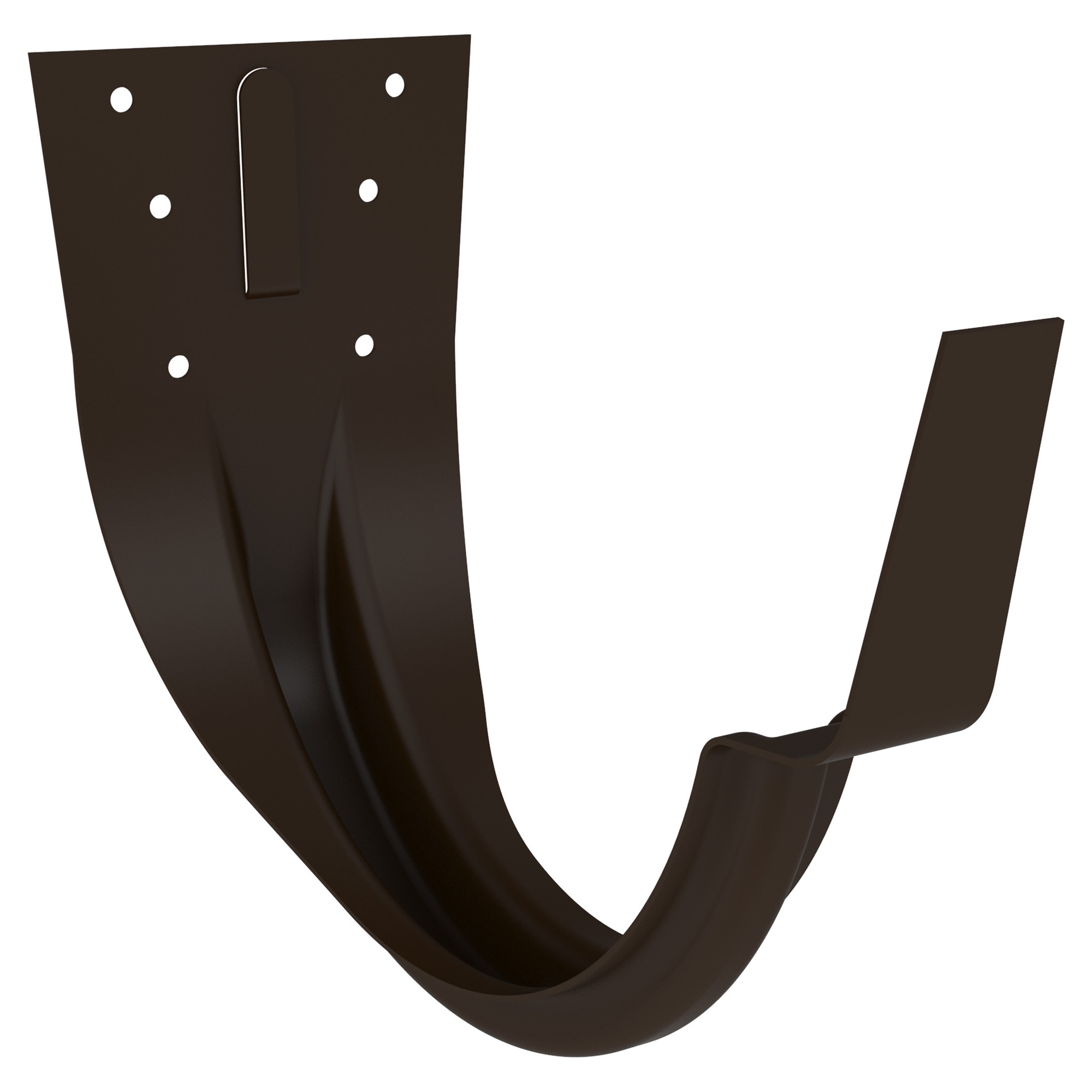

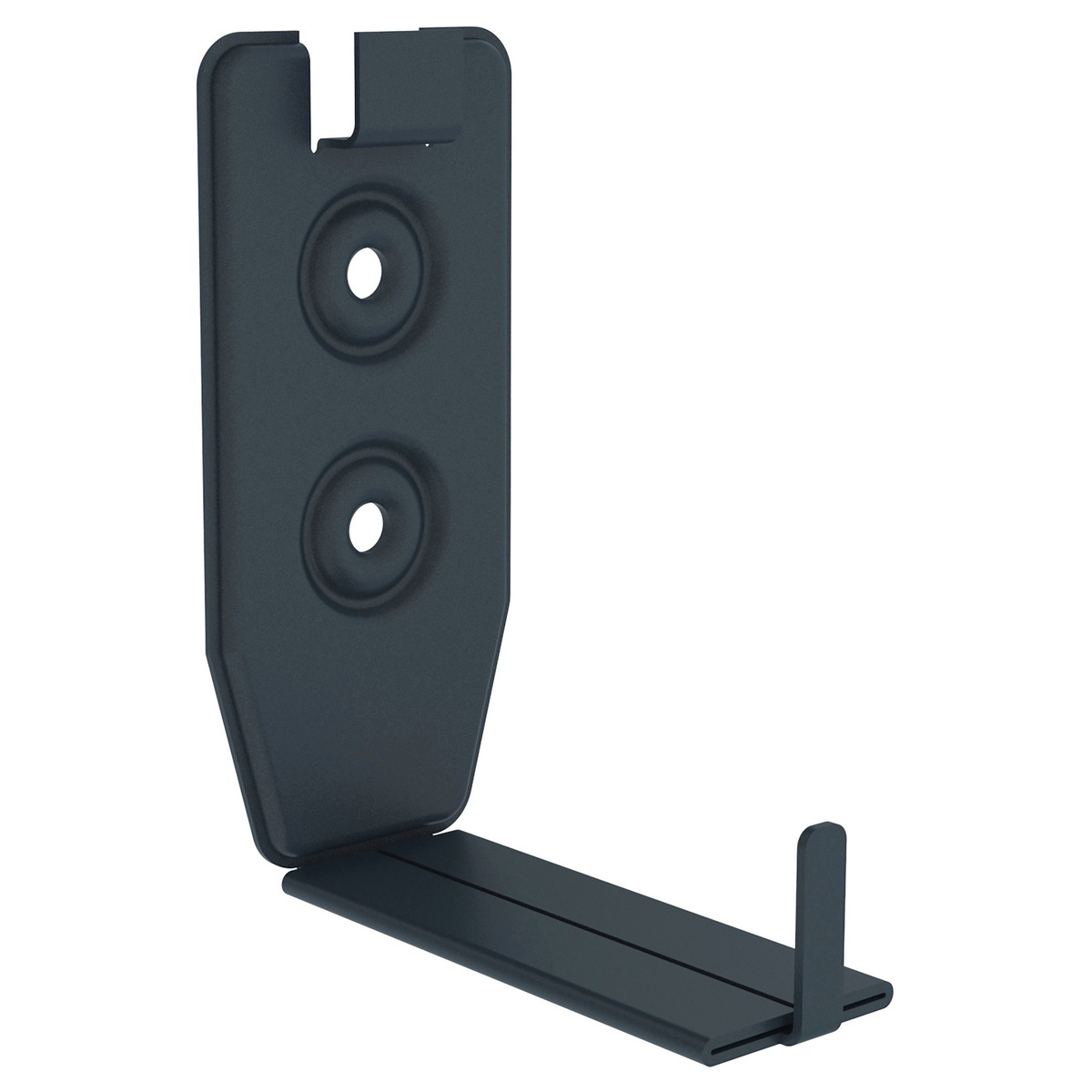

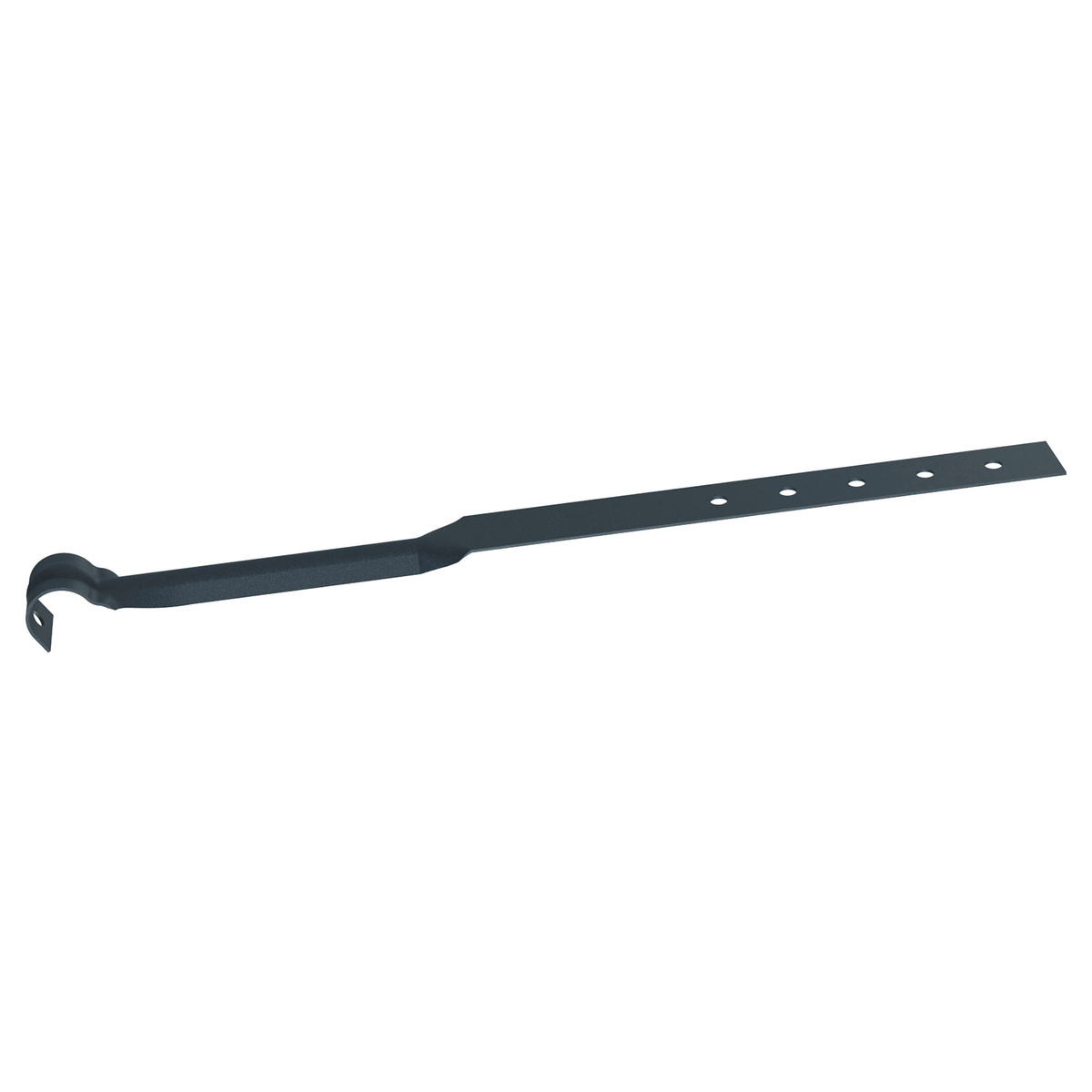

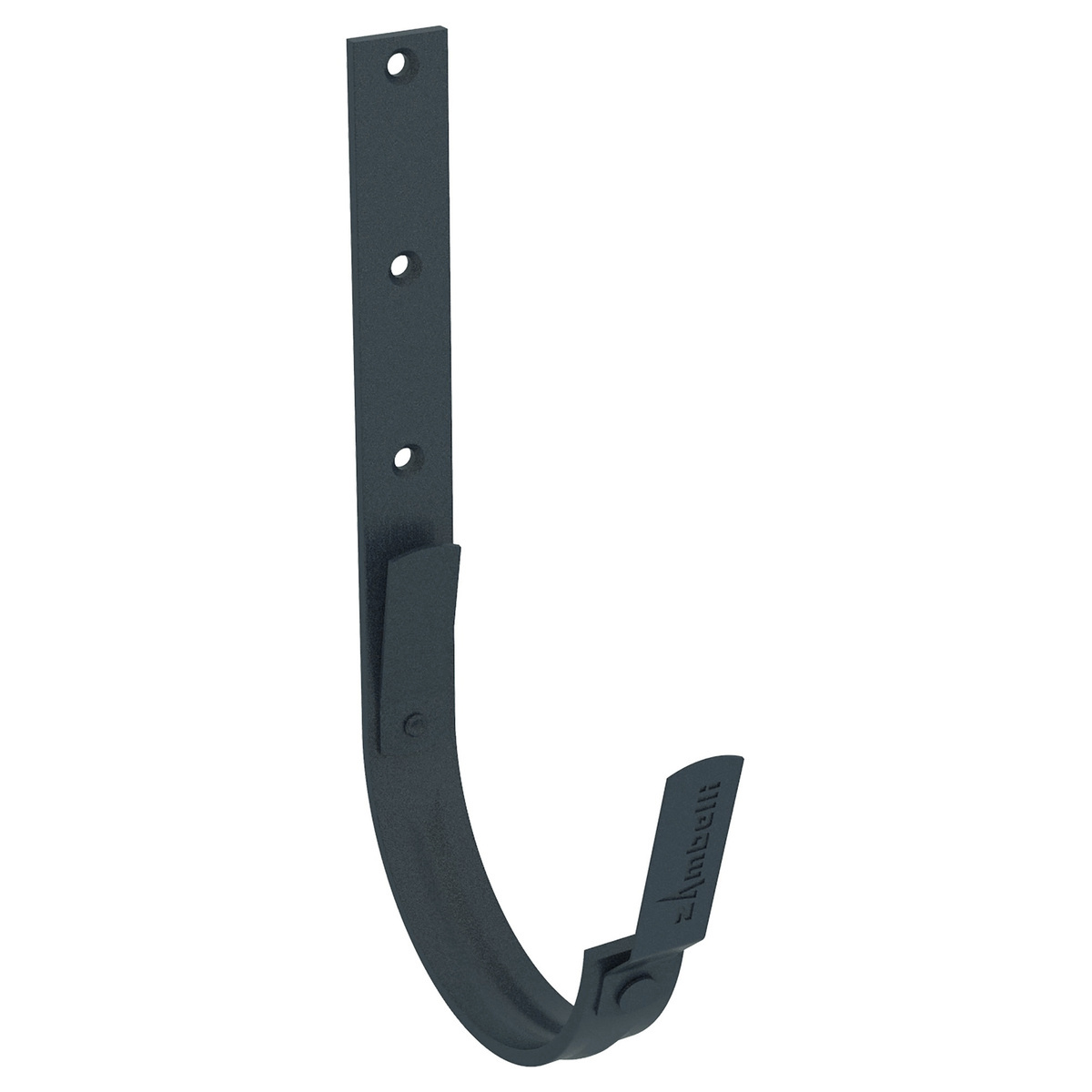

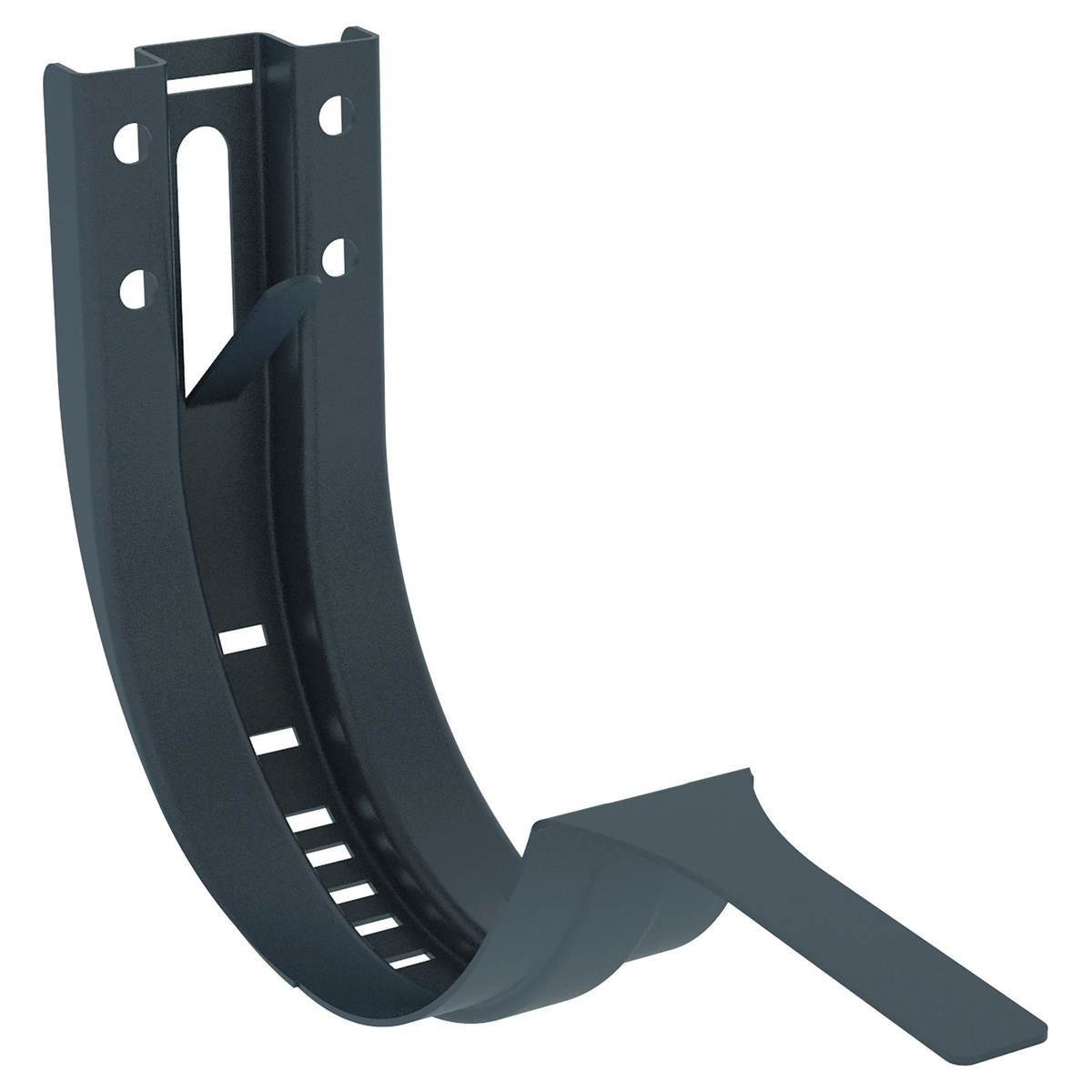

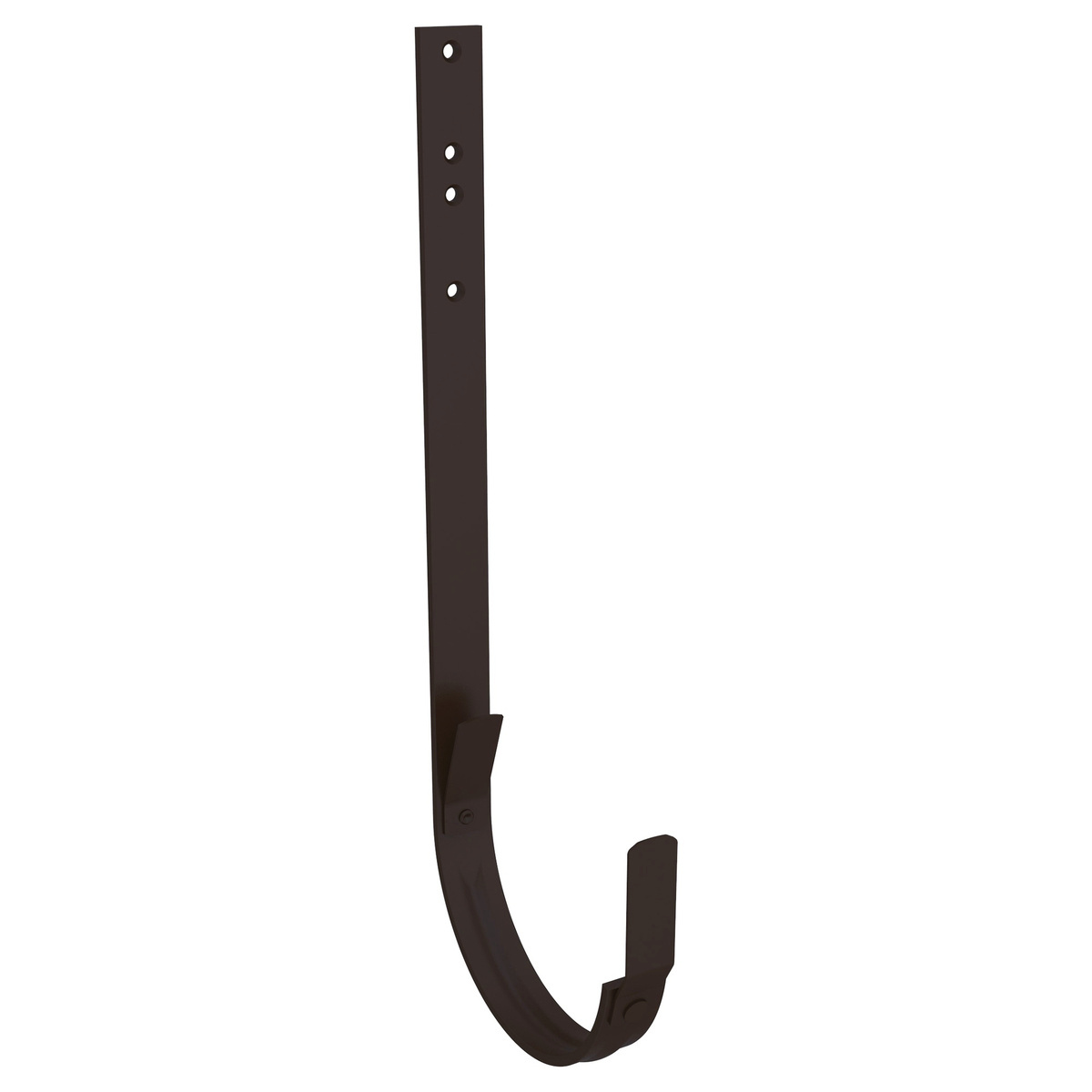

Rinnenhaken oder Rinnenhalter	Tragen und befestigen die Dachrinne.	Passend zu Rinne und Montagestelle, zum Beispiel Sparren oder Stirnbrett.

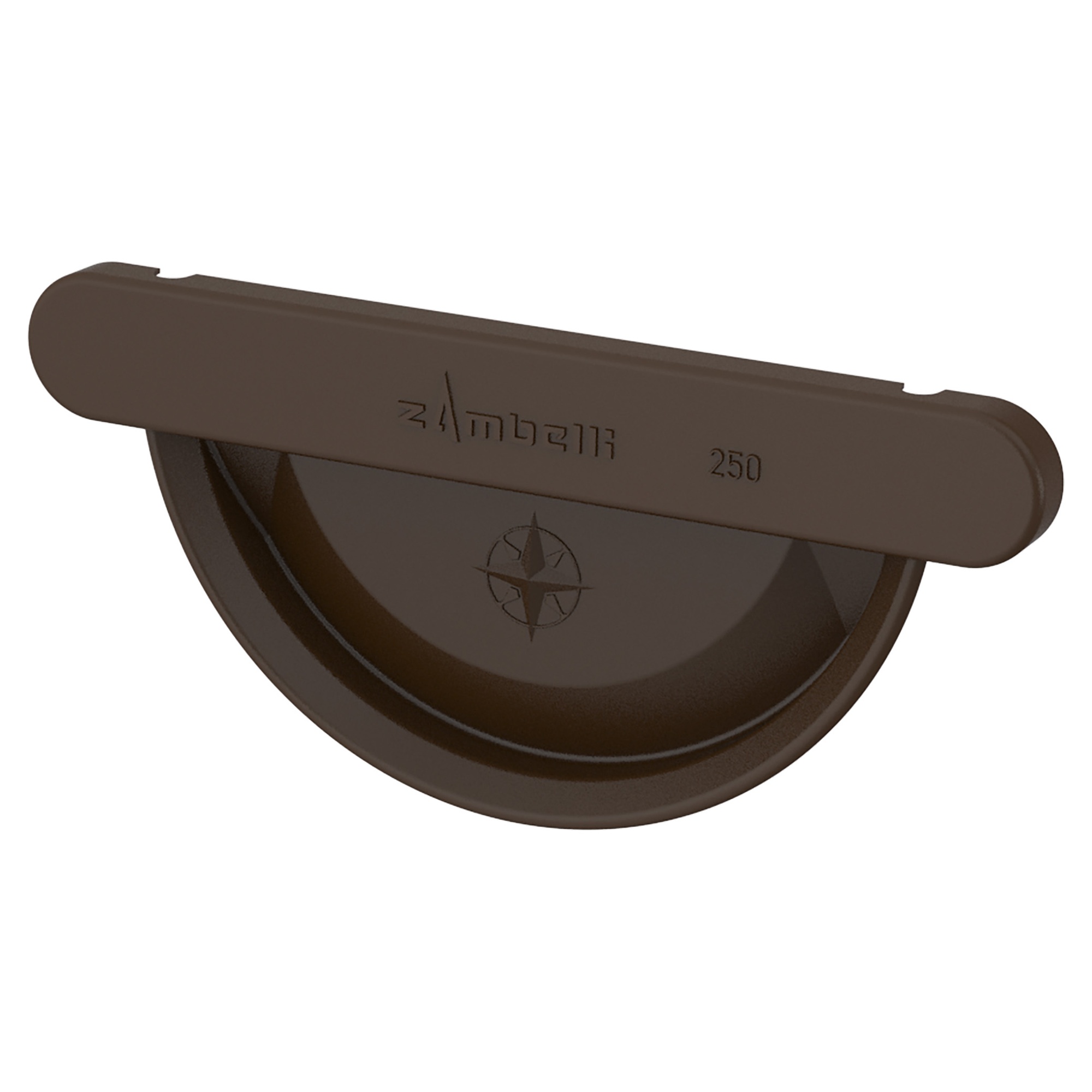

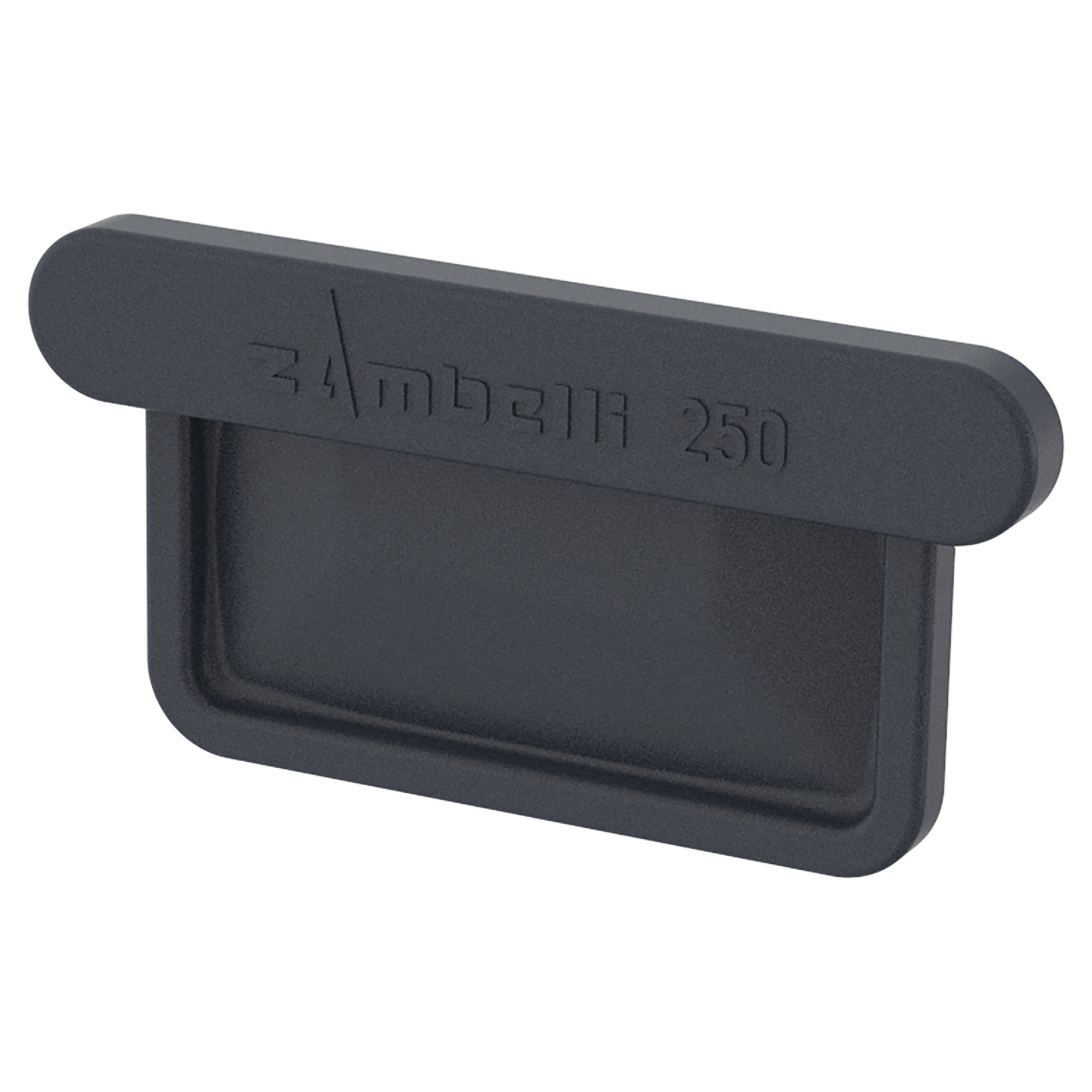

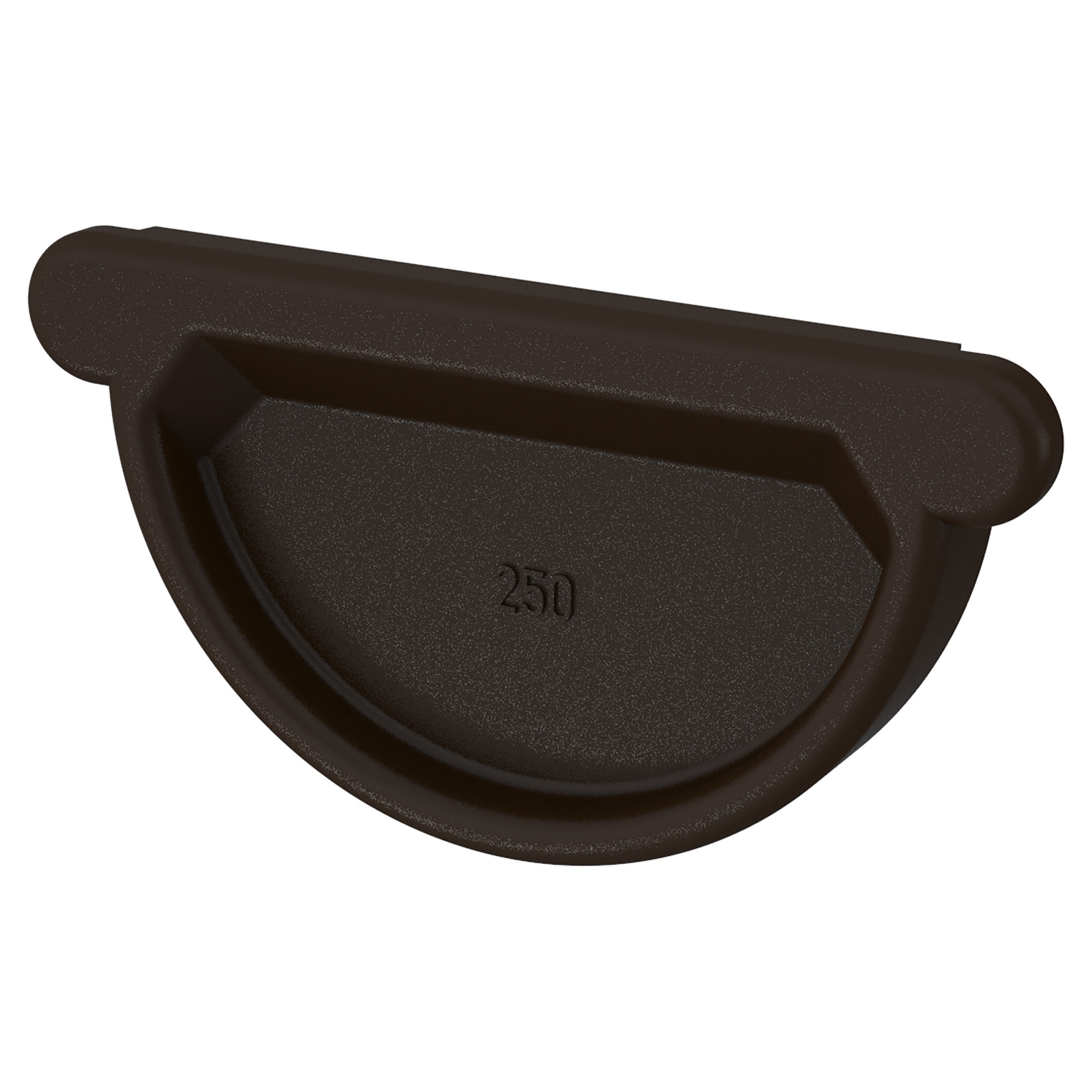

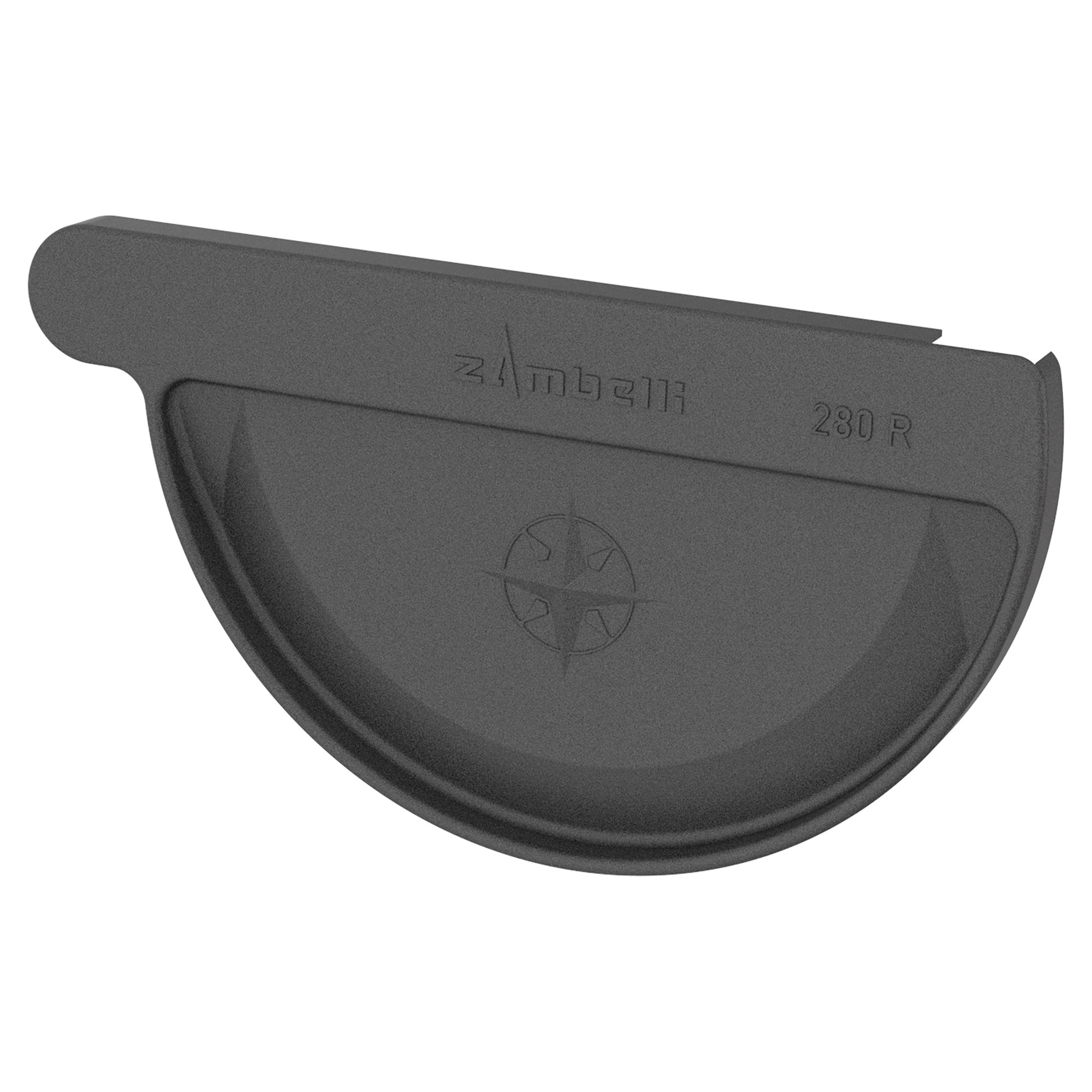

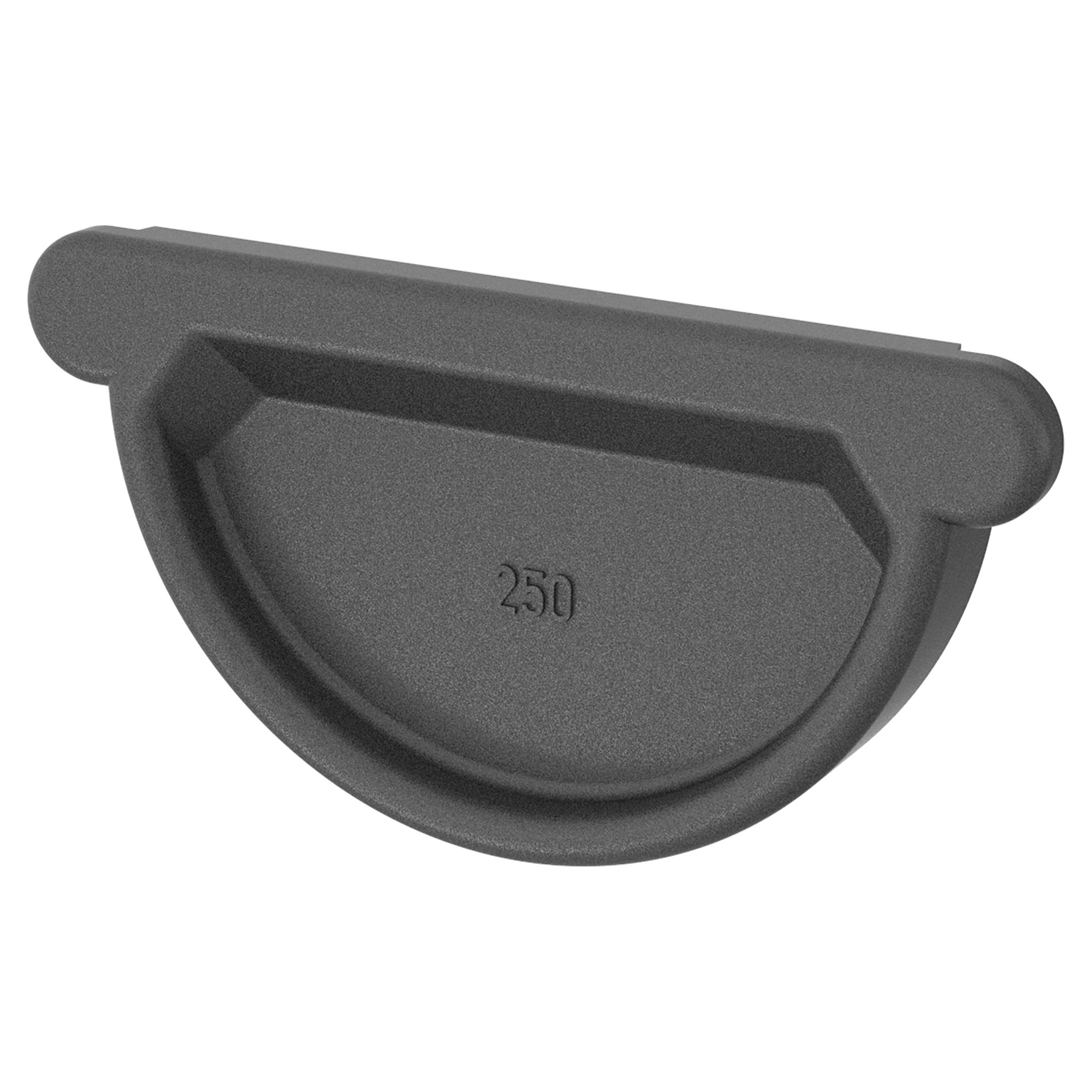

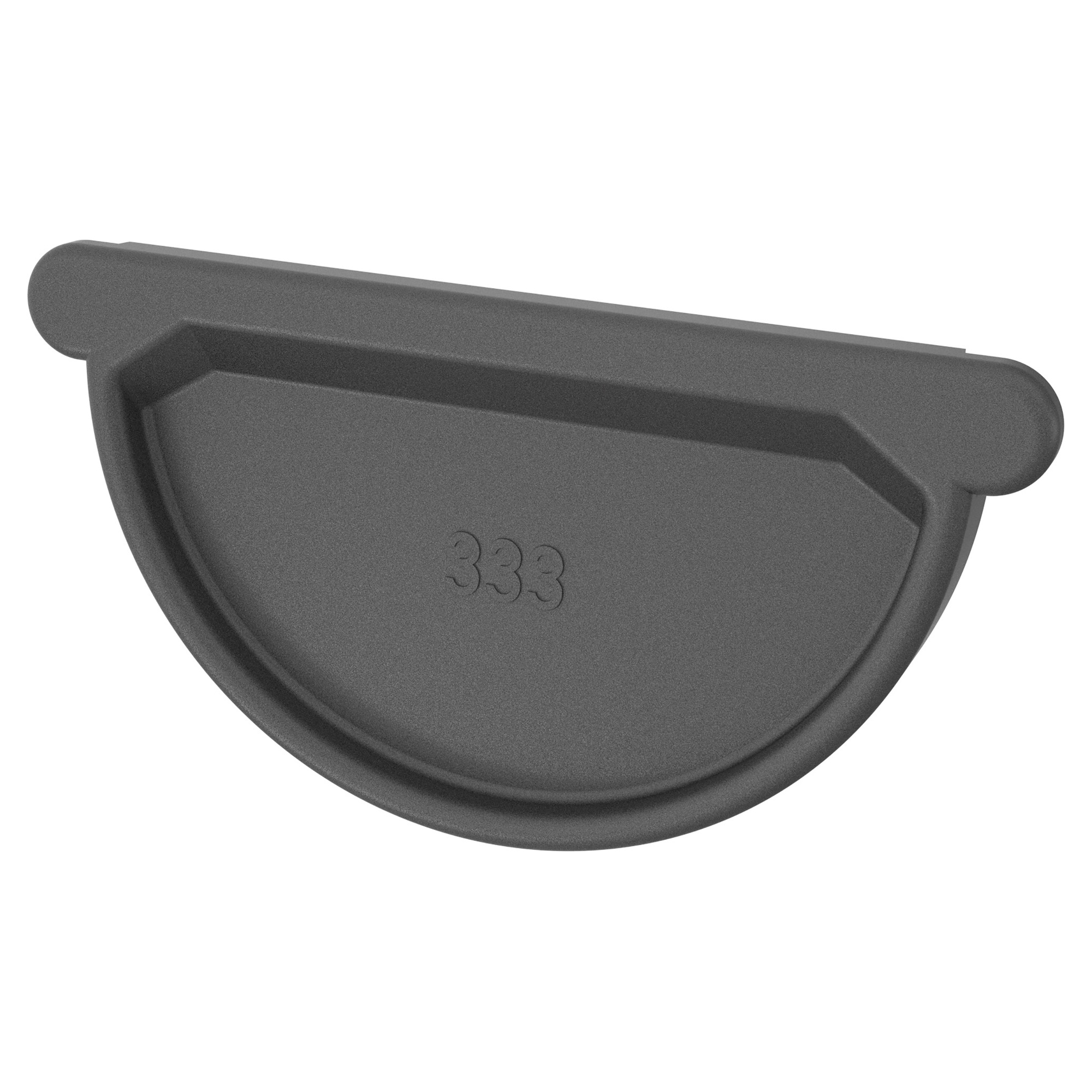

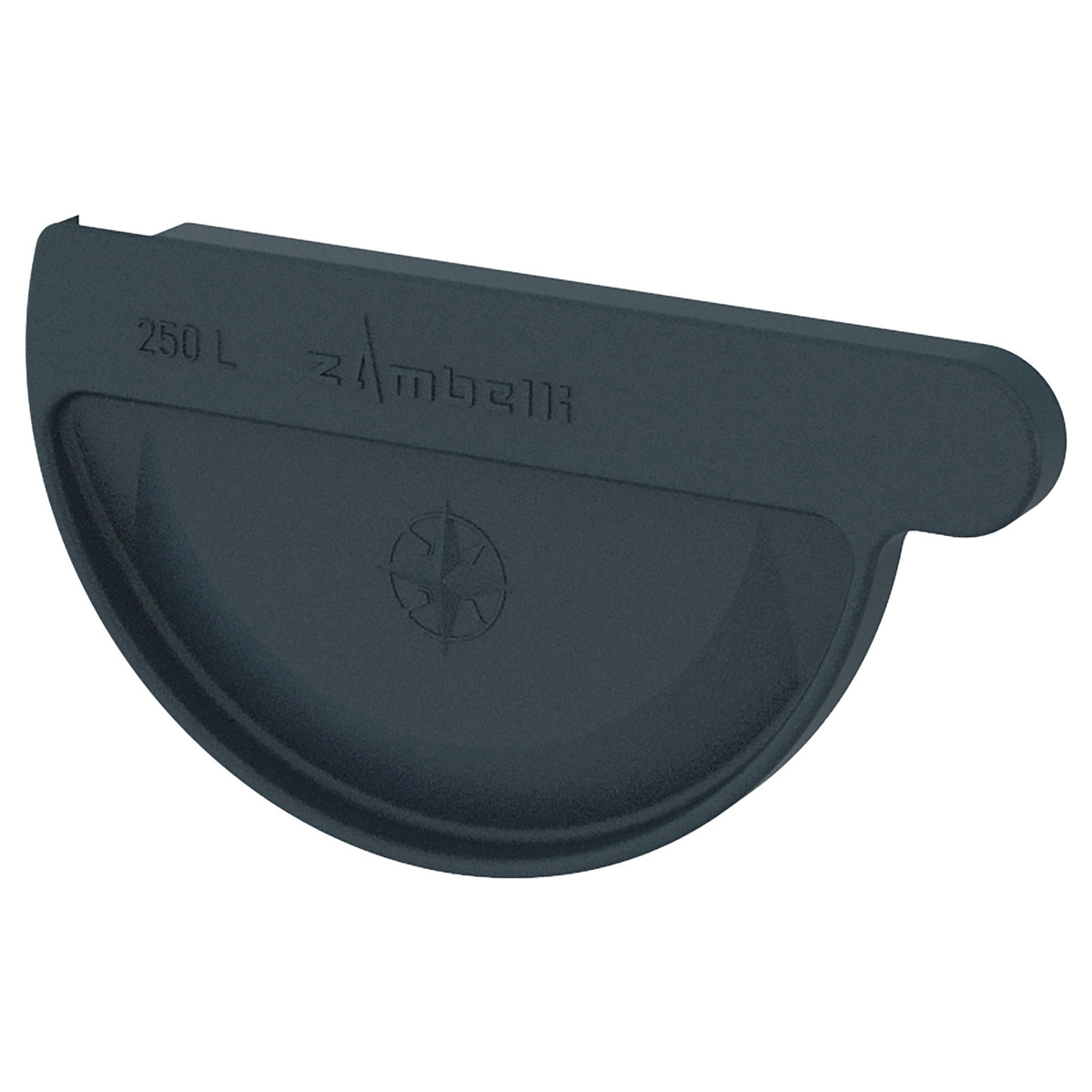

Rinnenböden oder Endstücke	Verschließen die offenen Rinnenenden.	Bei diesem geraden Lauf zwei Endstücke. Je nach System links, rechts oder beidseitig verwendbar.

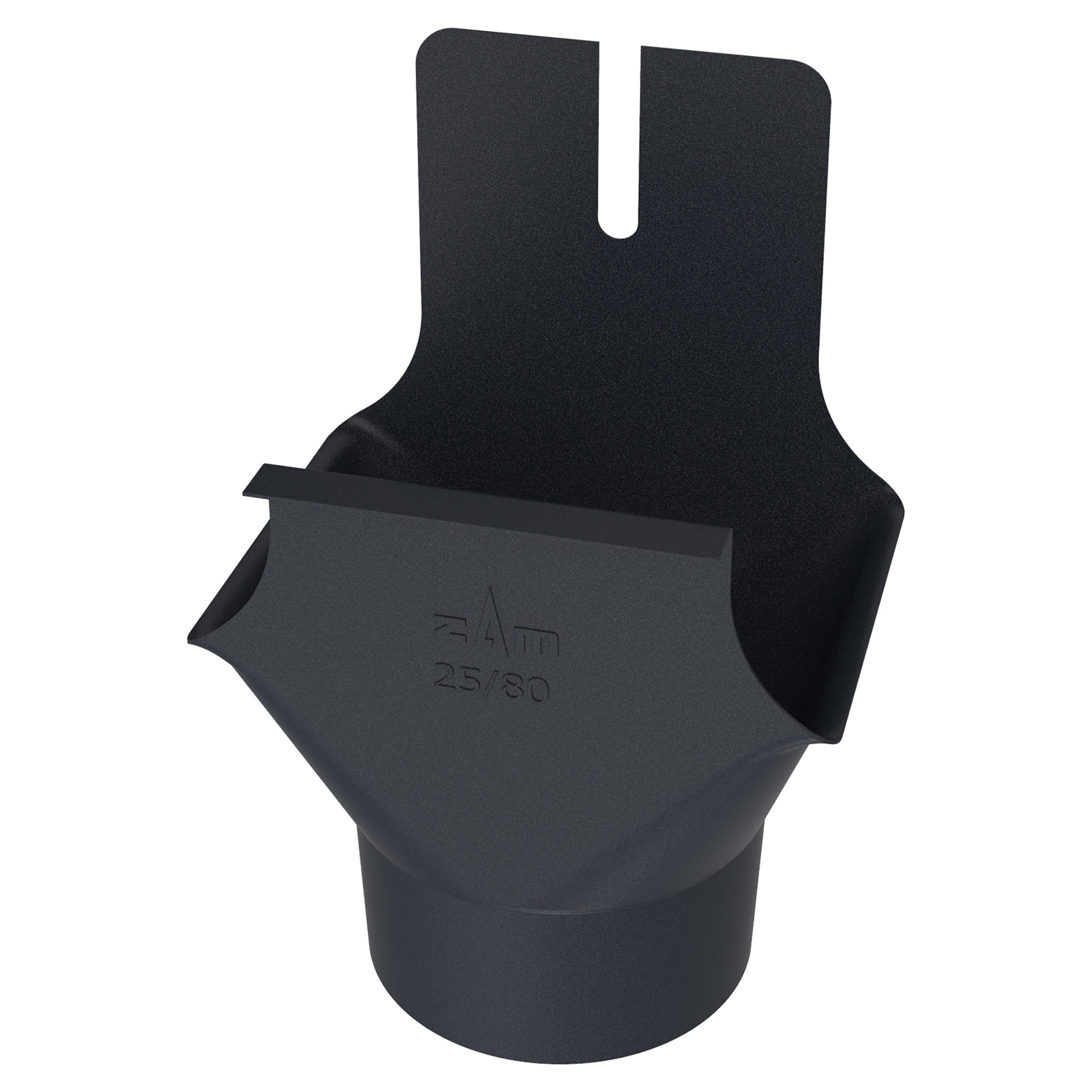

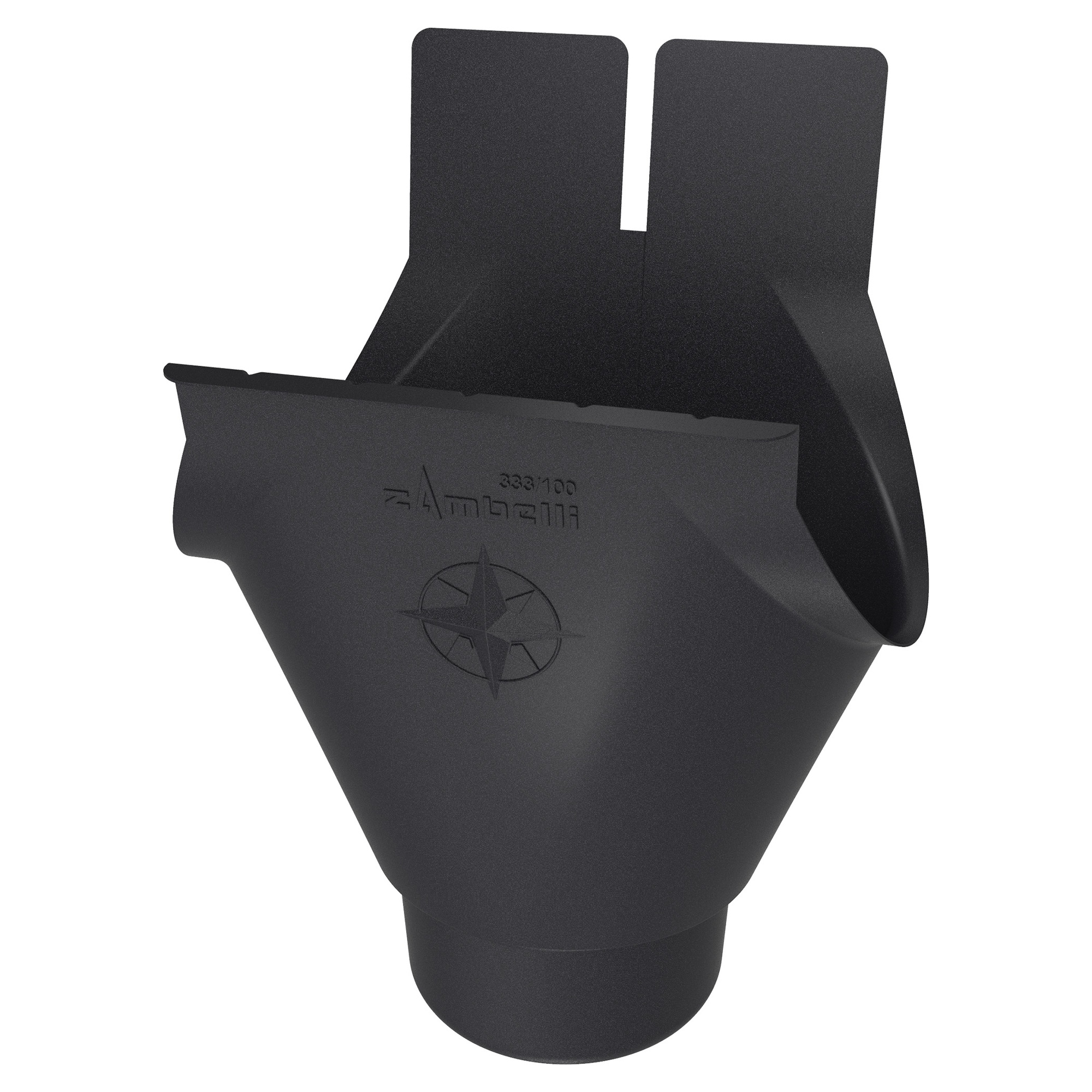

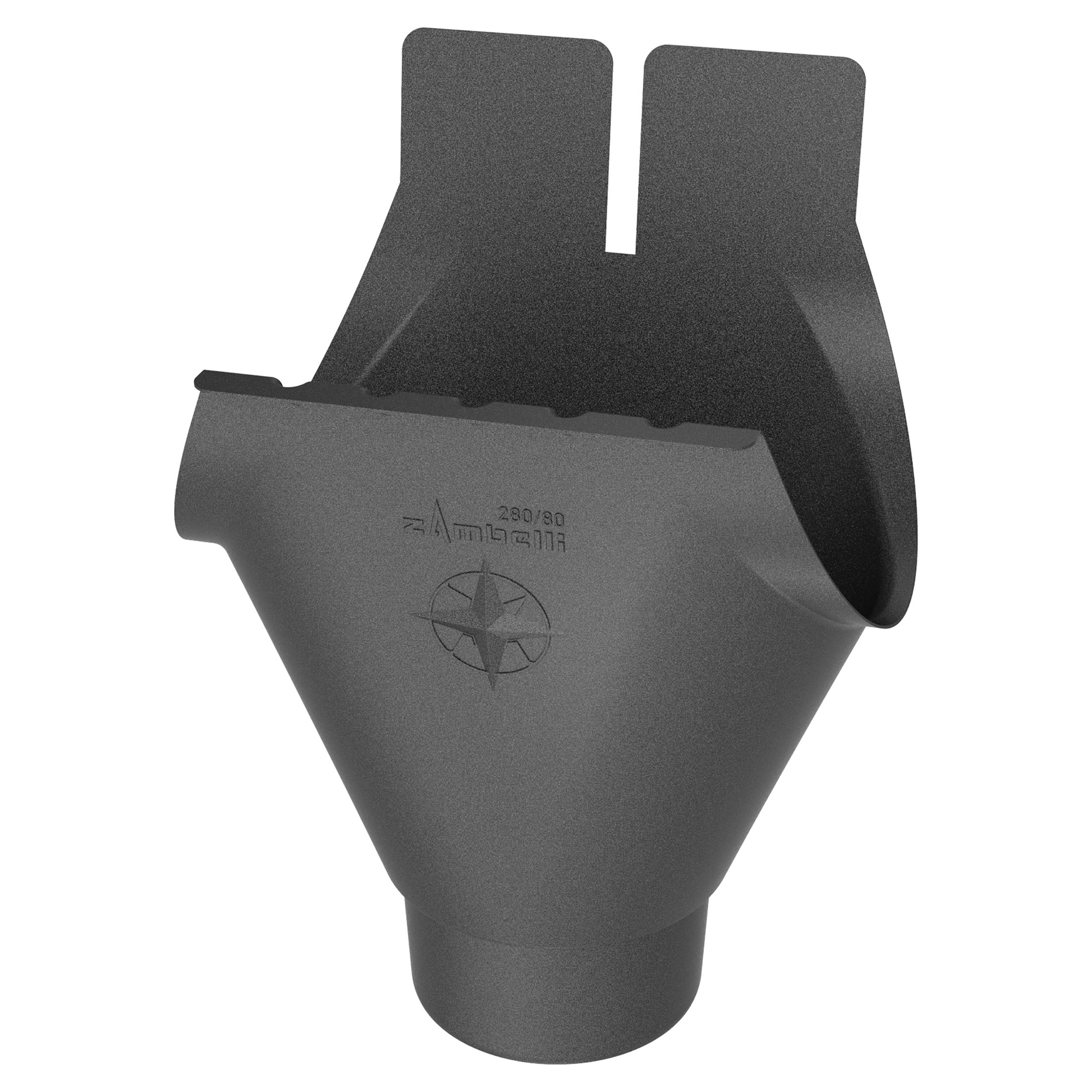

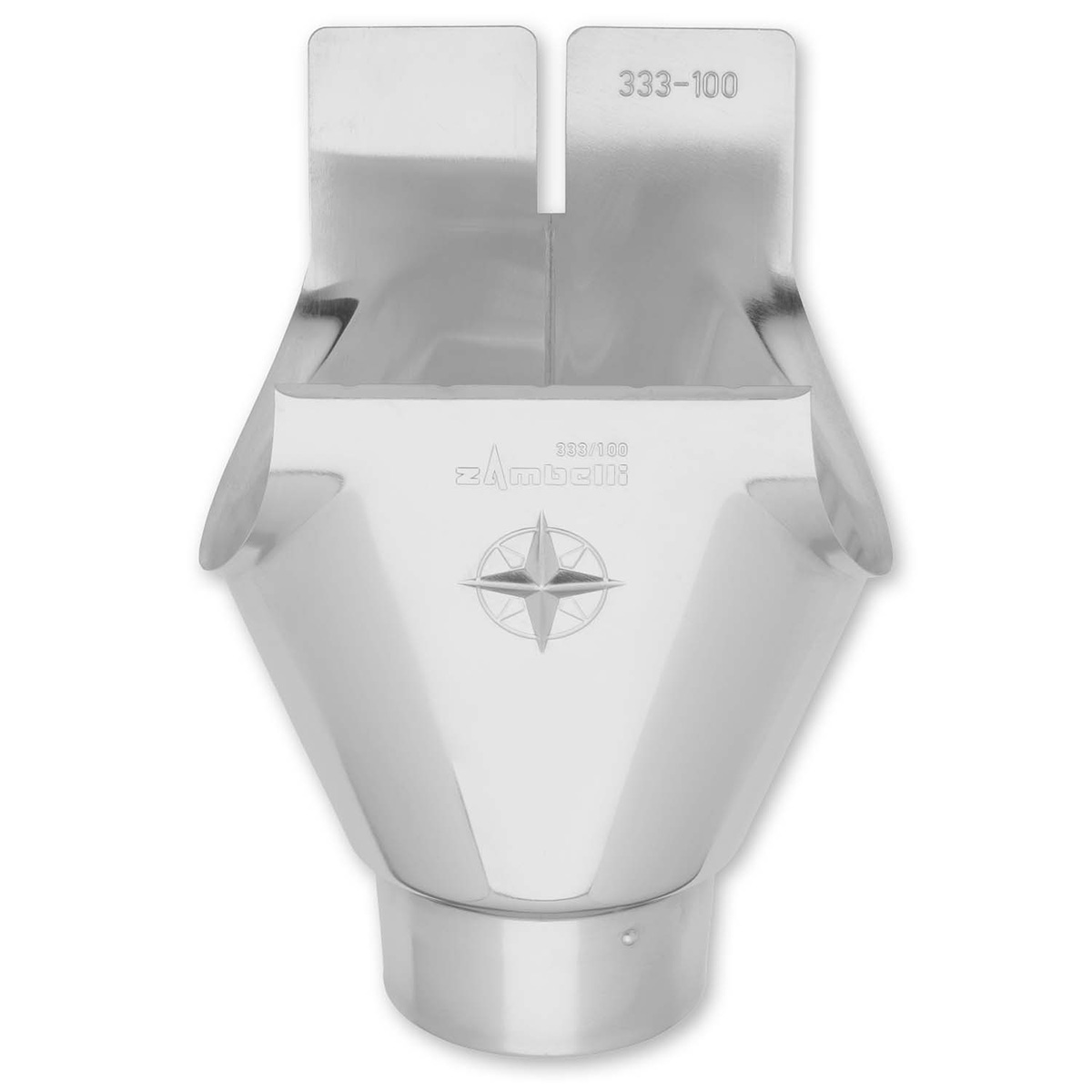

Rinnenstutzen	Leitet Wasser von der Dachrinne in das Fallrohr.	Die Kombination aus Rinnengröße und Rohranschluss muss passen.

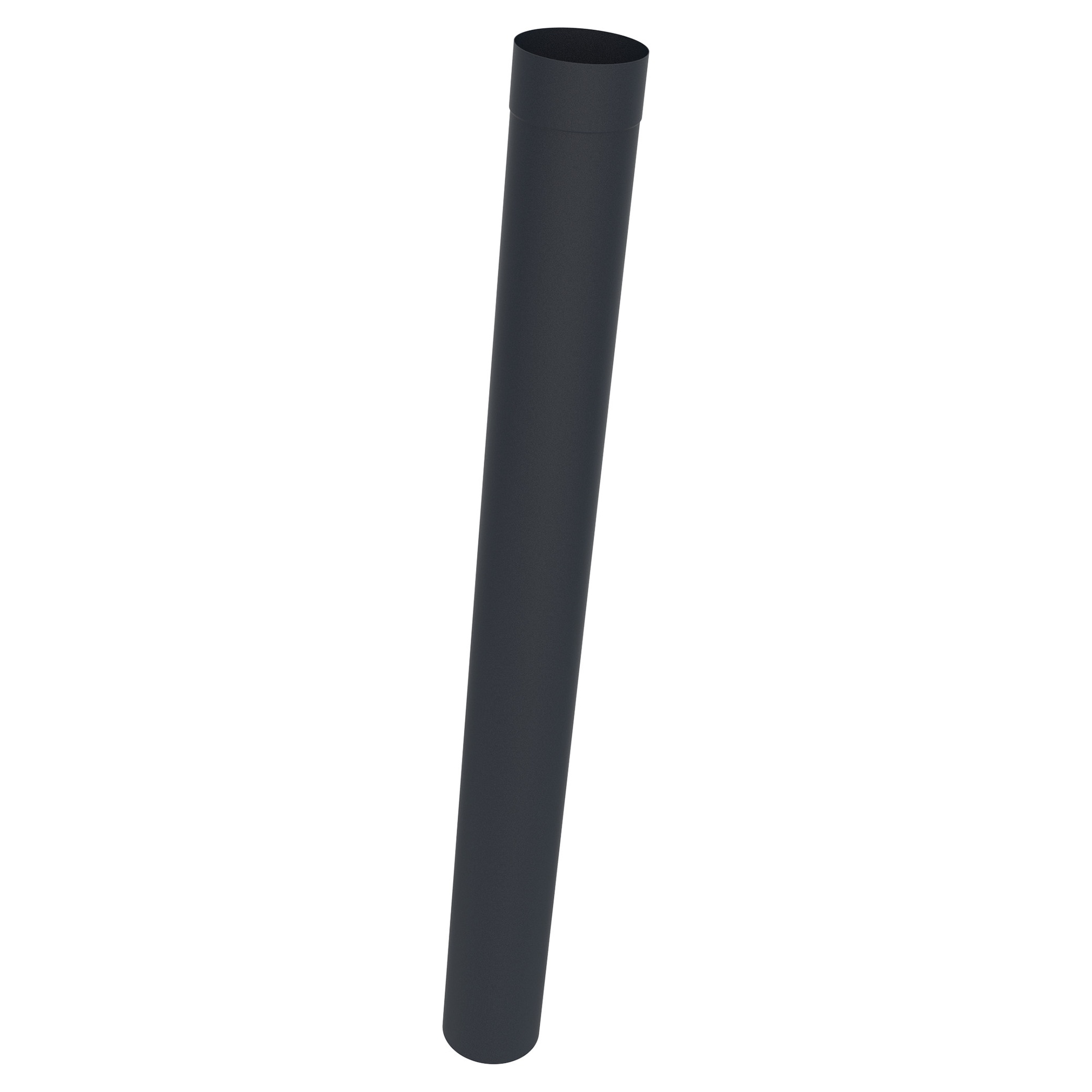

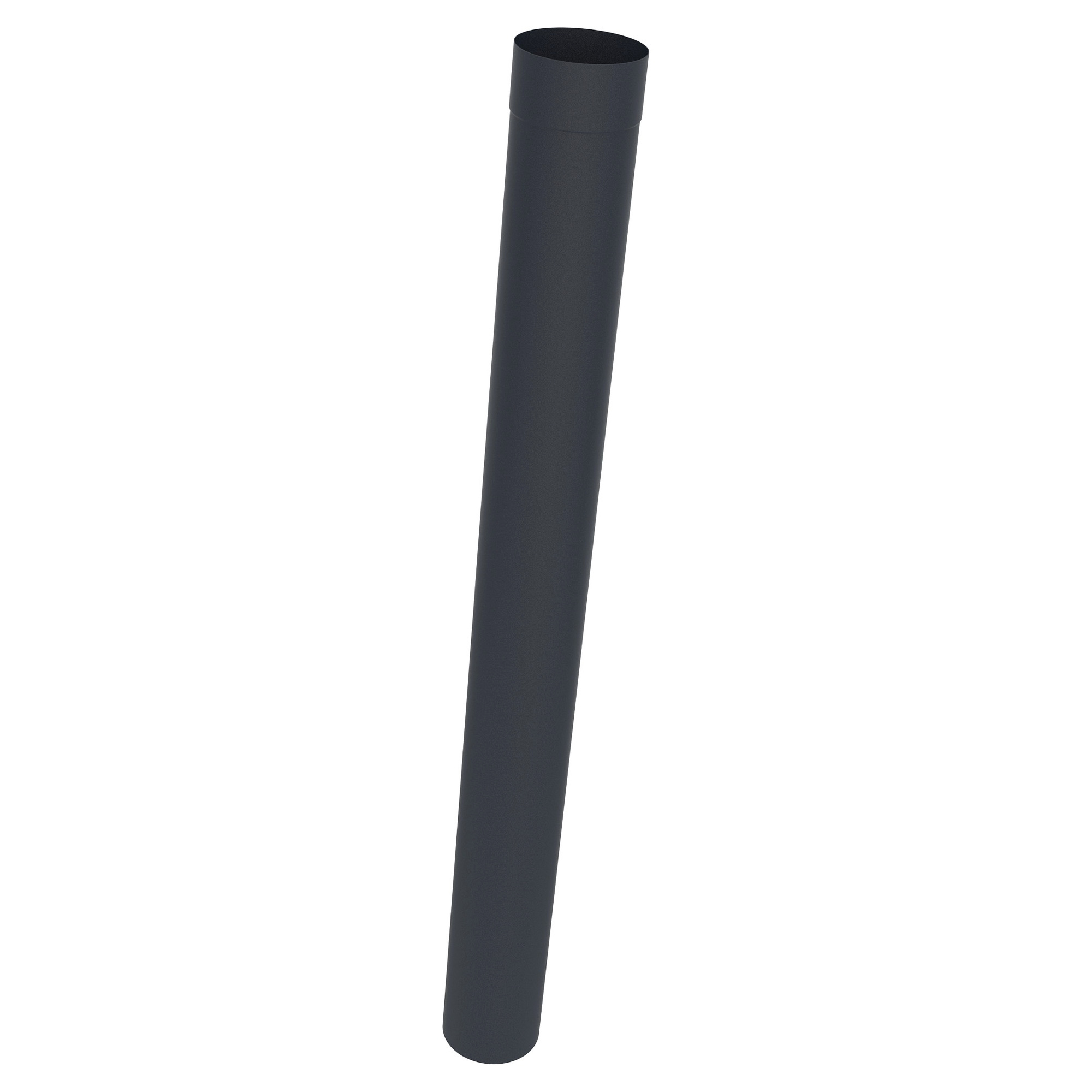

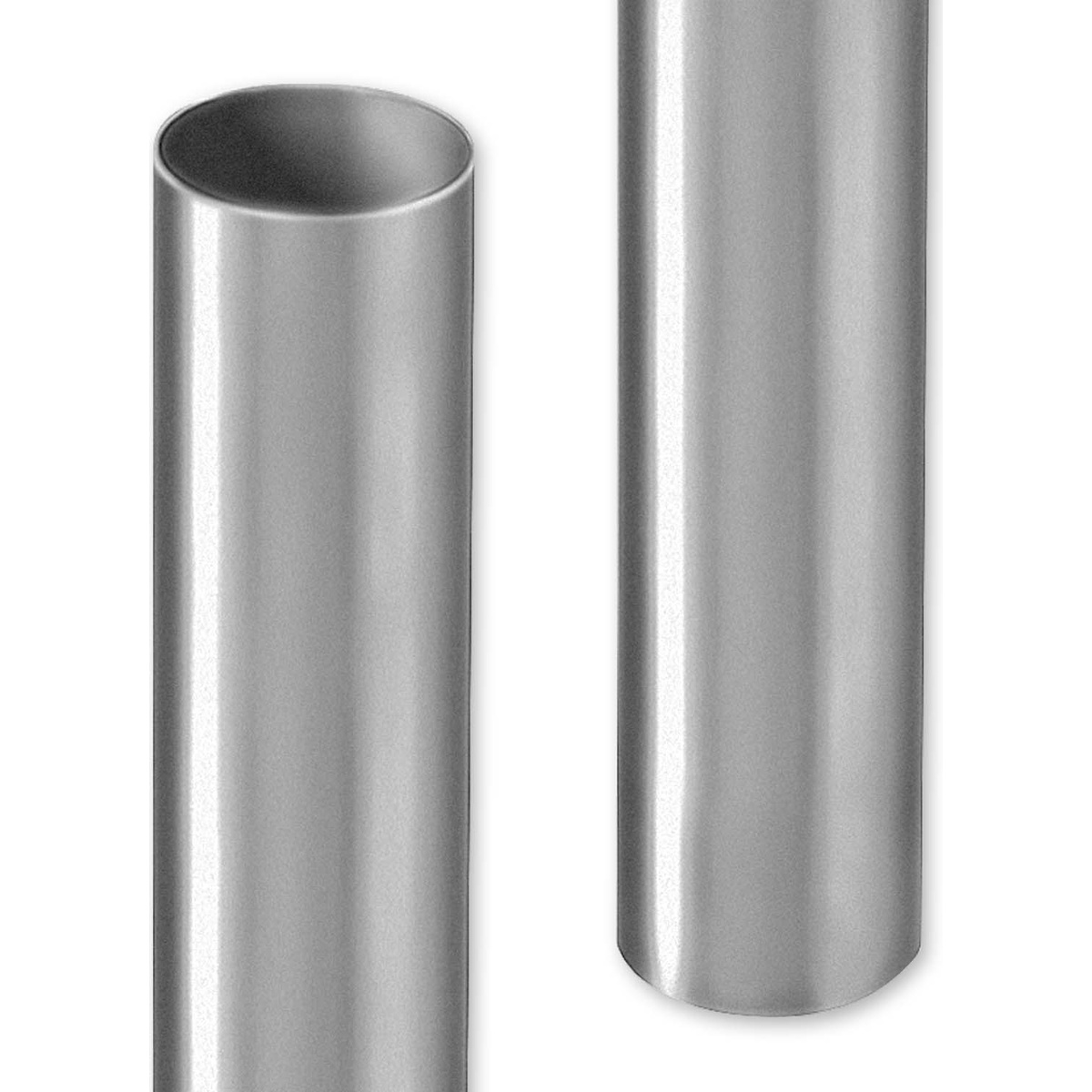

Fallrohre	Führen das Wasser am Gebäude nach unten.	Geplanter Durchmesser, Rohrverlauf und benötigte Länge.

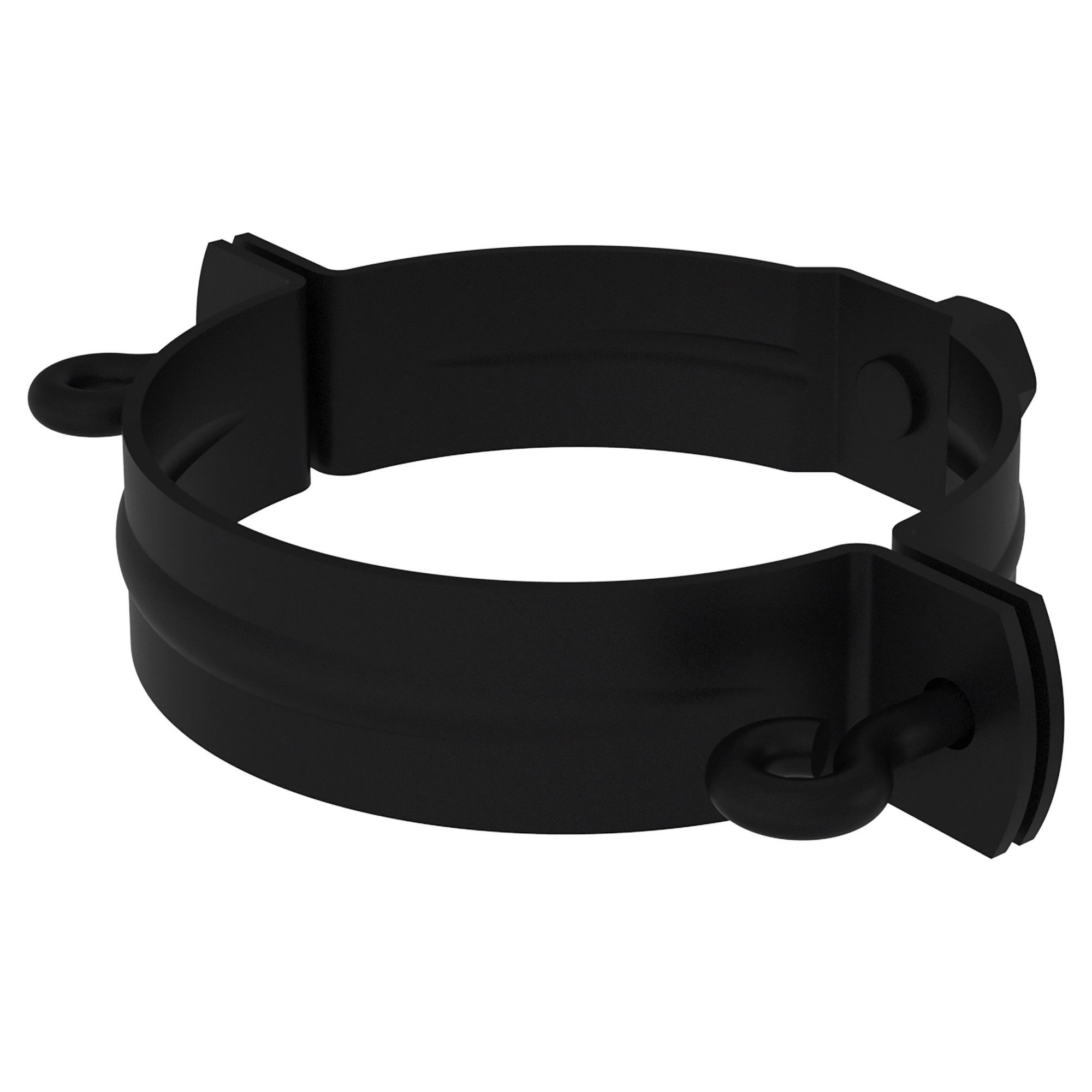

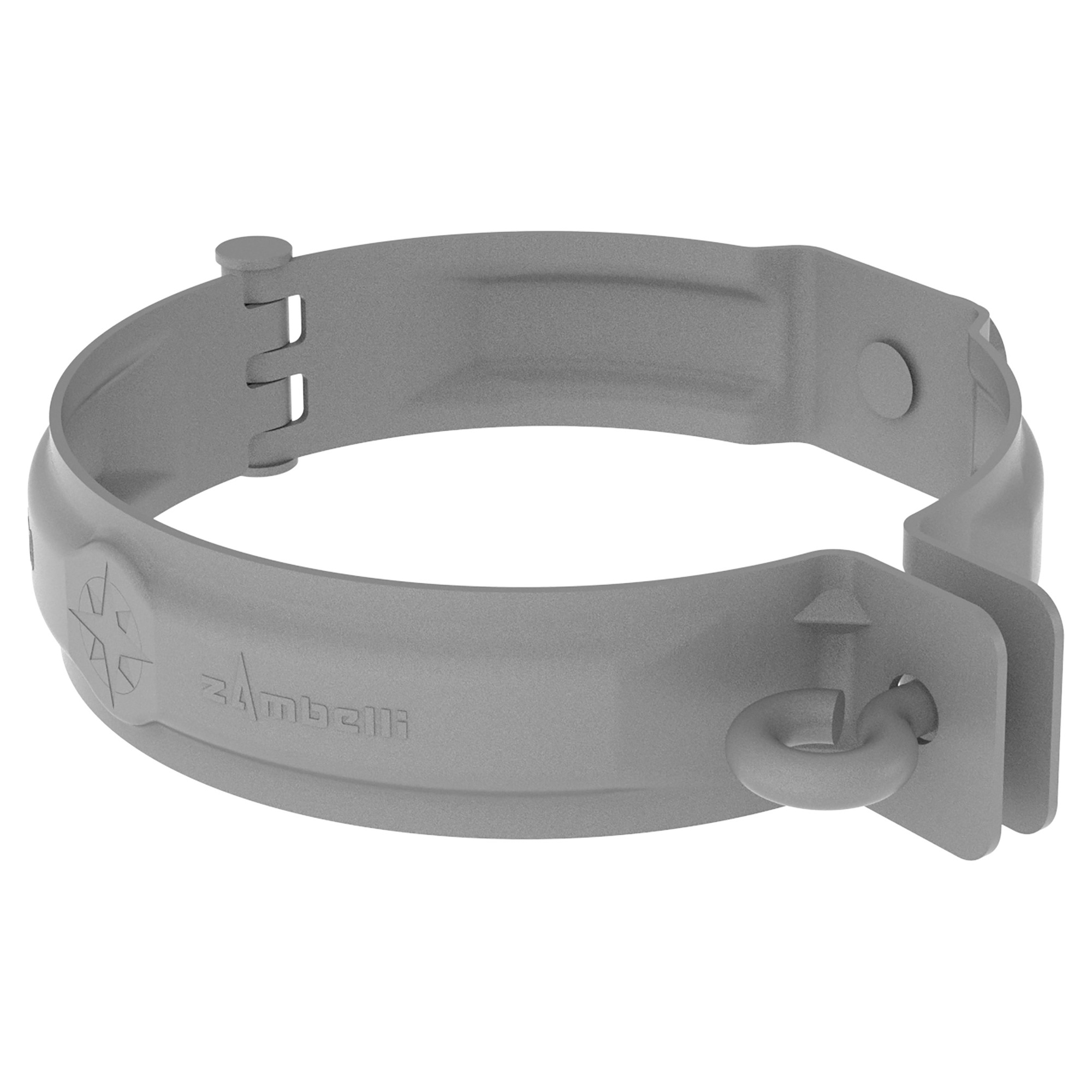

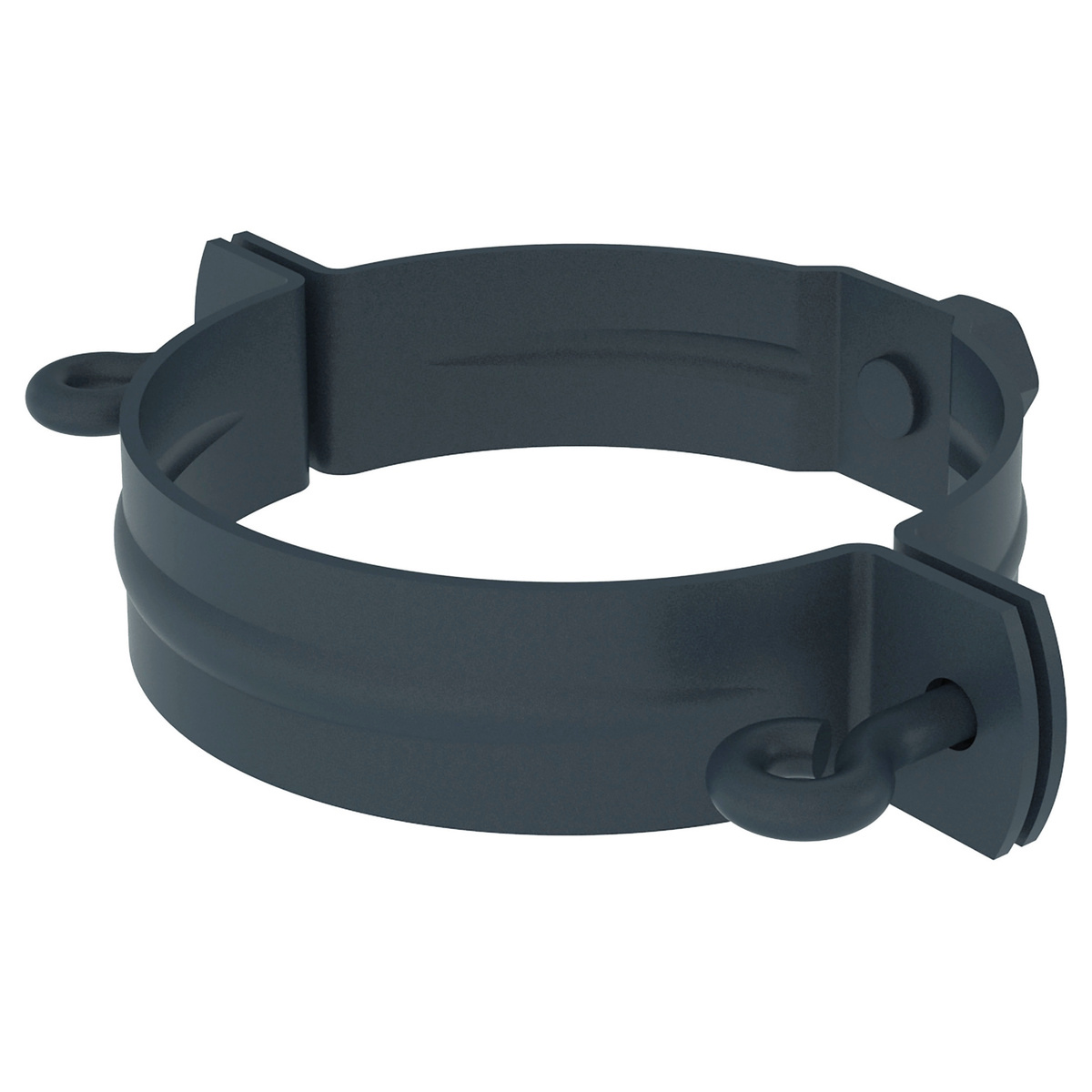

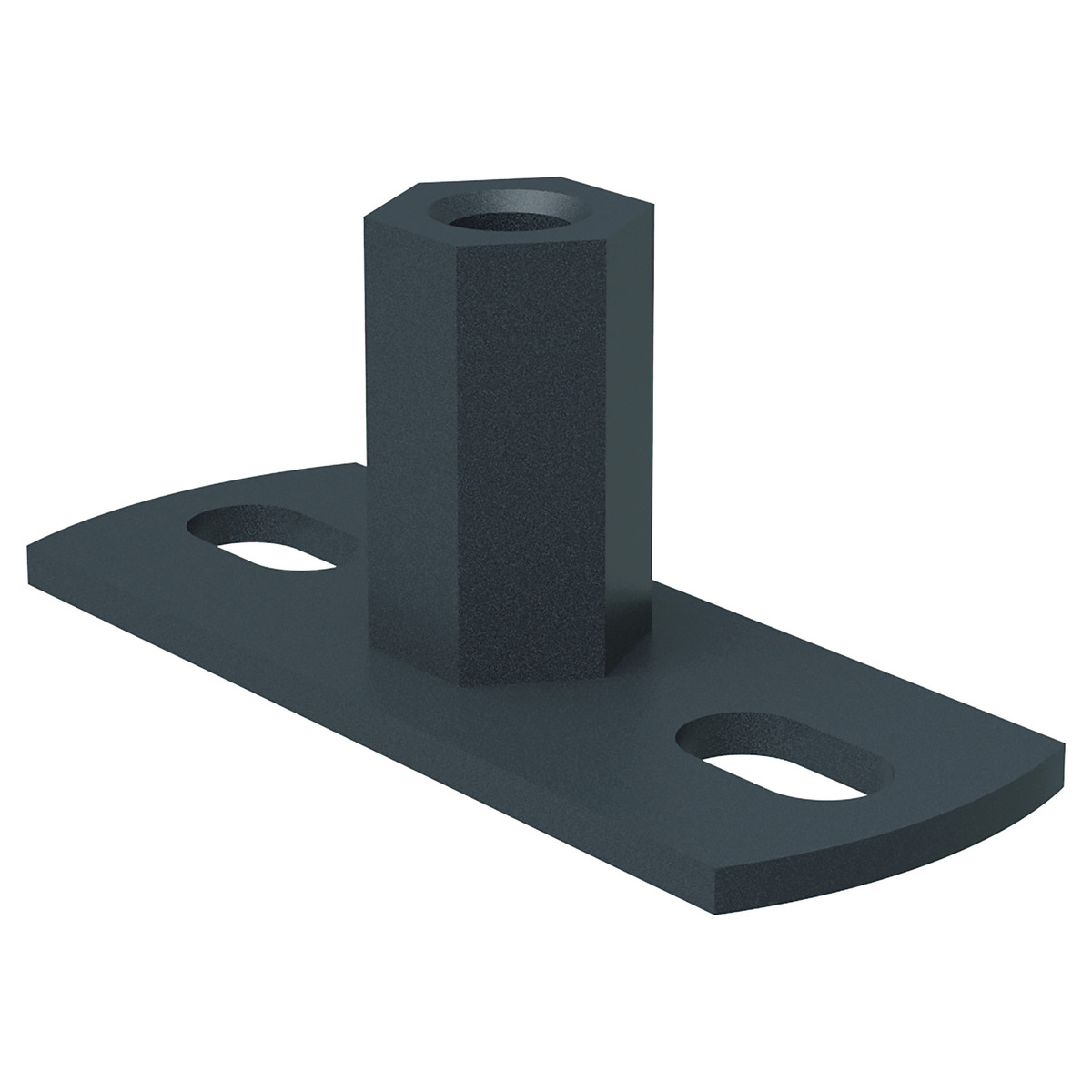

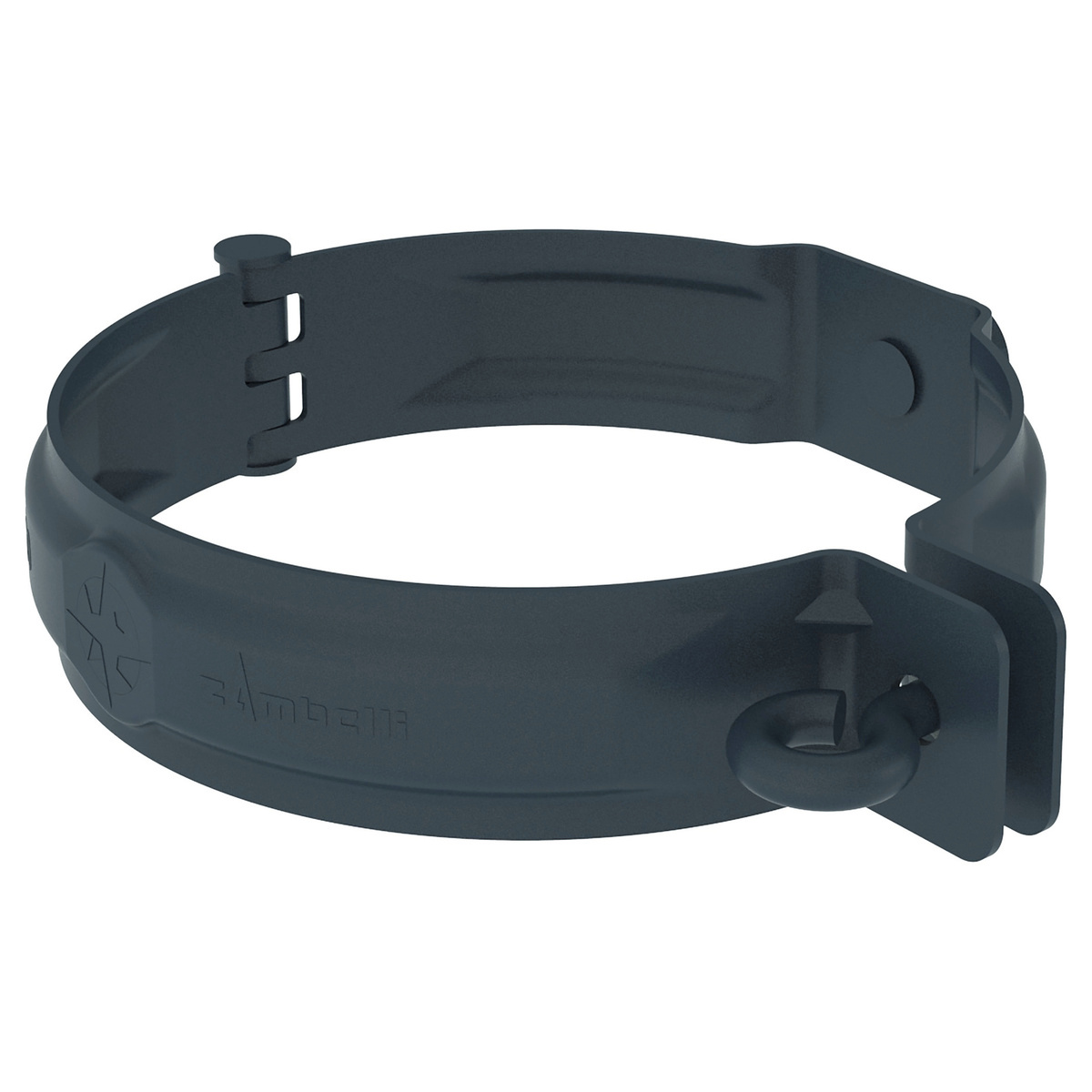

Rohrschellen mit passender Befestigung	Halten das Fallrohr an der Wand.	Rohrdurchmesser, Wandabstand und Untergrund. Prüfe, ob Stockschrauben, Dübel oder weitere Befestigungen separat nötig sind.

Den Wasserweg zu Ende planen: Auch der Anschluss am unteren Rohrende muss feststehen. Je nach Gebäude brauchst Du dafür beispielsweise einen Standrohrübergang oder einen vorgesehenen freien Auslauf.

Je nach Gebäude und System zusätzlich erforderlich

Bauteil	Wann brauchst Du es?

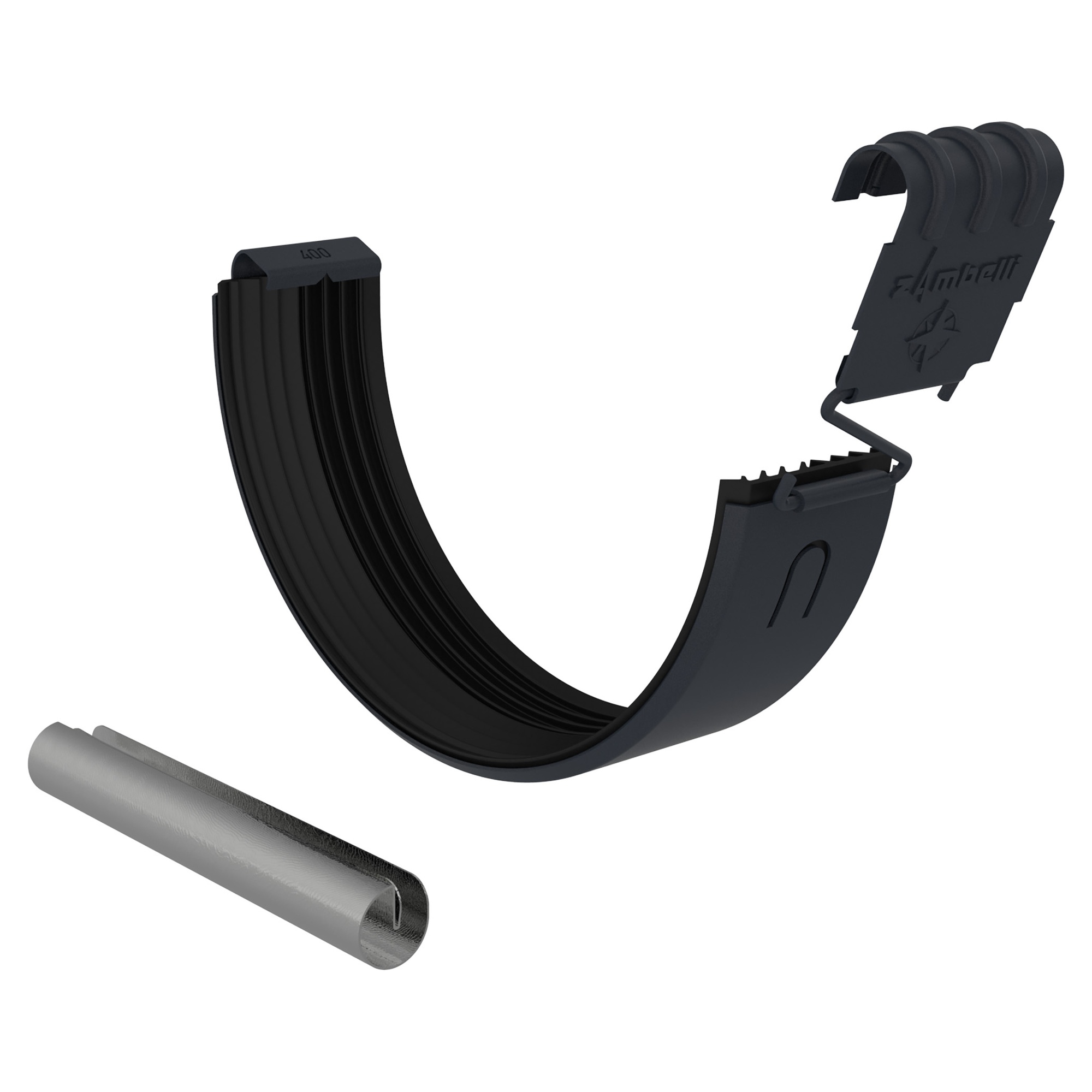

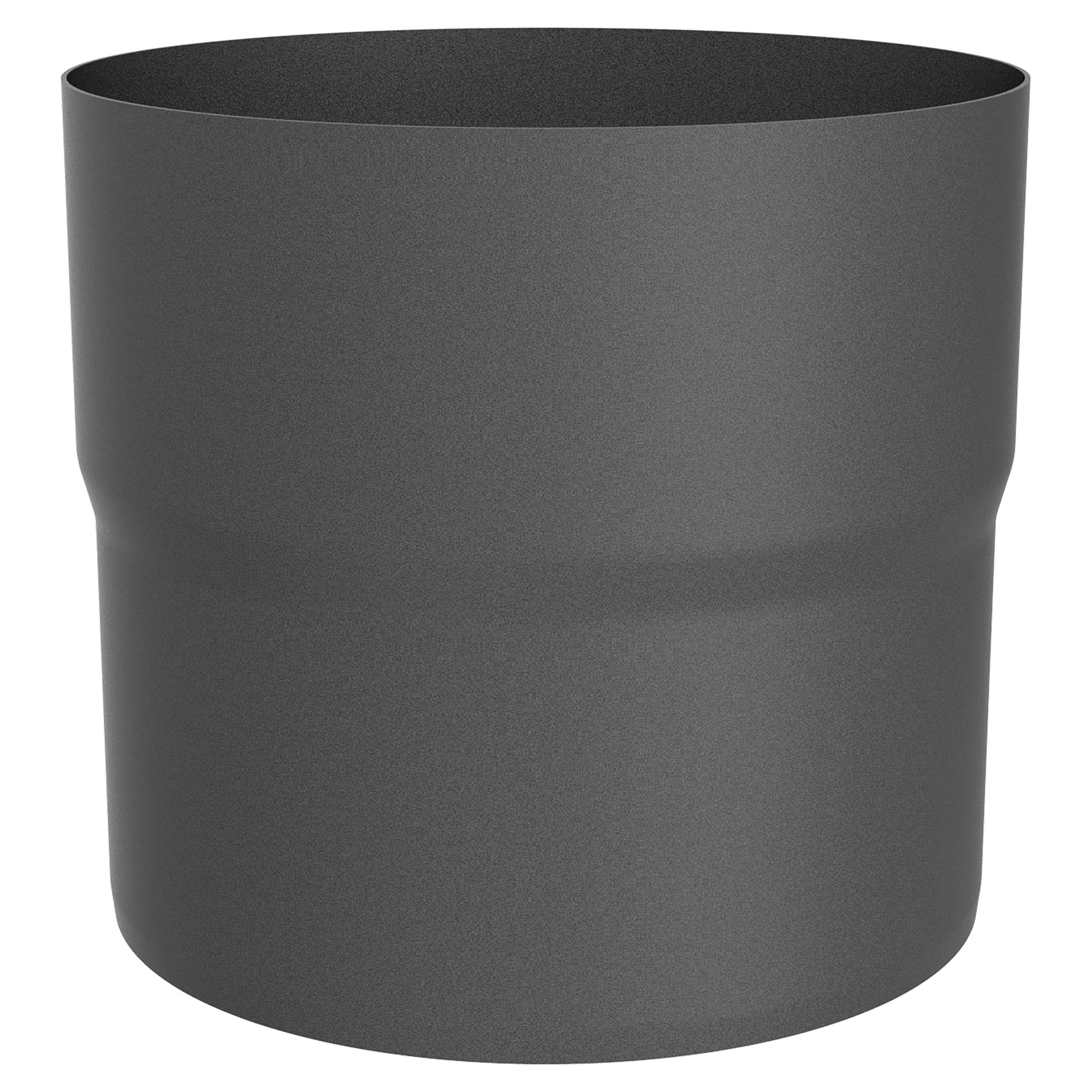

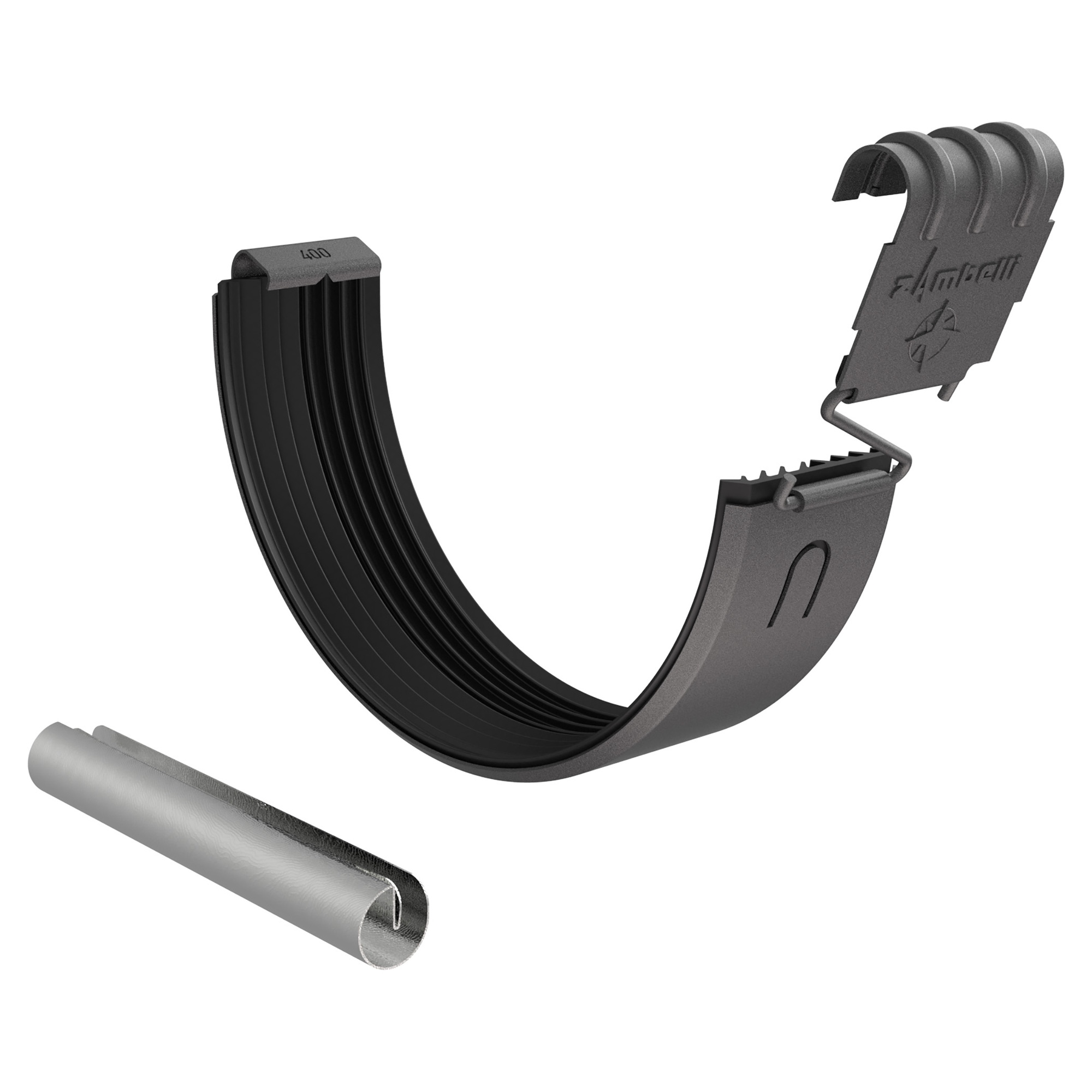

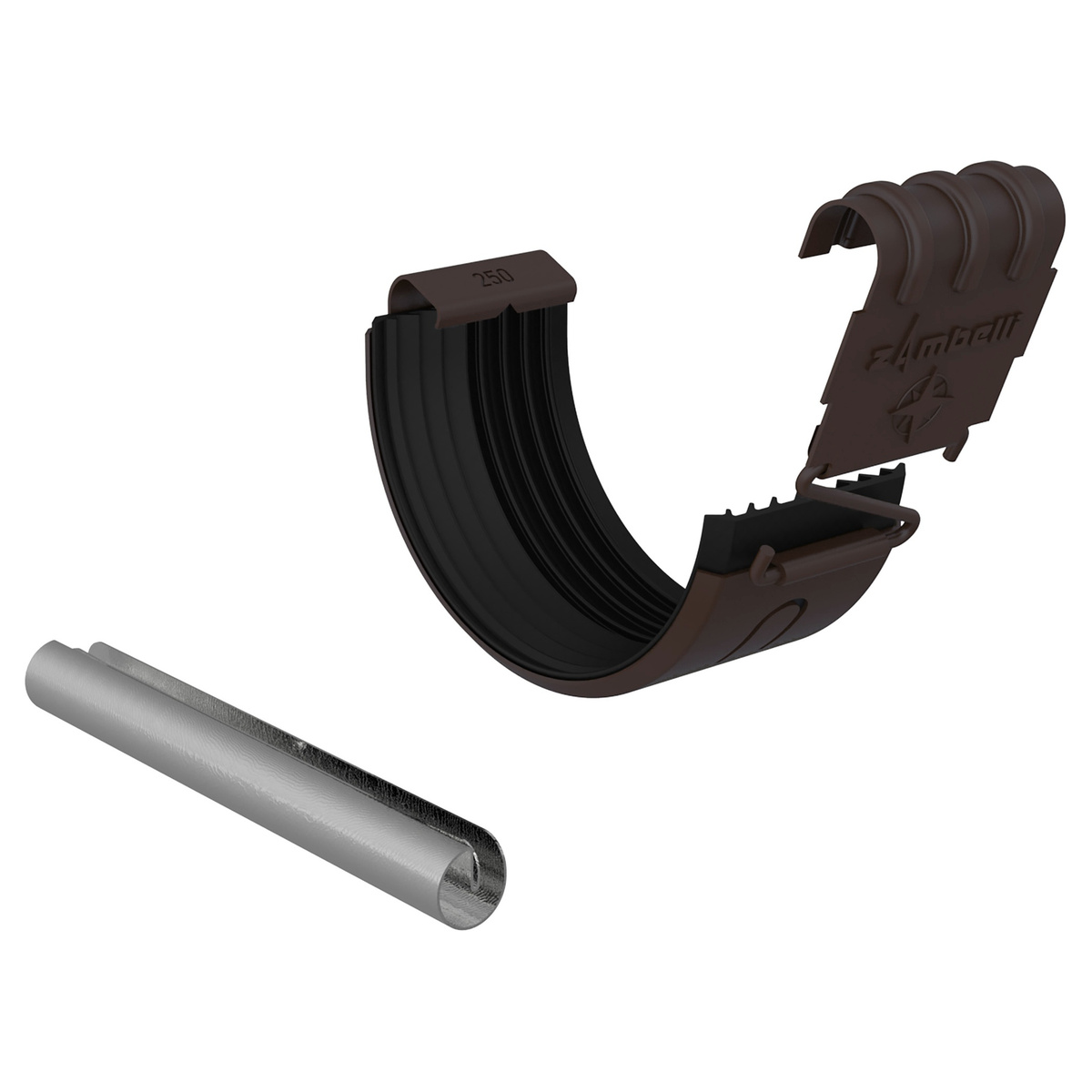

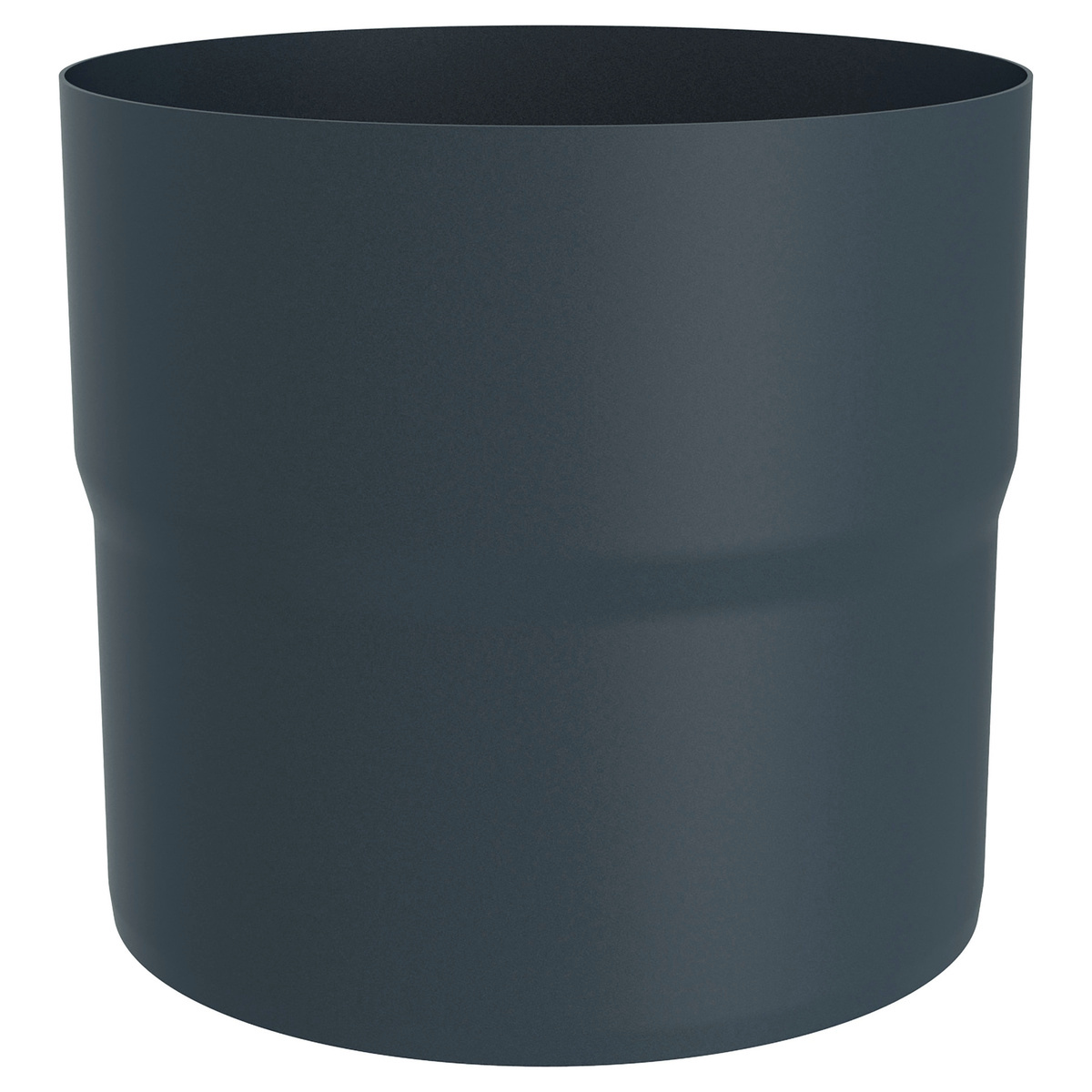

Rinnenverbinder und gegebenenfalls Wulstverbinder	Wenn Dein System Rinnenstücke mit separaten Verbindern verbindet. Bei anderen Verbindungstechniken werden stattdessen die dafür vorgesehenen Materialien benötigt.

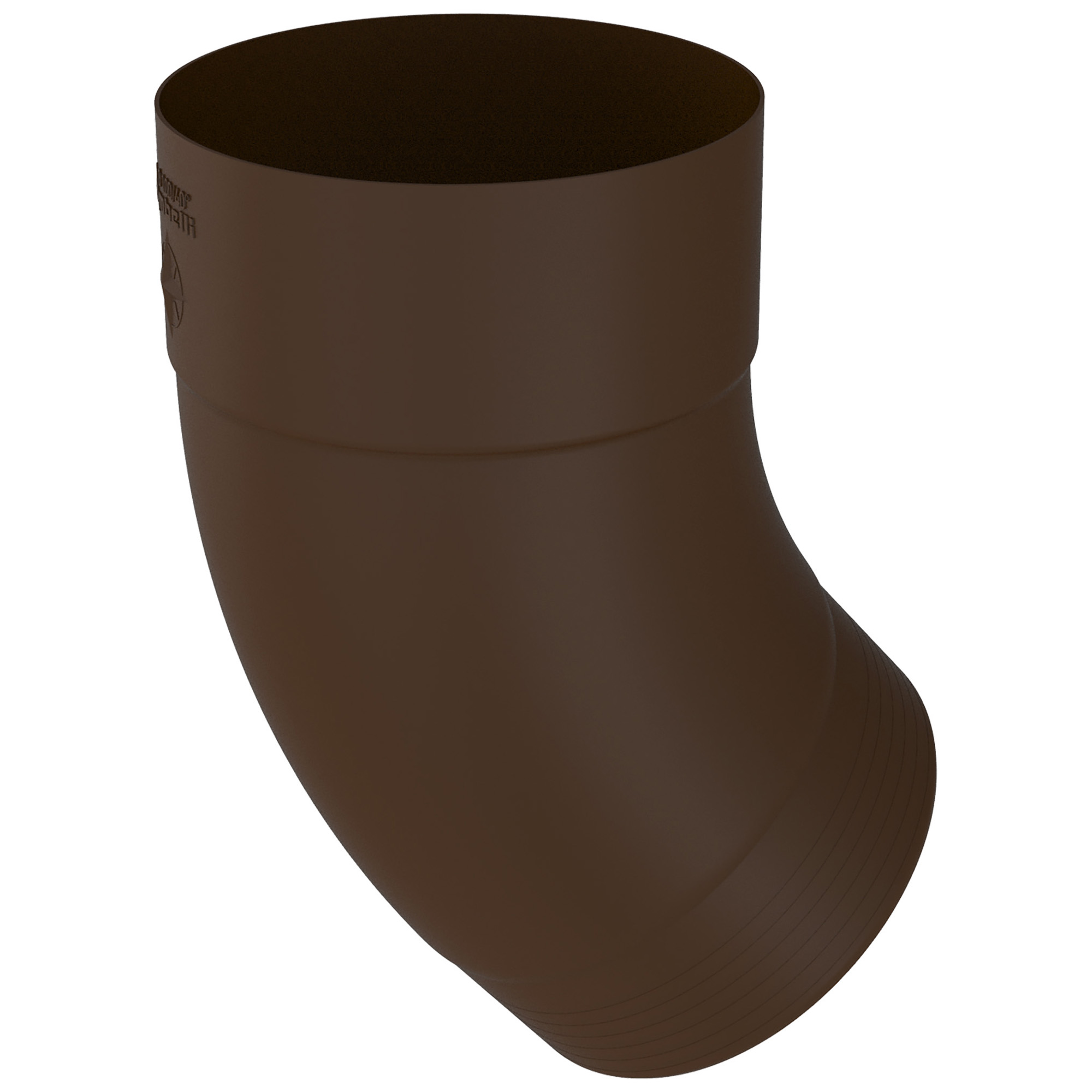

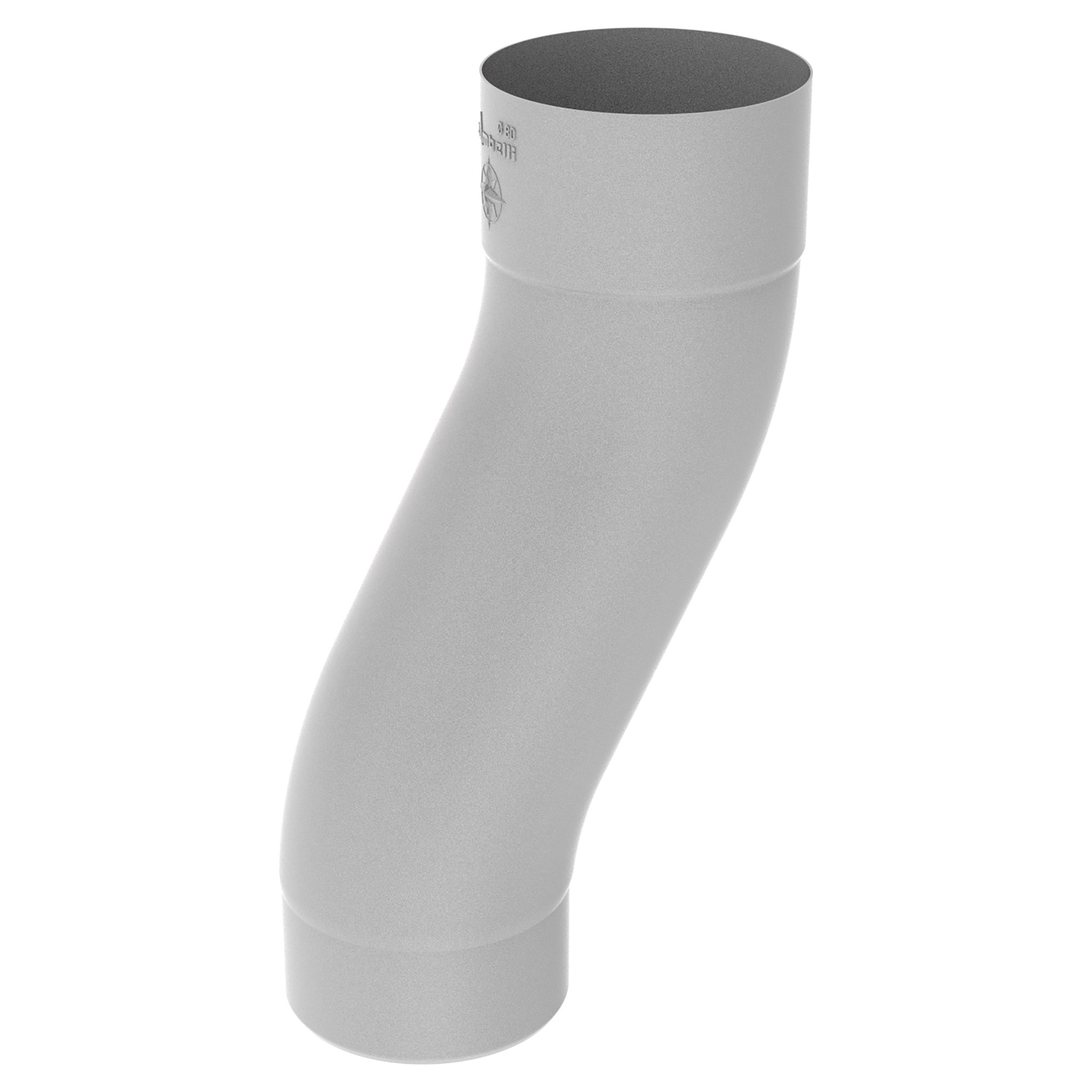

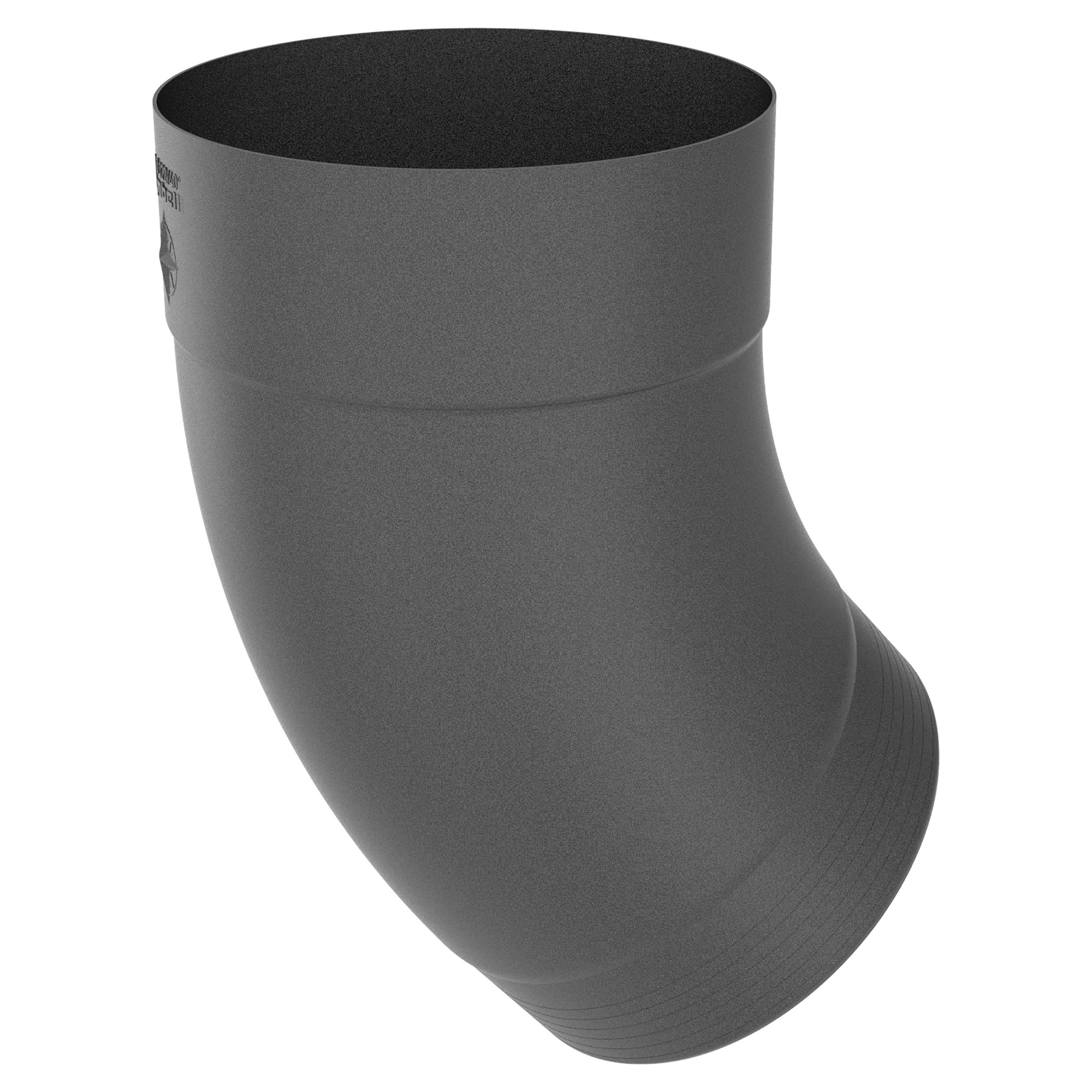

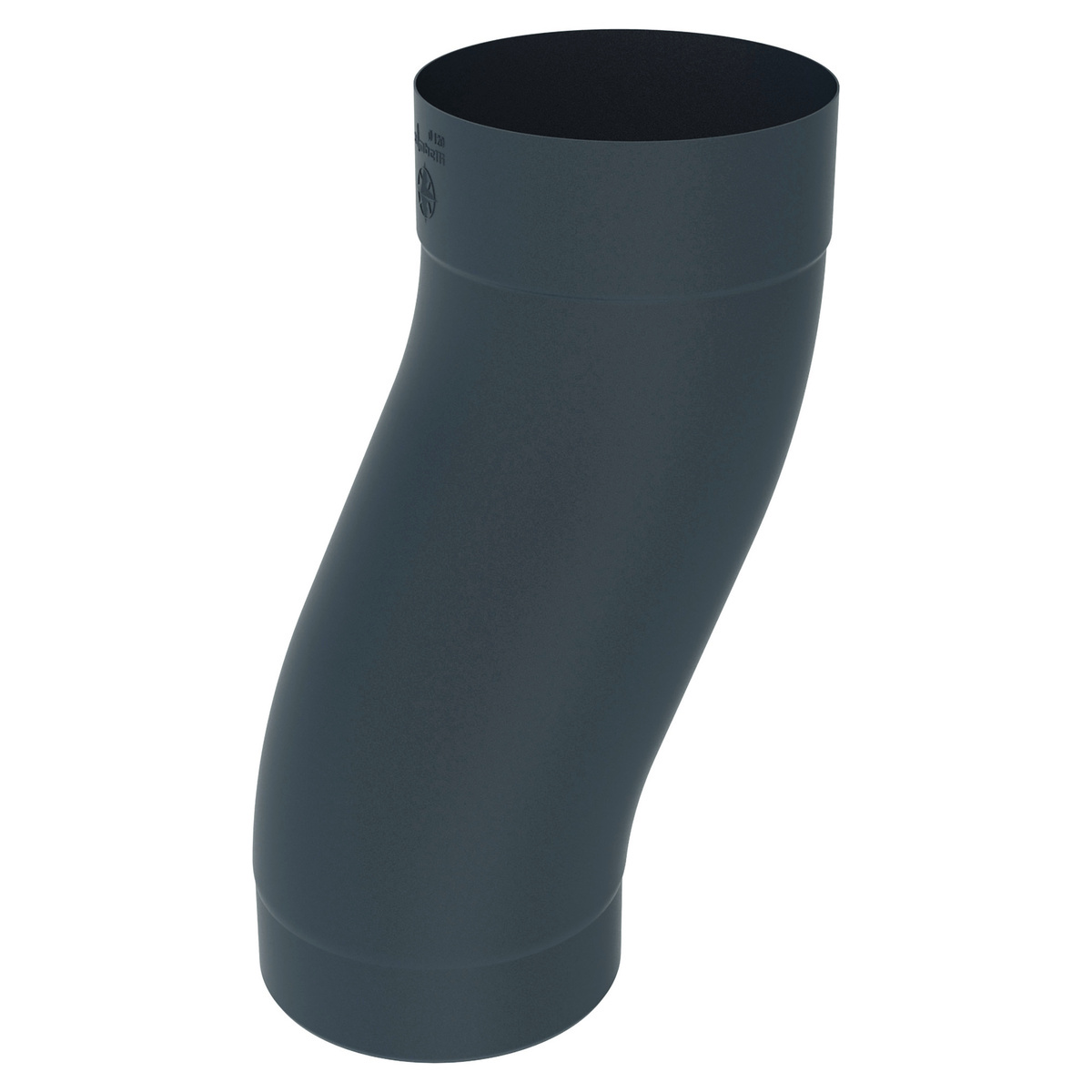

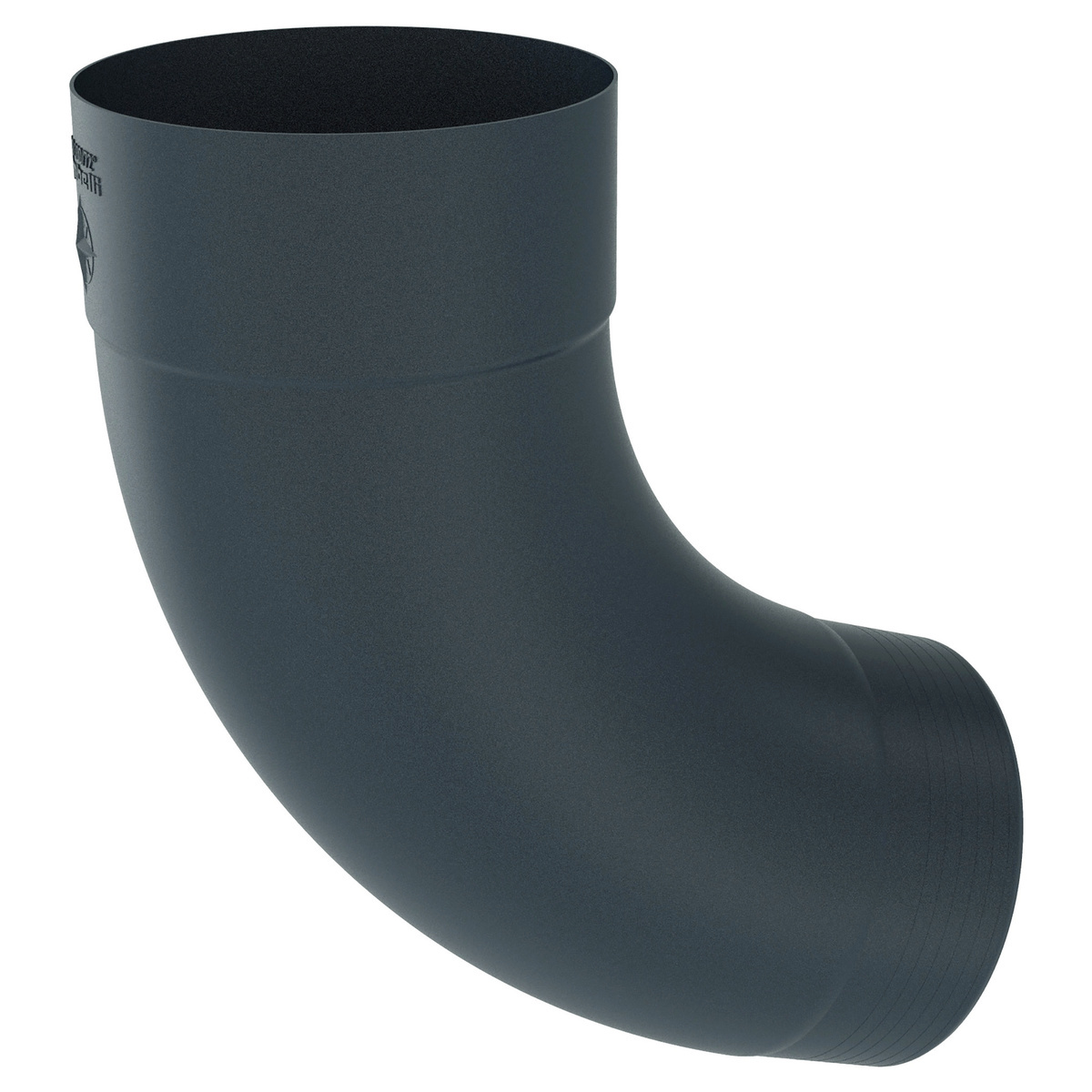

Rohrbögen und Zwischenstücke	Bei Dachüberstand, Wandversatz oder einer Richtungsänderung zwischen Stutzen und weiterem Rohrverlauf.

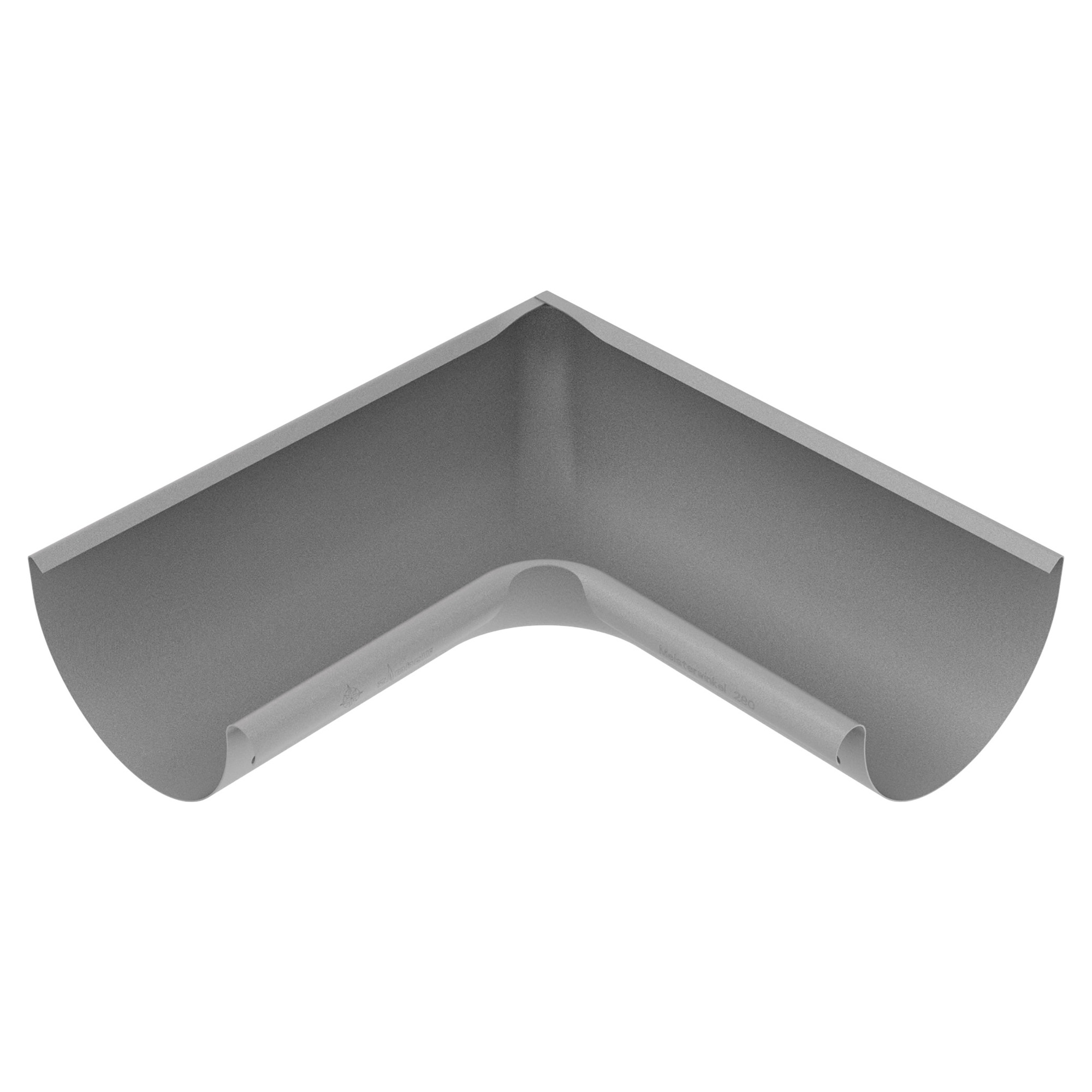

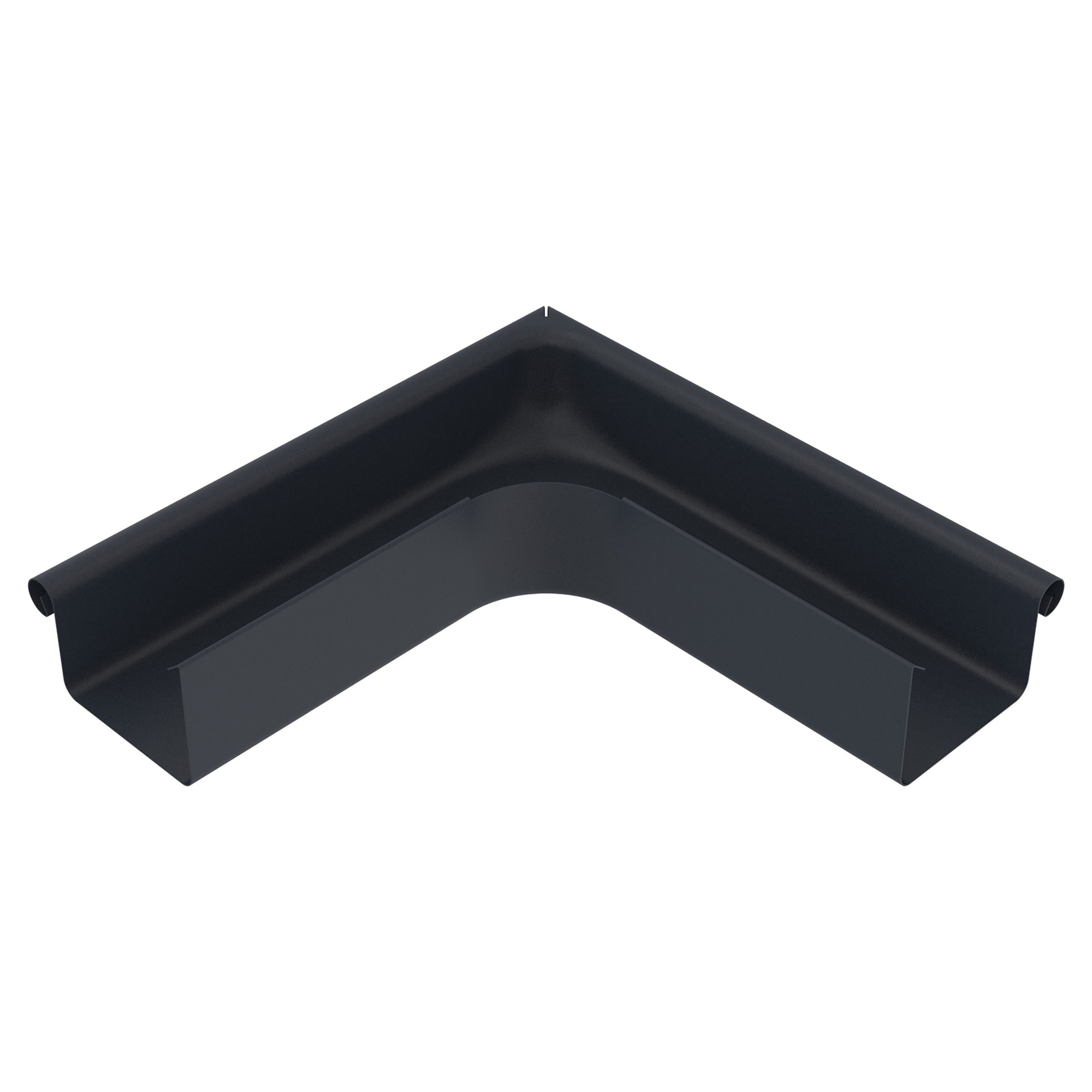

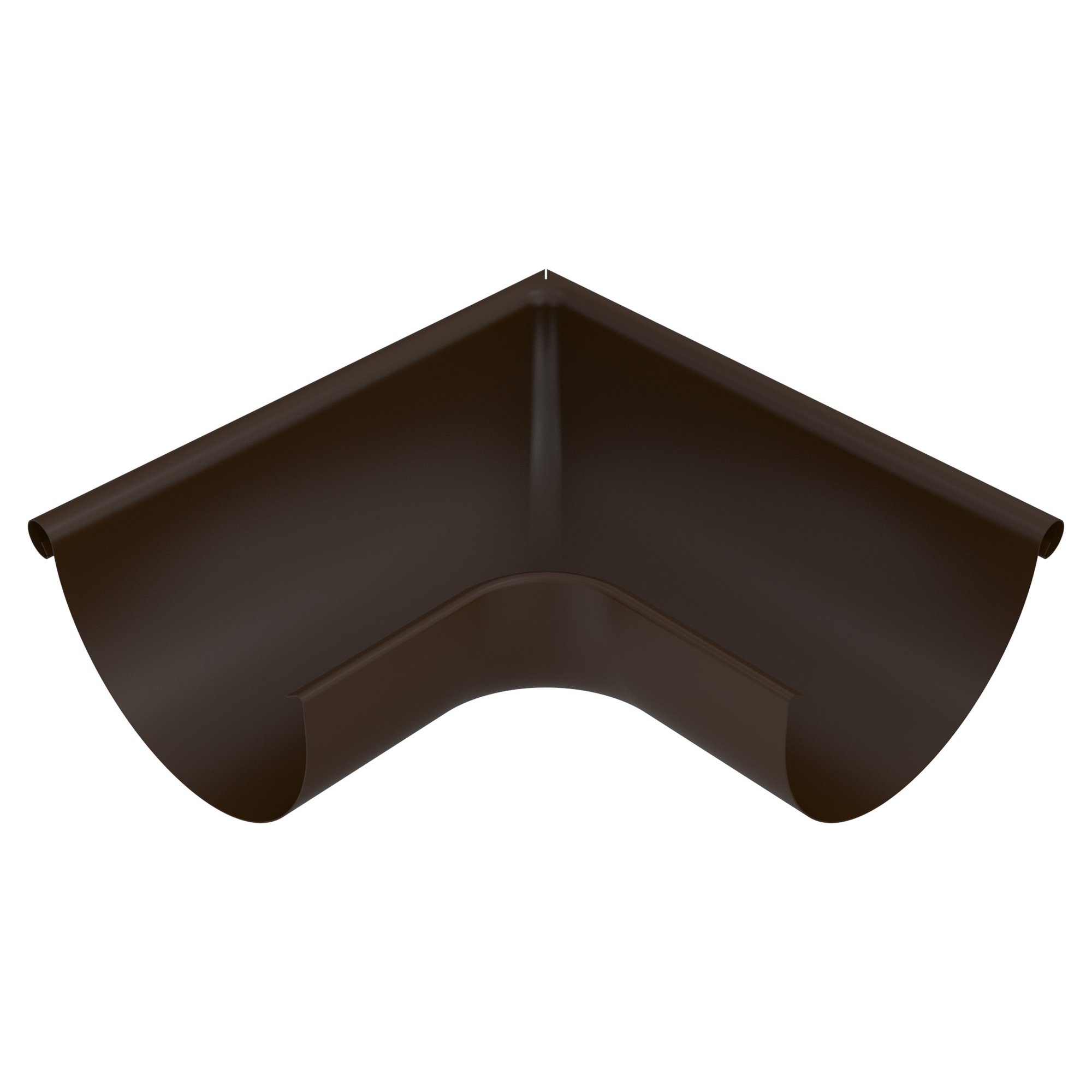

Rinnenwinkel	Wenn die Dachrinne um eine Gebäudeecke geführt wird. Innen- und Außenecken unterscheiden.

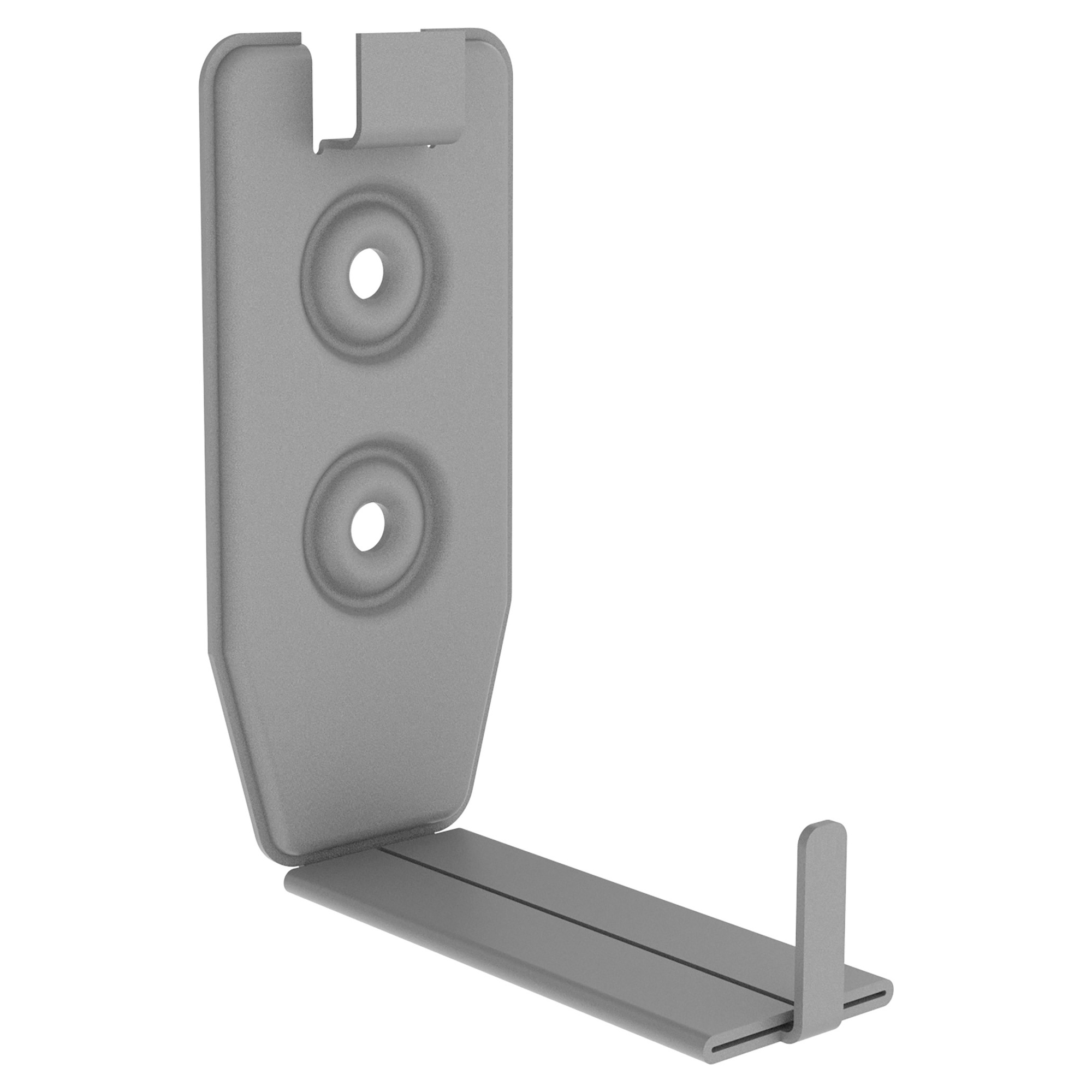

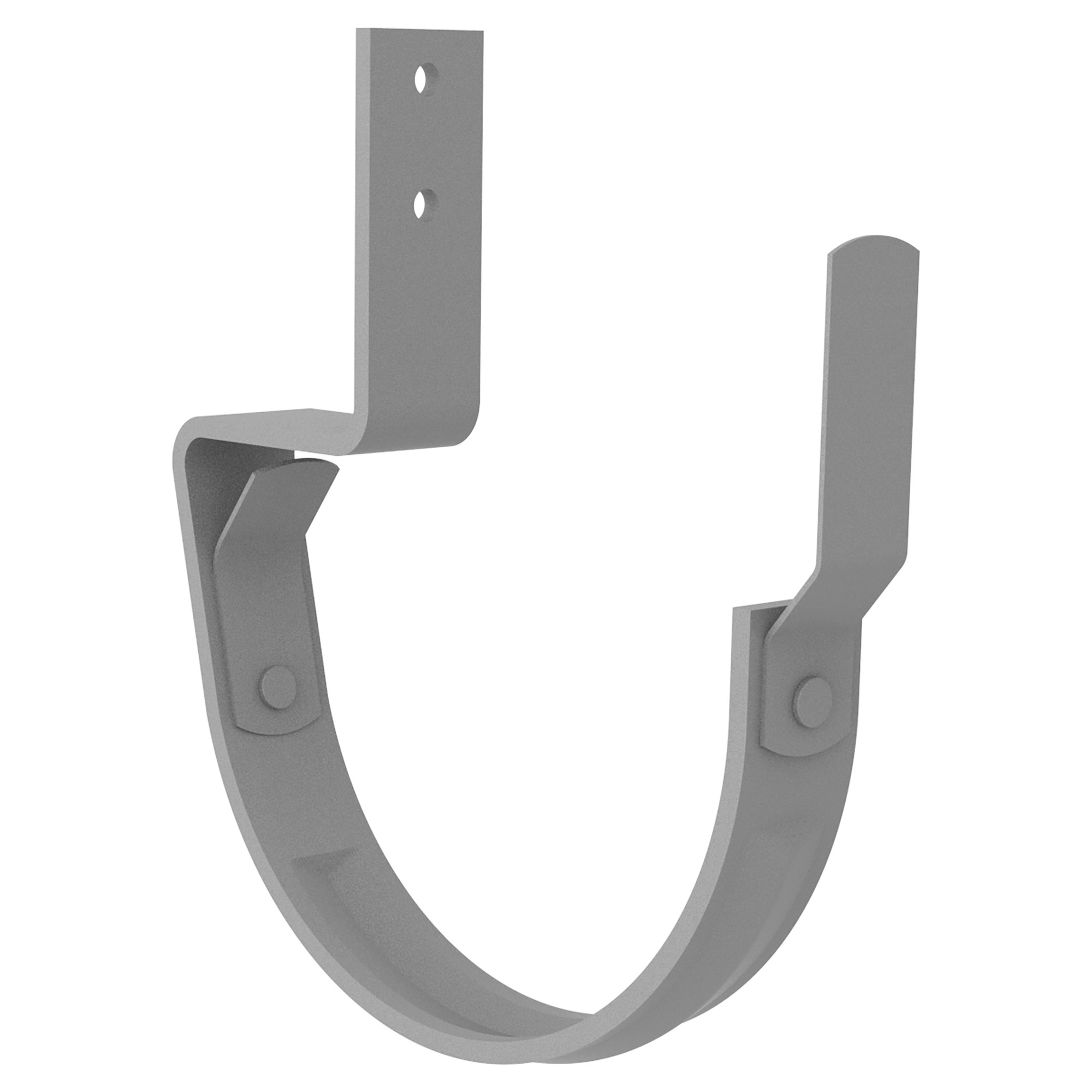

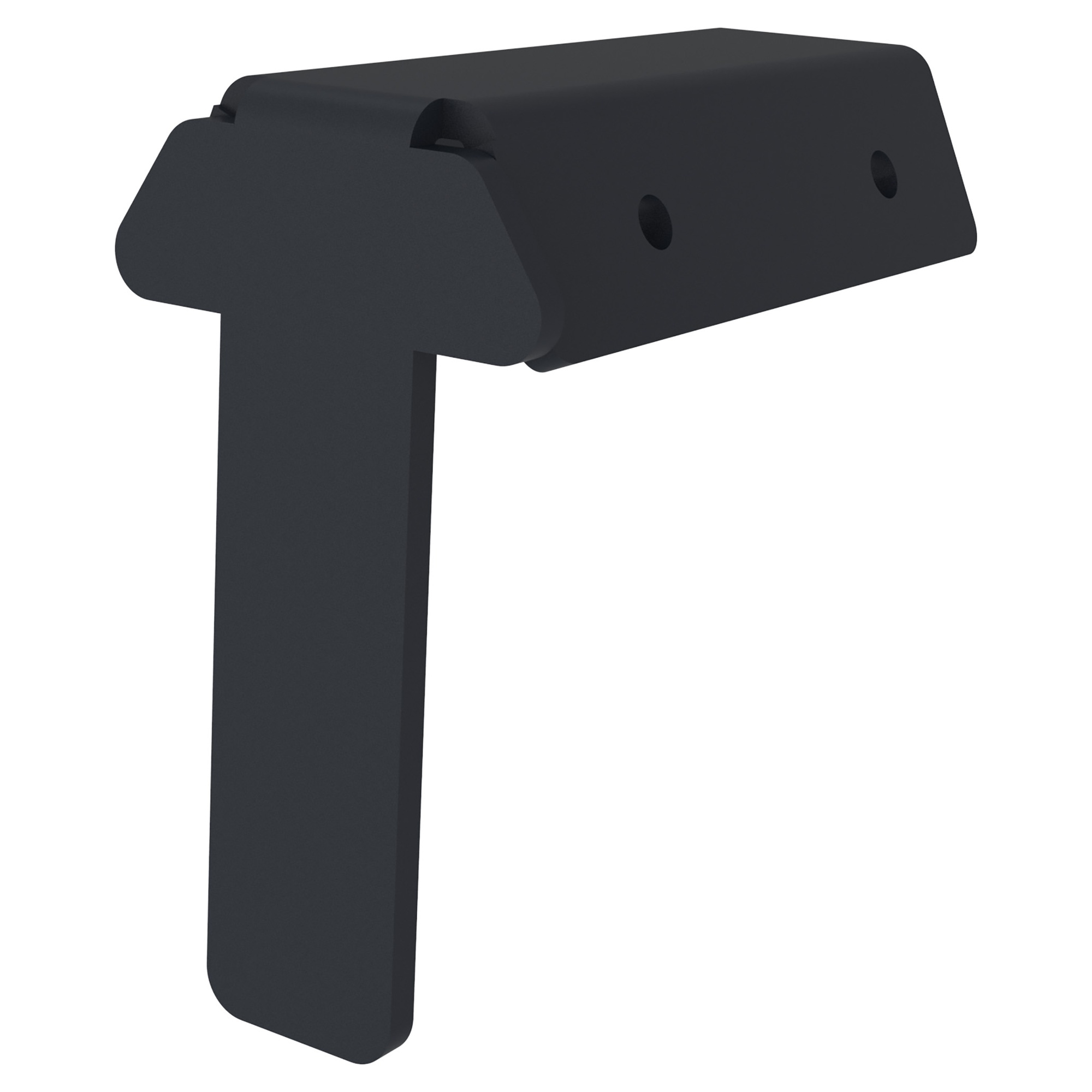

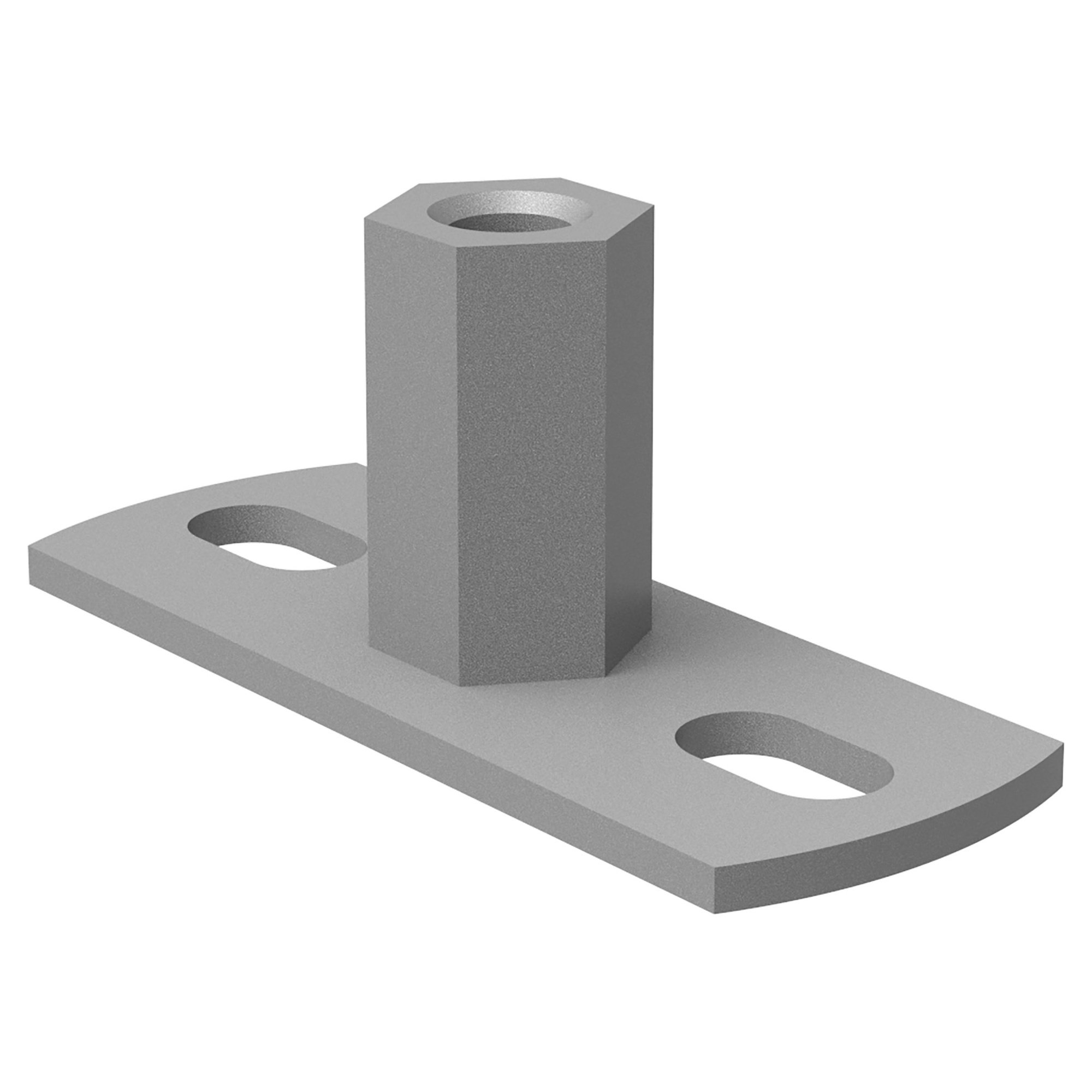

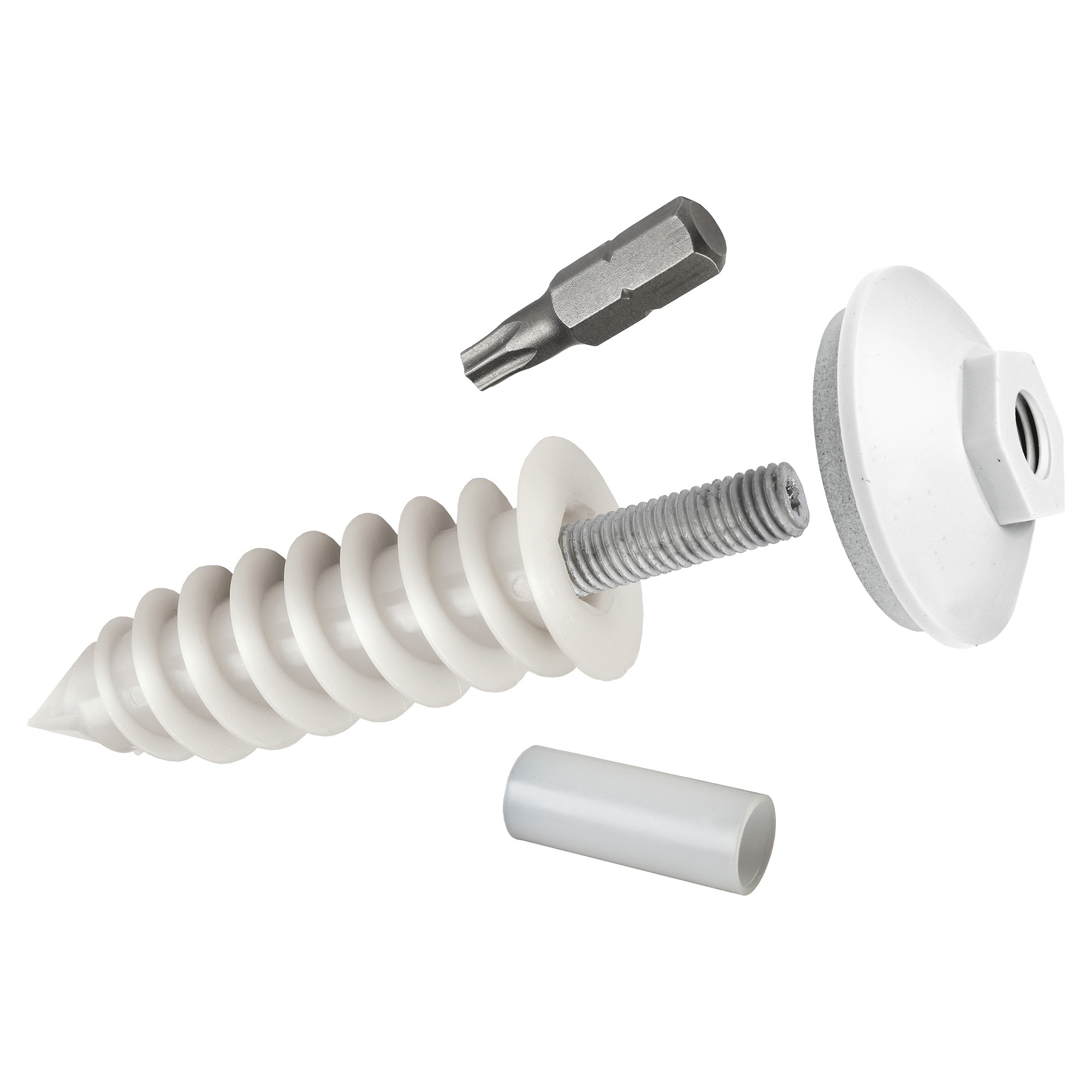

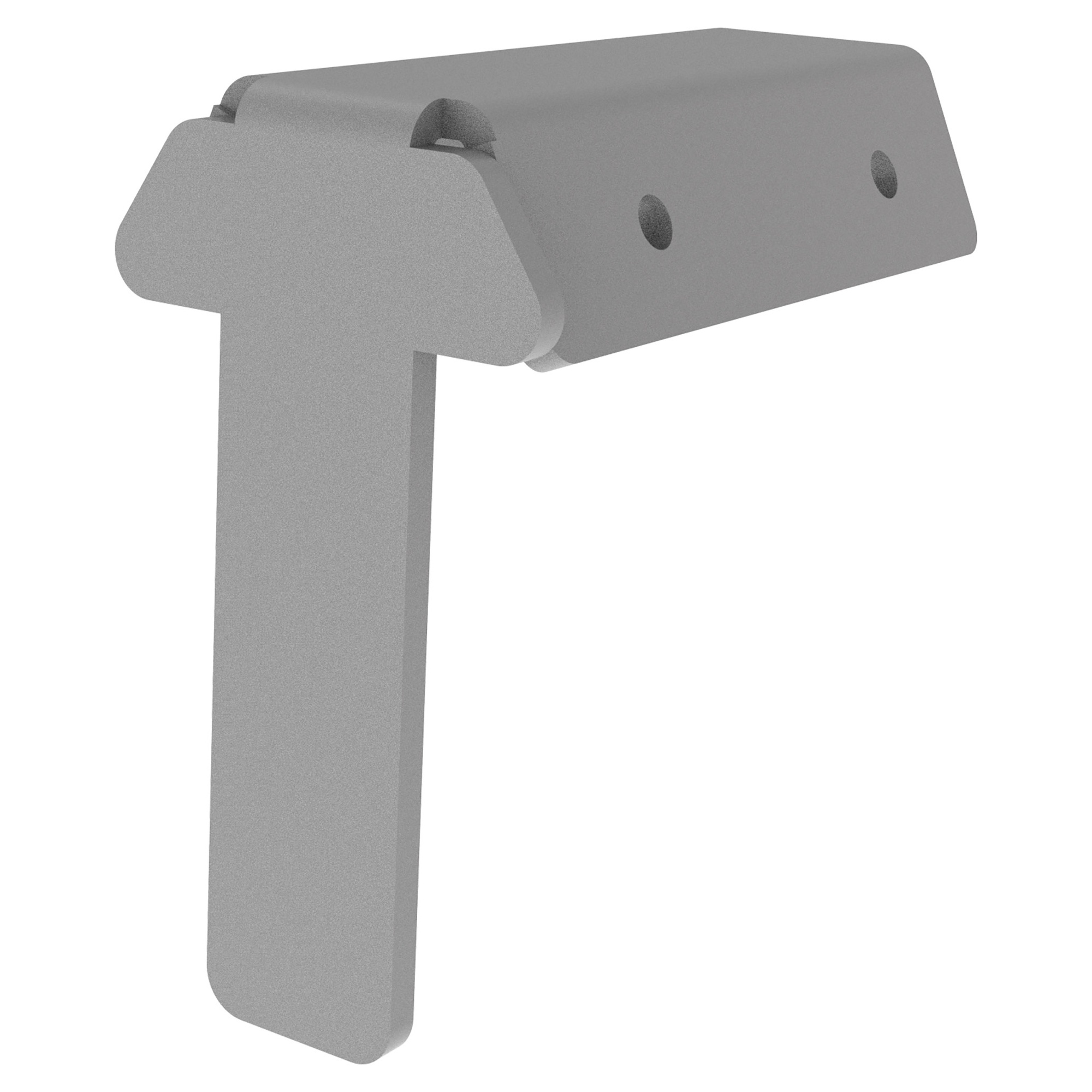

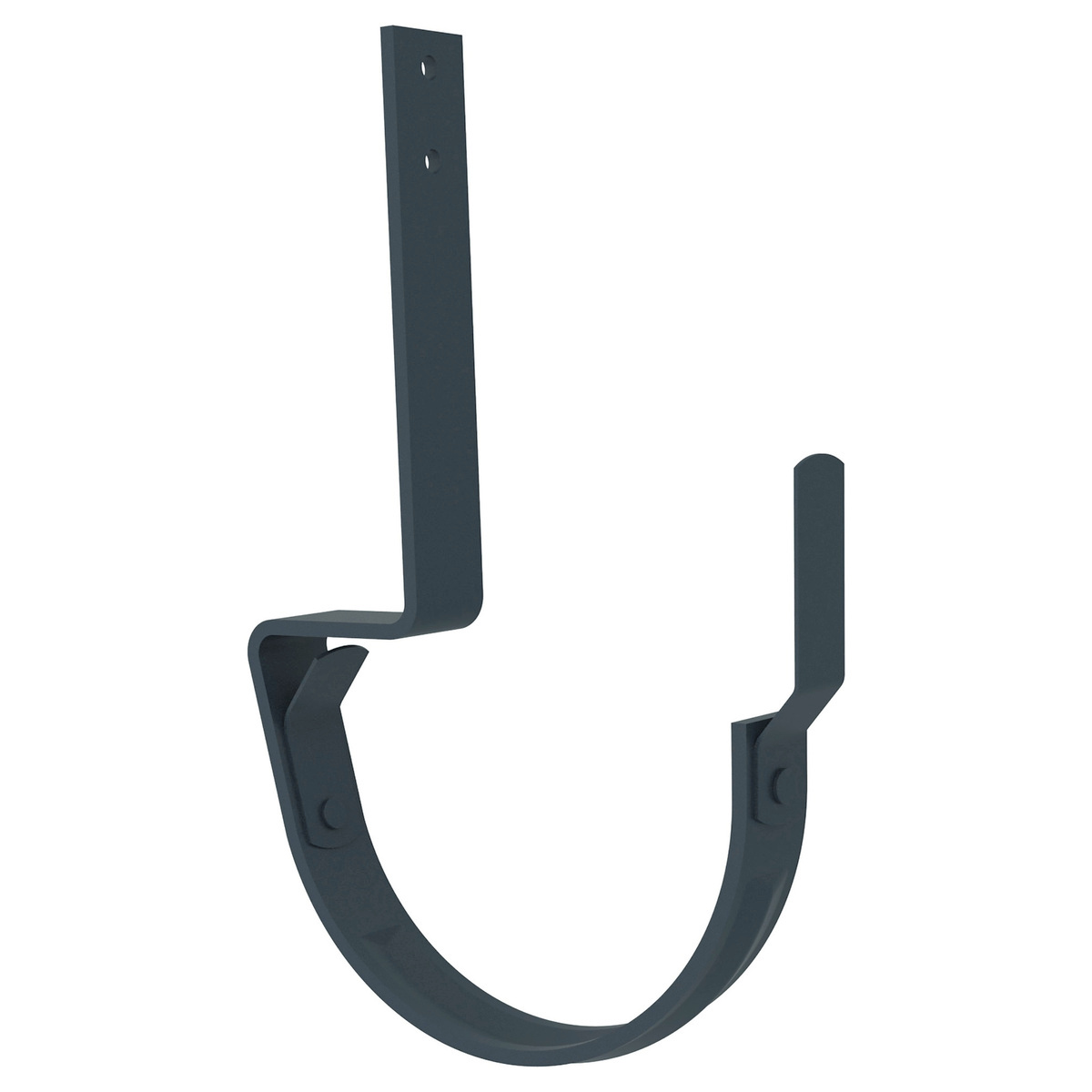

Zusätzliche Halter, Adapter oder Spezialbefestigungen	Bei besonderen Montagestellen, etwa Sandwichpaneelen oder gedämmten Fassaden. Die Befestigung muss zum Untergrund passen.

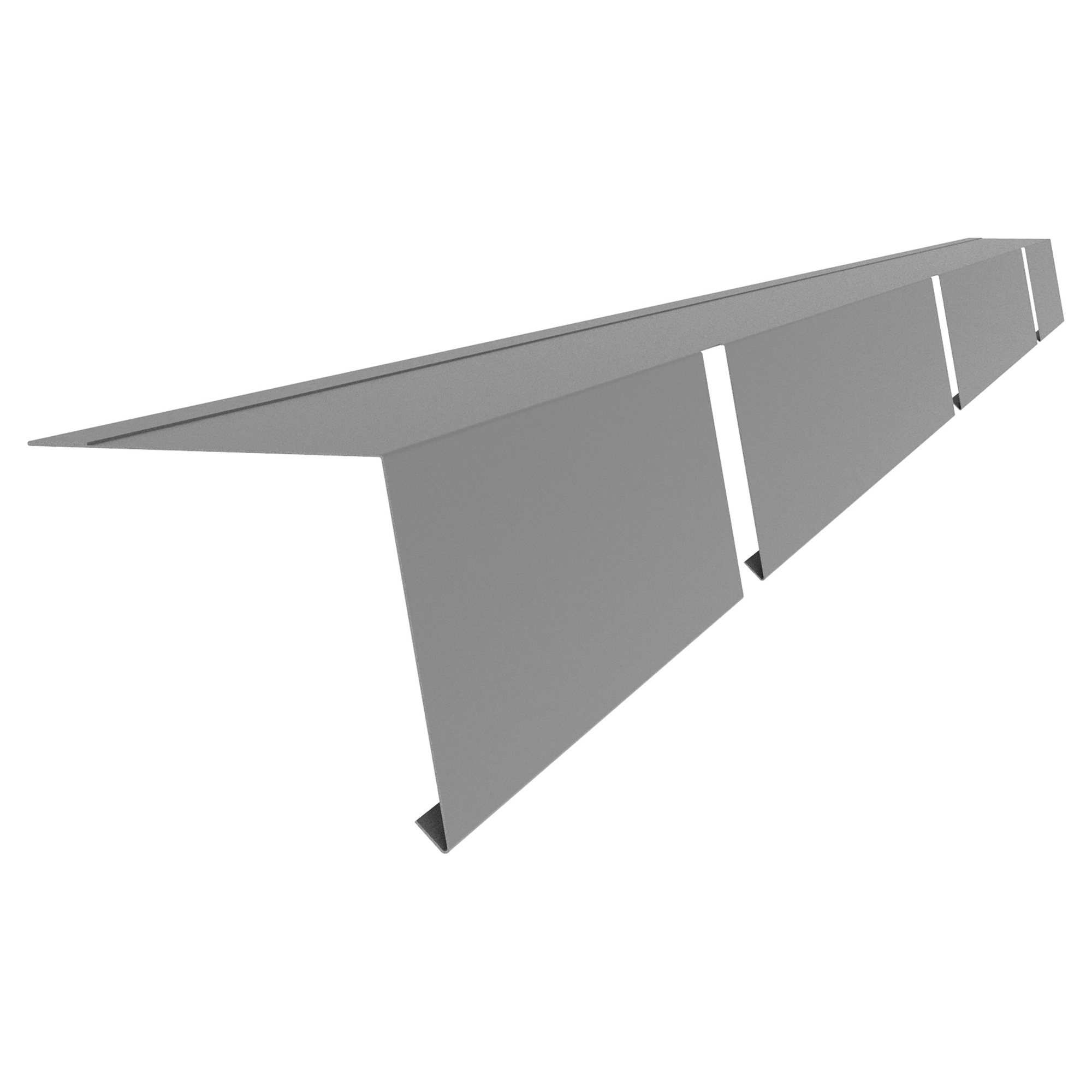

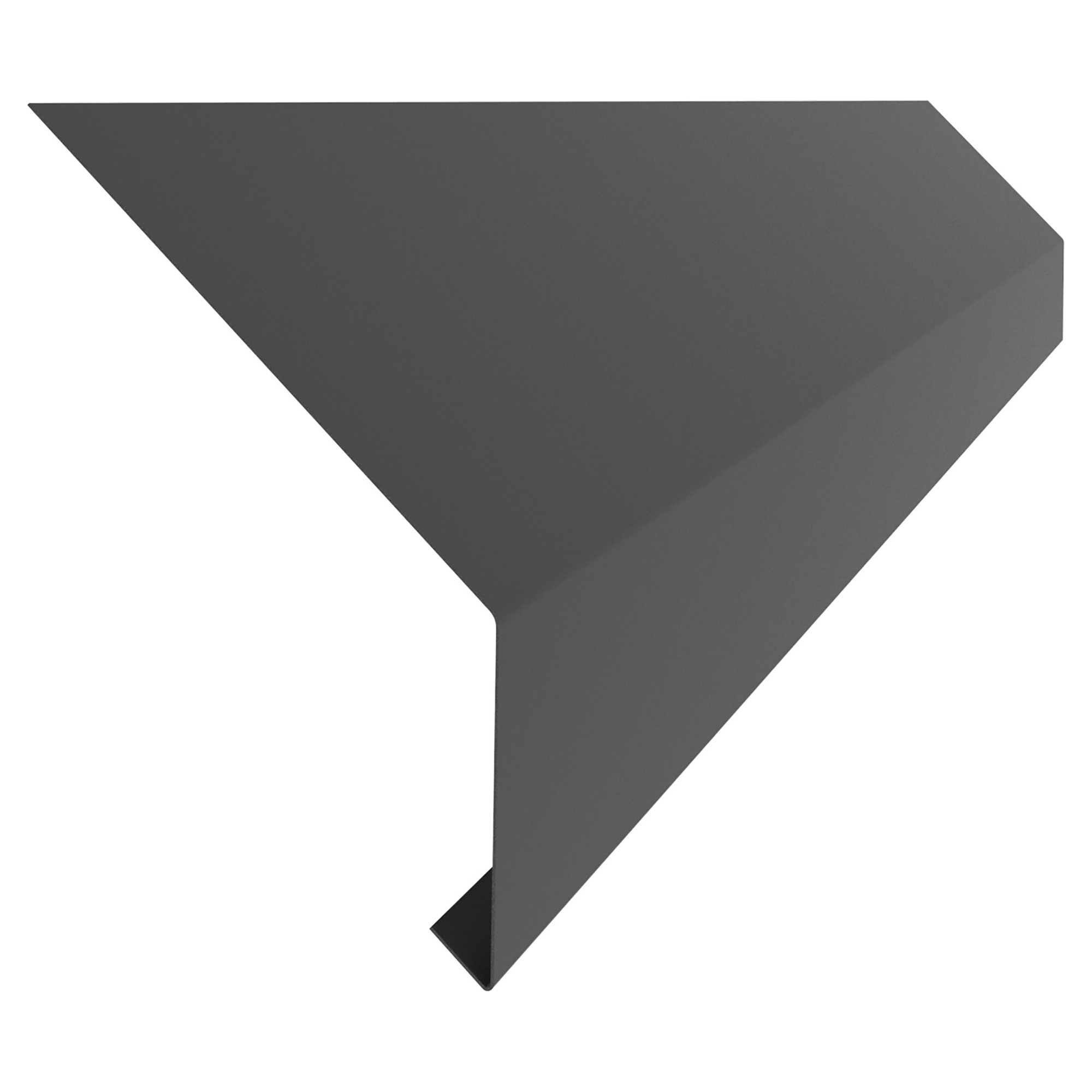

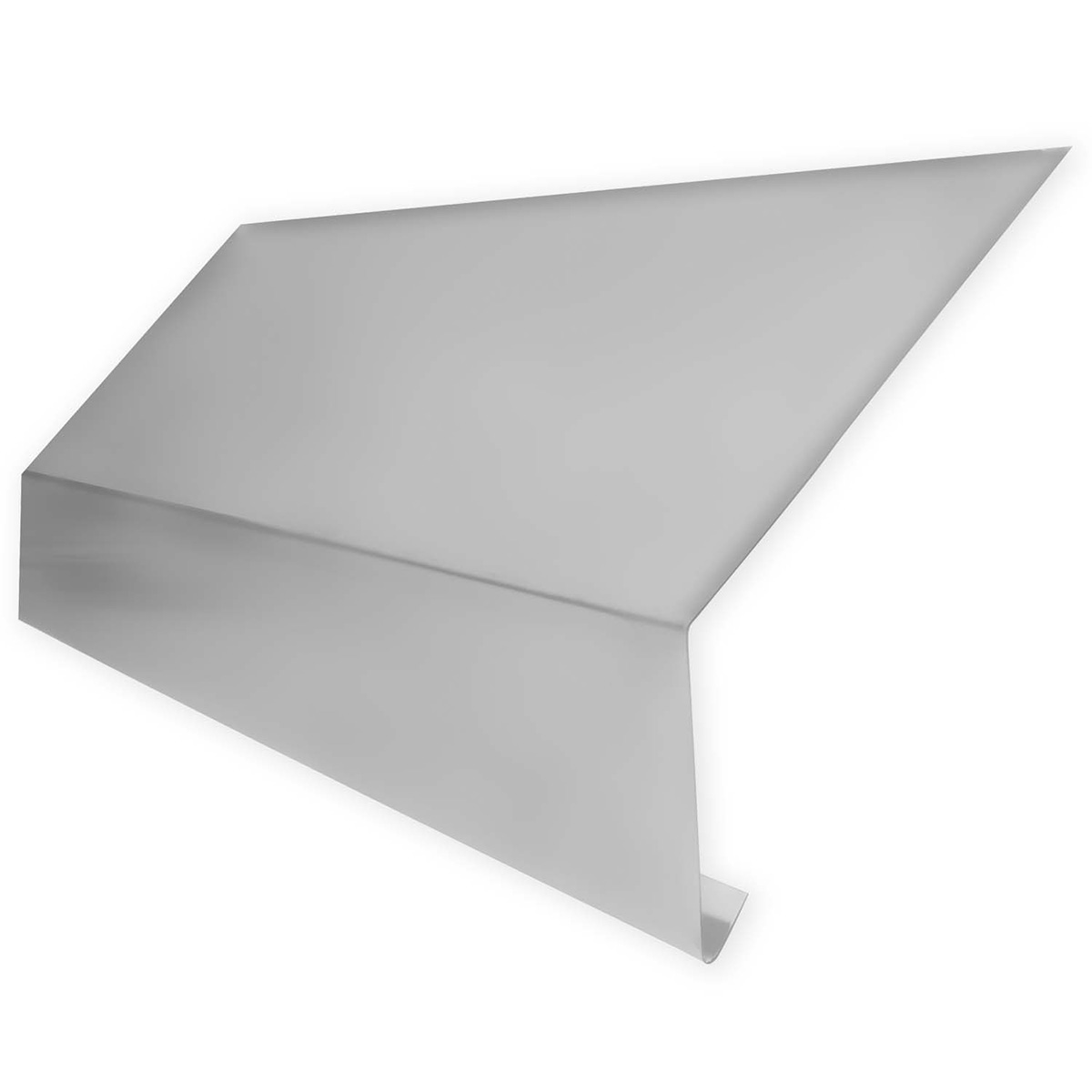

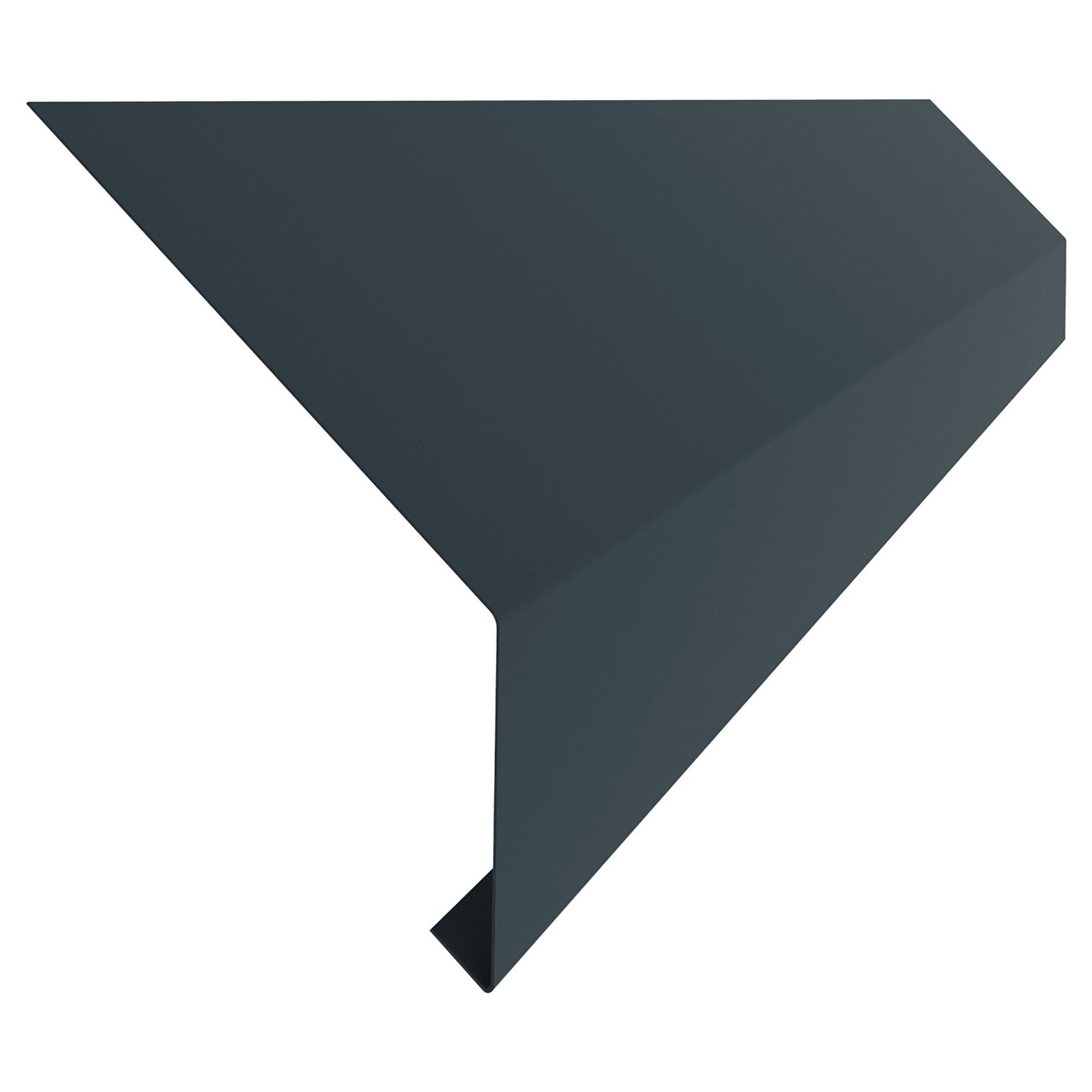

Traufbleche	Wenn die Ausbildung der Dachkante ein Blech zur Wasserführung in die Rinne vorsieht.

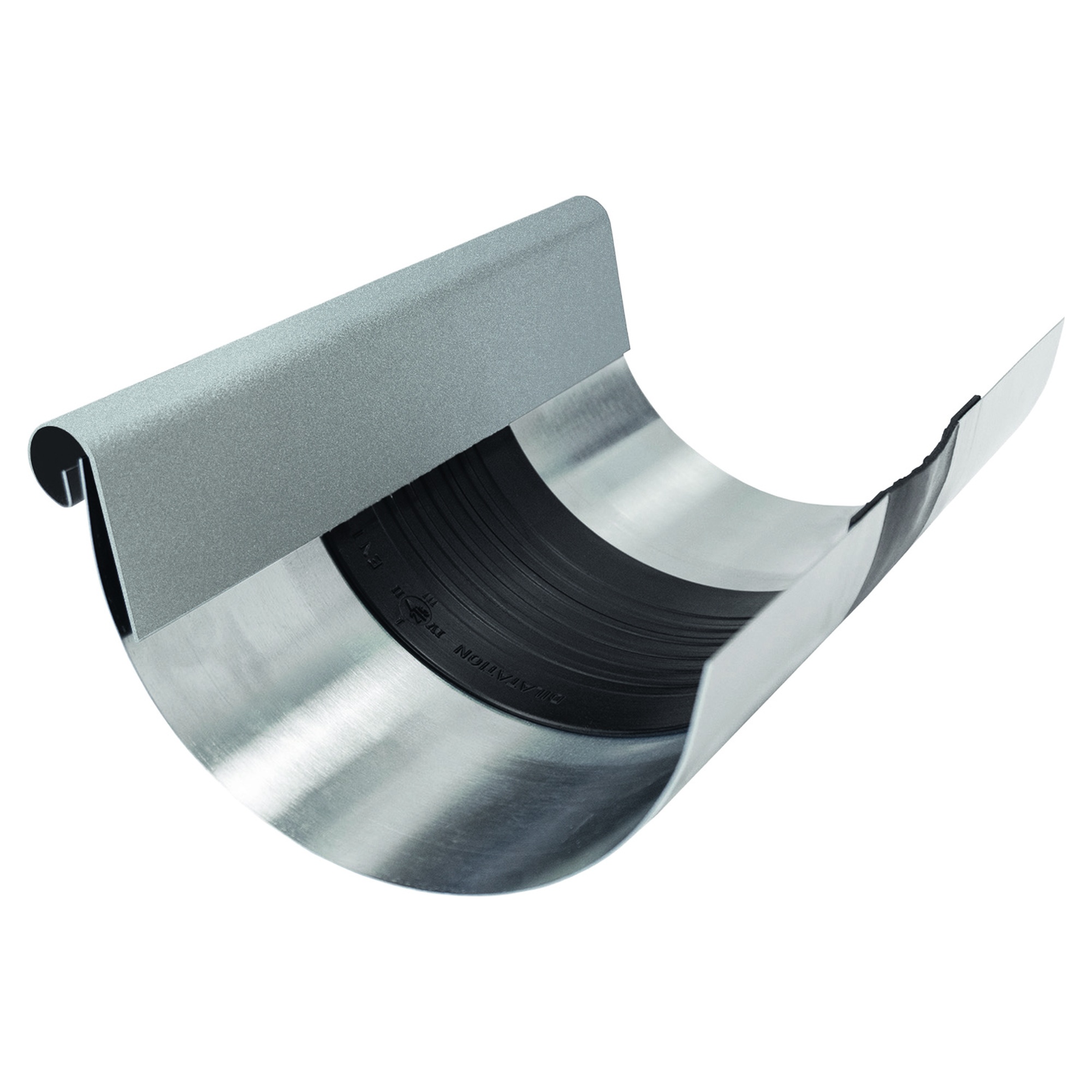

Bewegungsausgleicher	Wenn das gewählte System einen Ausgleich der temperaturbedingten Längenänderung verlangt. Position und Ausführung werden passend zum Rinnenlauf festgelegt.

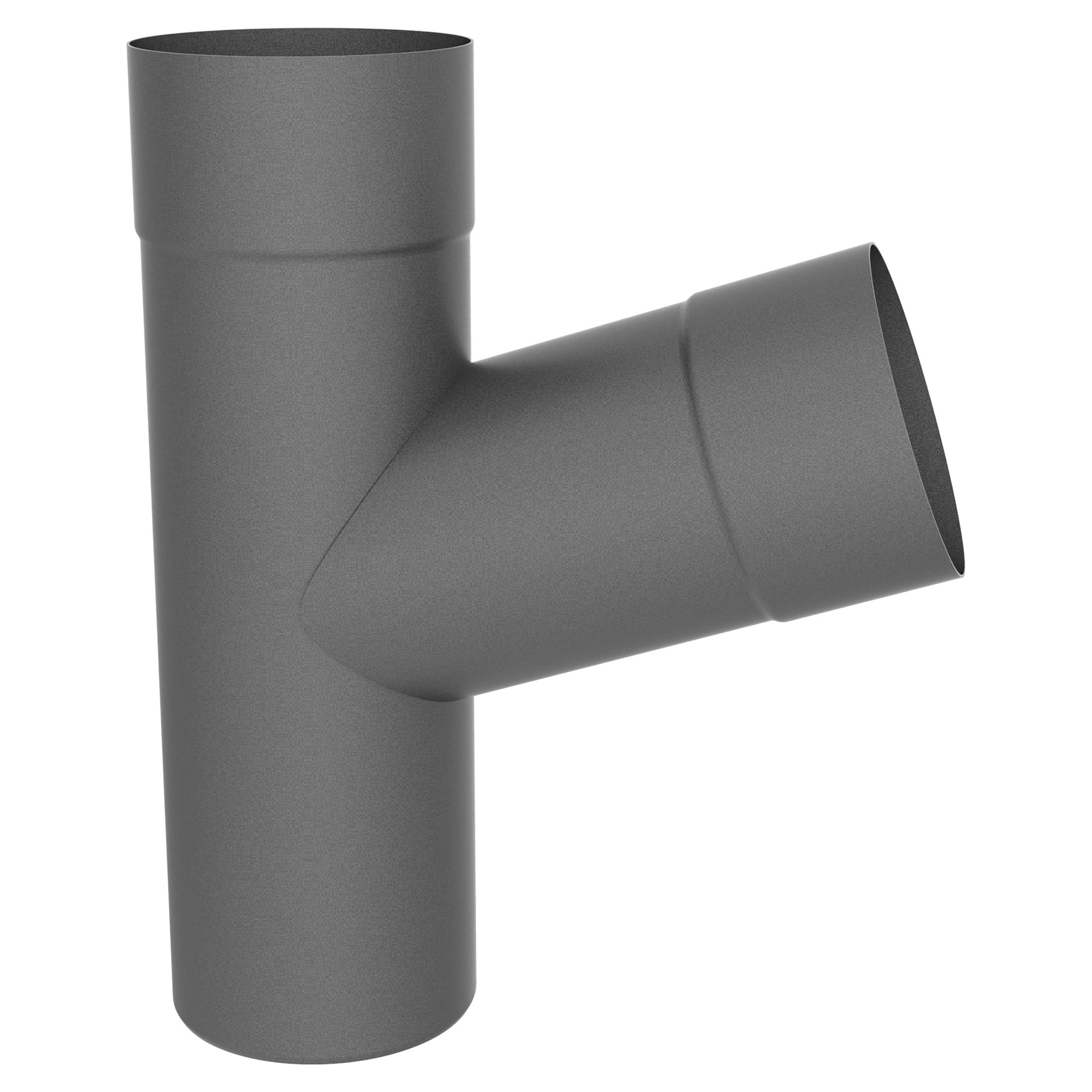

Rohrabzweige	Wenn eine weitere Fallleitung angeschlossen wird. Die nachfolgende Leitung muss für die zusammengeführte Wassermenge ausgelegt sein.

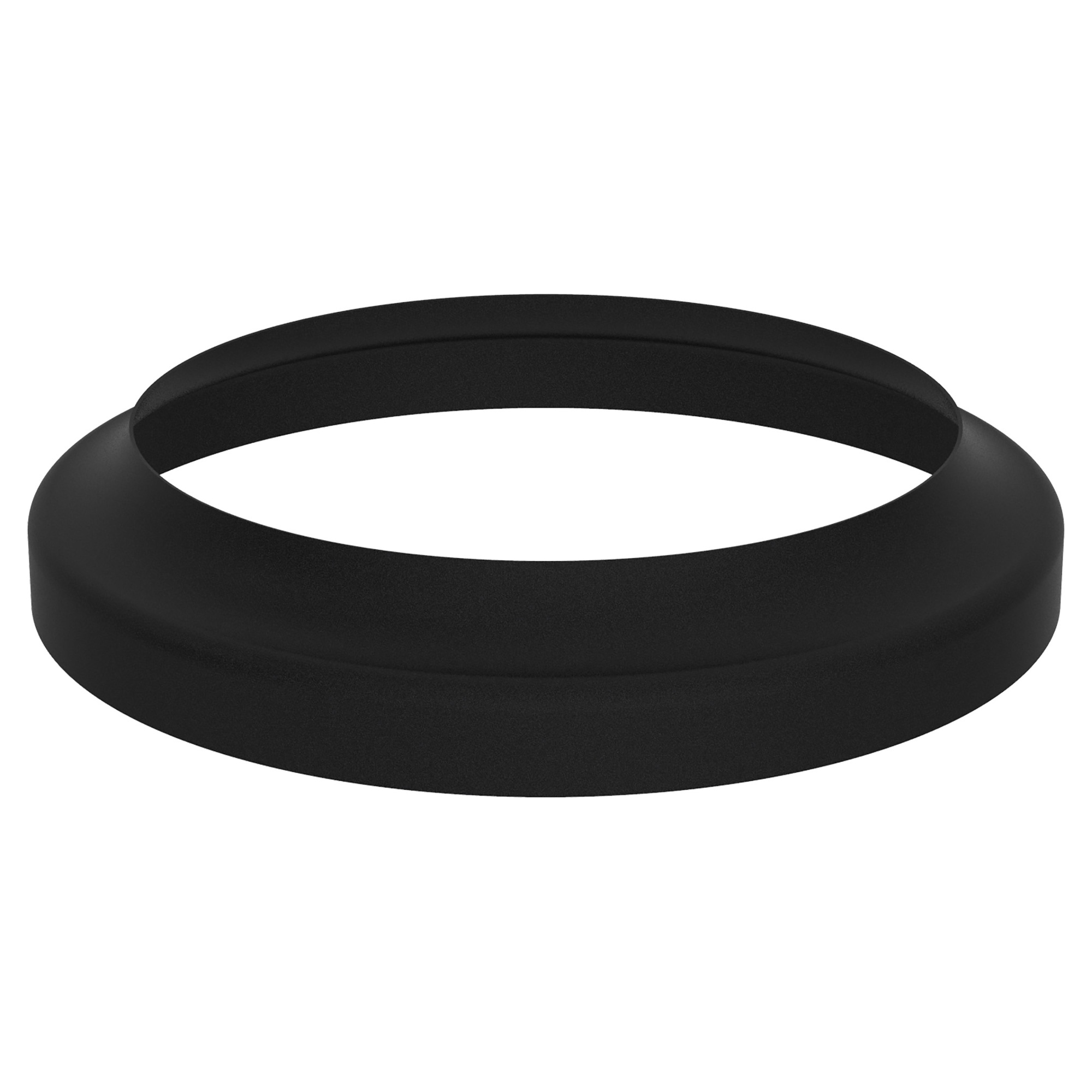

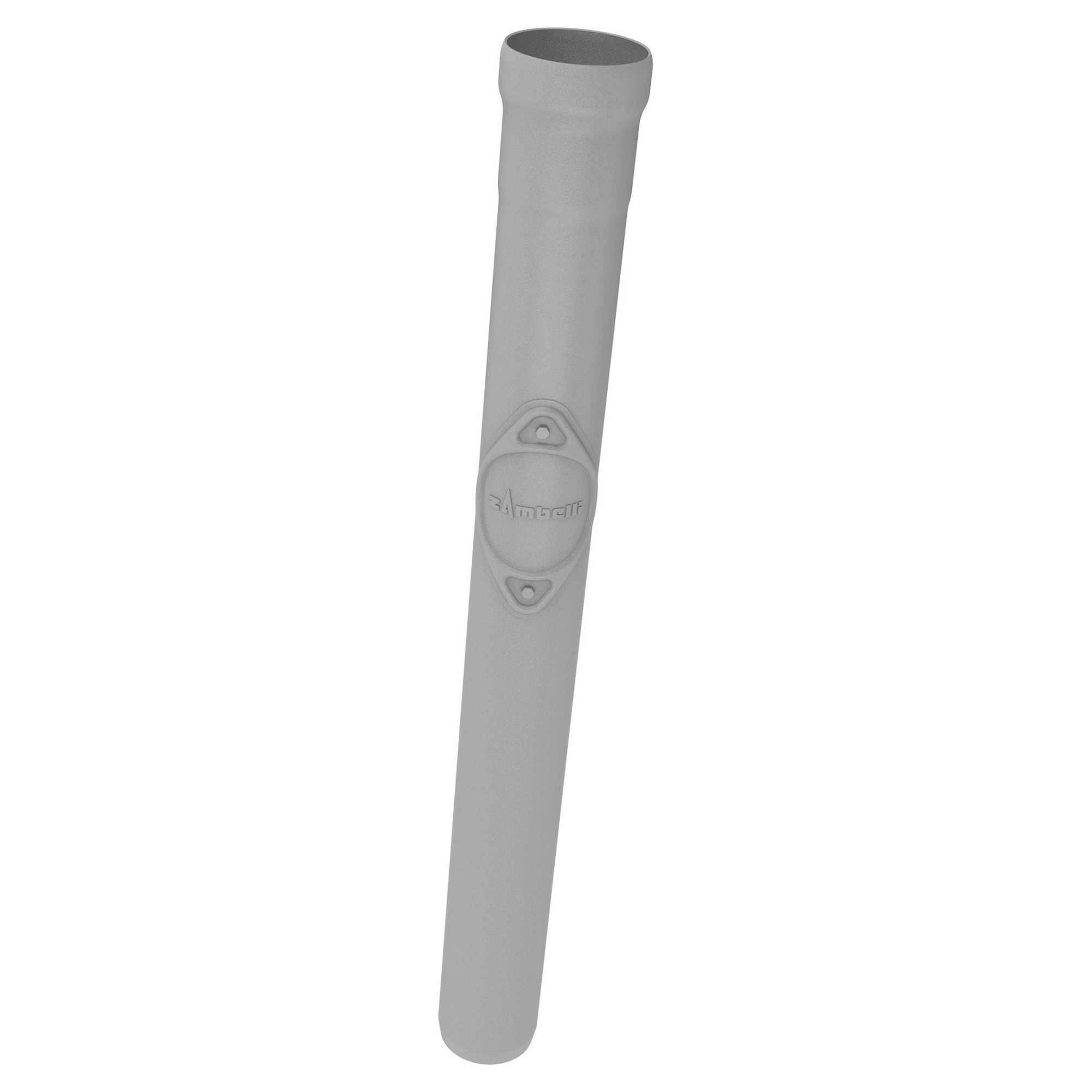

Standrohre, Übergänge, Dichtelemente oder Auslaufbögen	Für den geplanten Anschluss am unteren Rohrende. Welche Teile zusammengehören, hängt vom Anschlussdetail ab.

Optional: Ergänzungen für Deinen Bedarf

Ergänzung	Nutzen und Auswahl

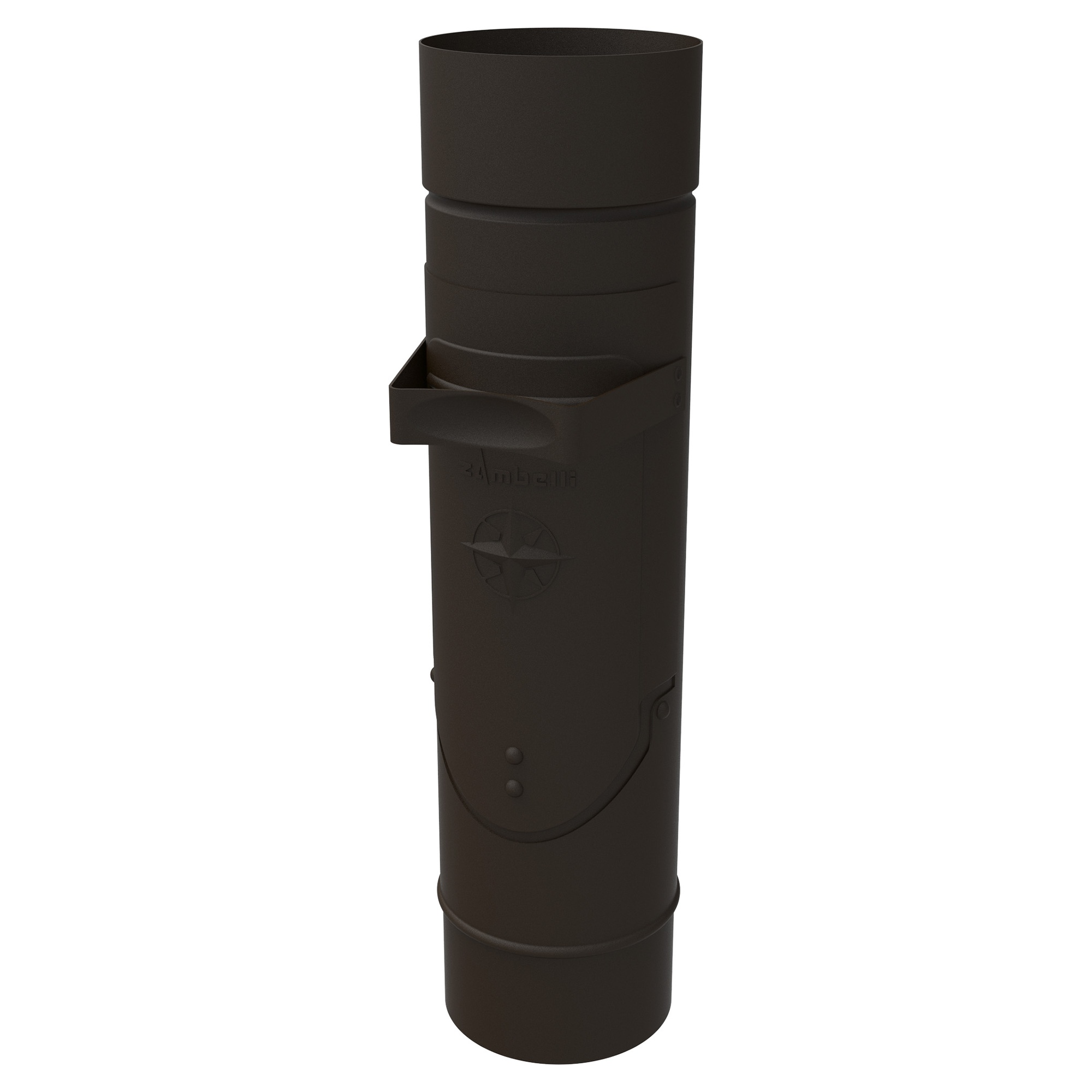

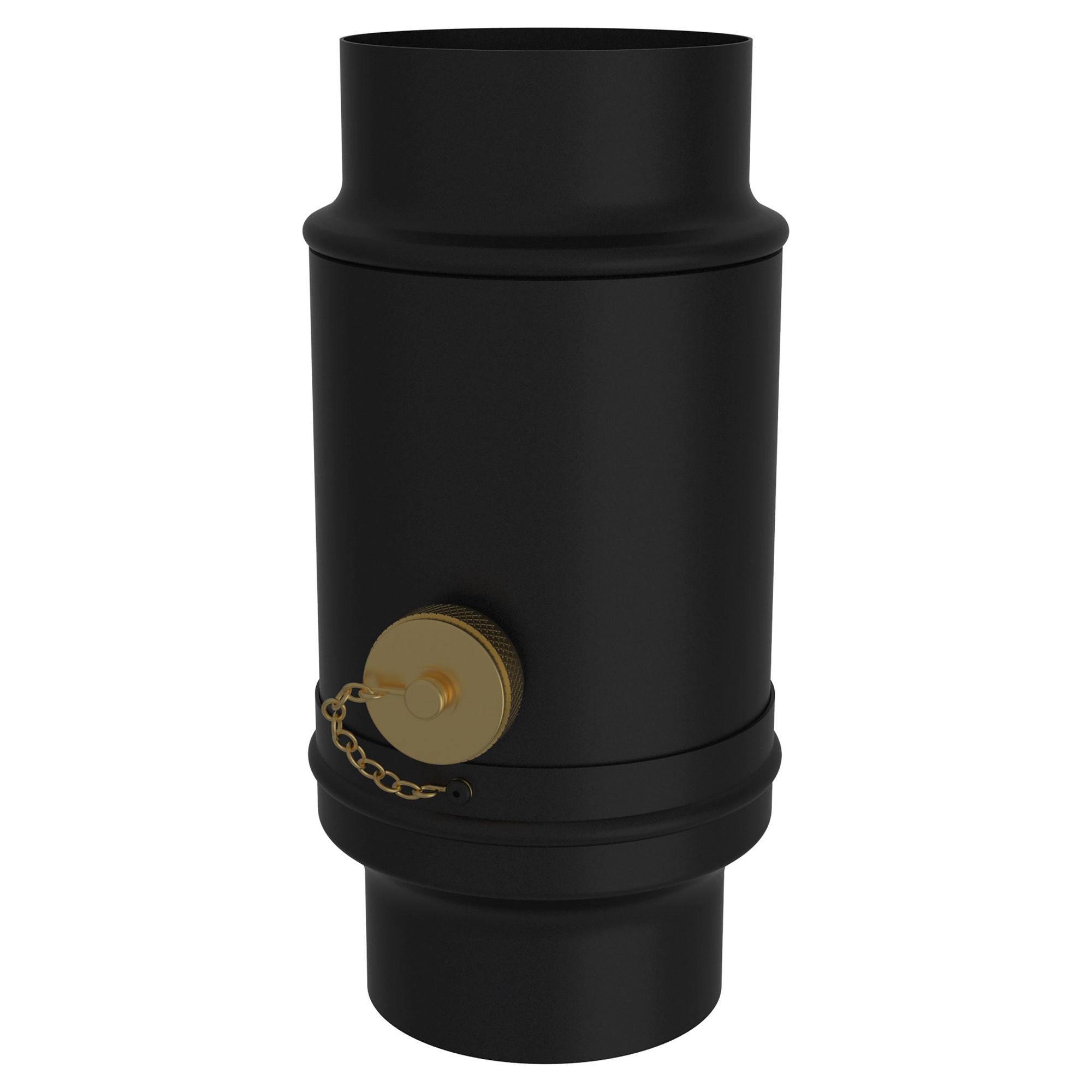

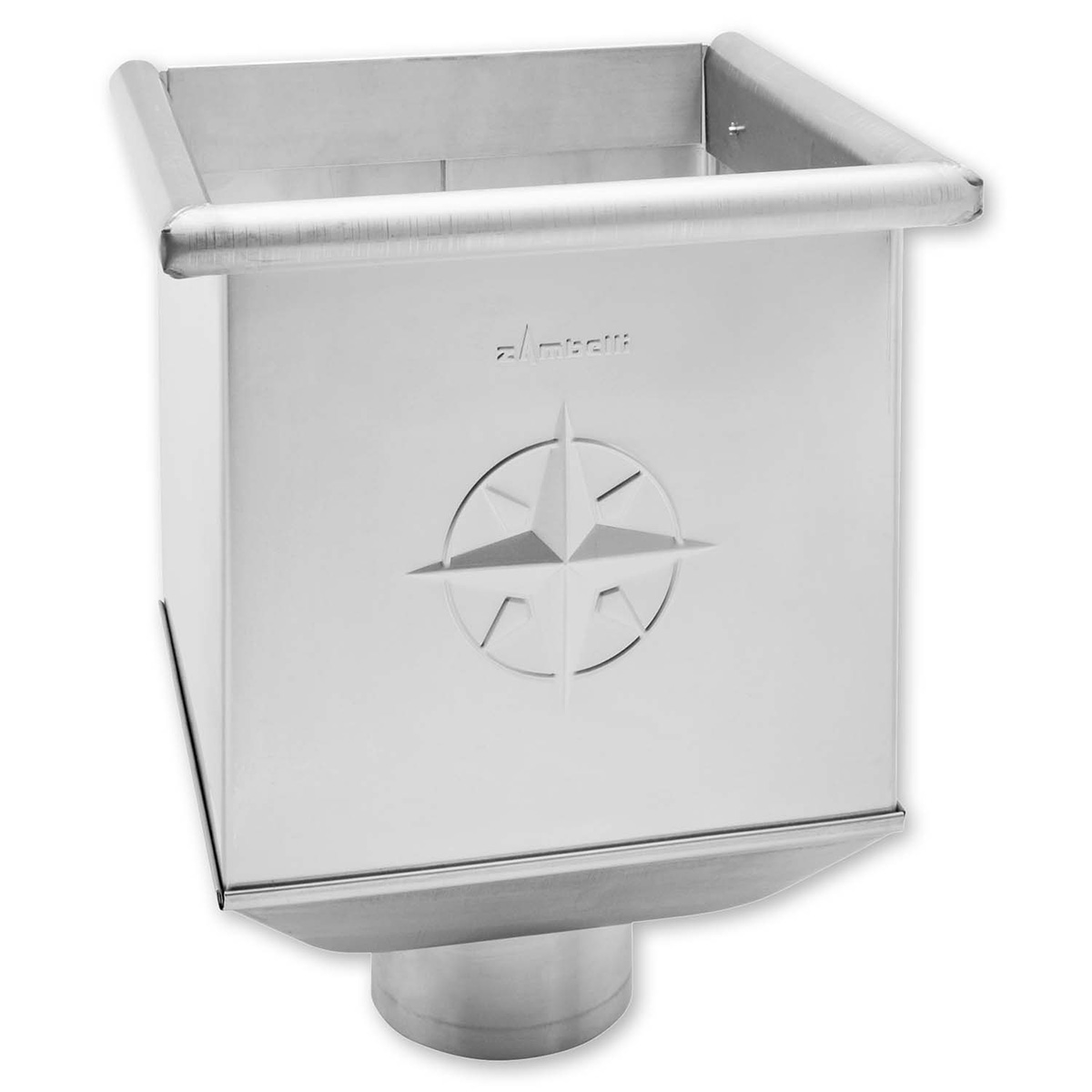

Regenwasserklappe oder Wassersammler	Für eine geplante Regenwasserentnahme, zum Beispiel in eine Regentonne. Passend zu Rohr und Anschluss auswählen.
Laubschutz oder Rinnensieb	Kann je nach Ausführung Laub zurückhalten. Regelmäßige Kontrolle und Reinigung bleiben erforderlich.

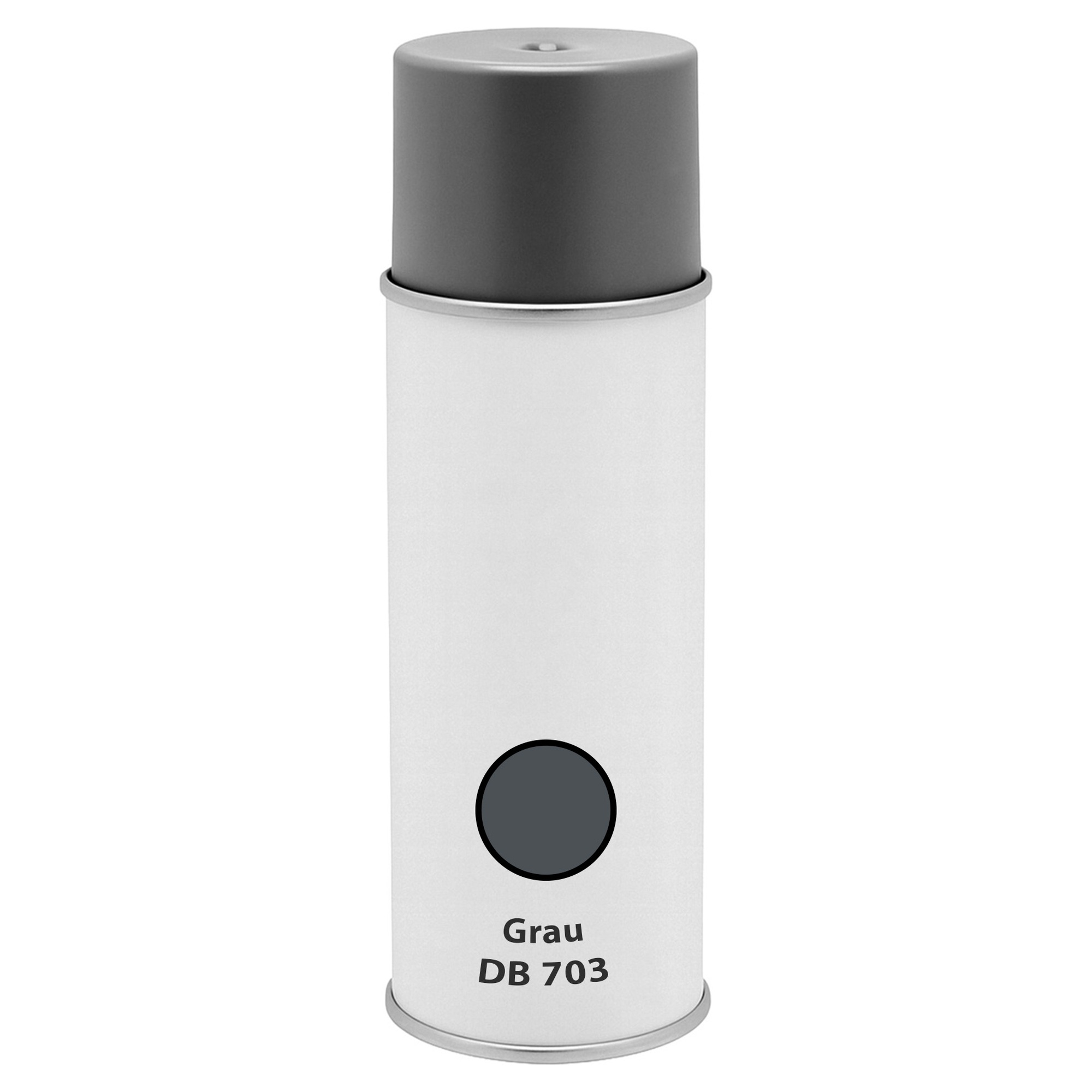

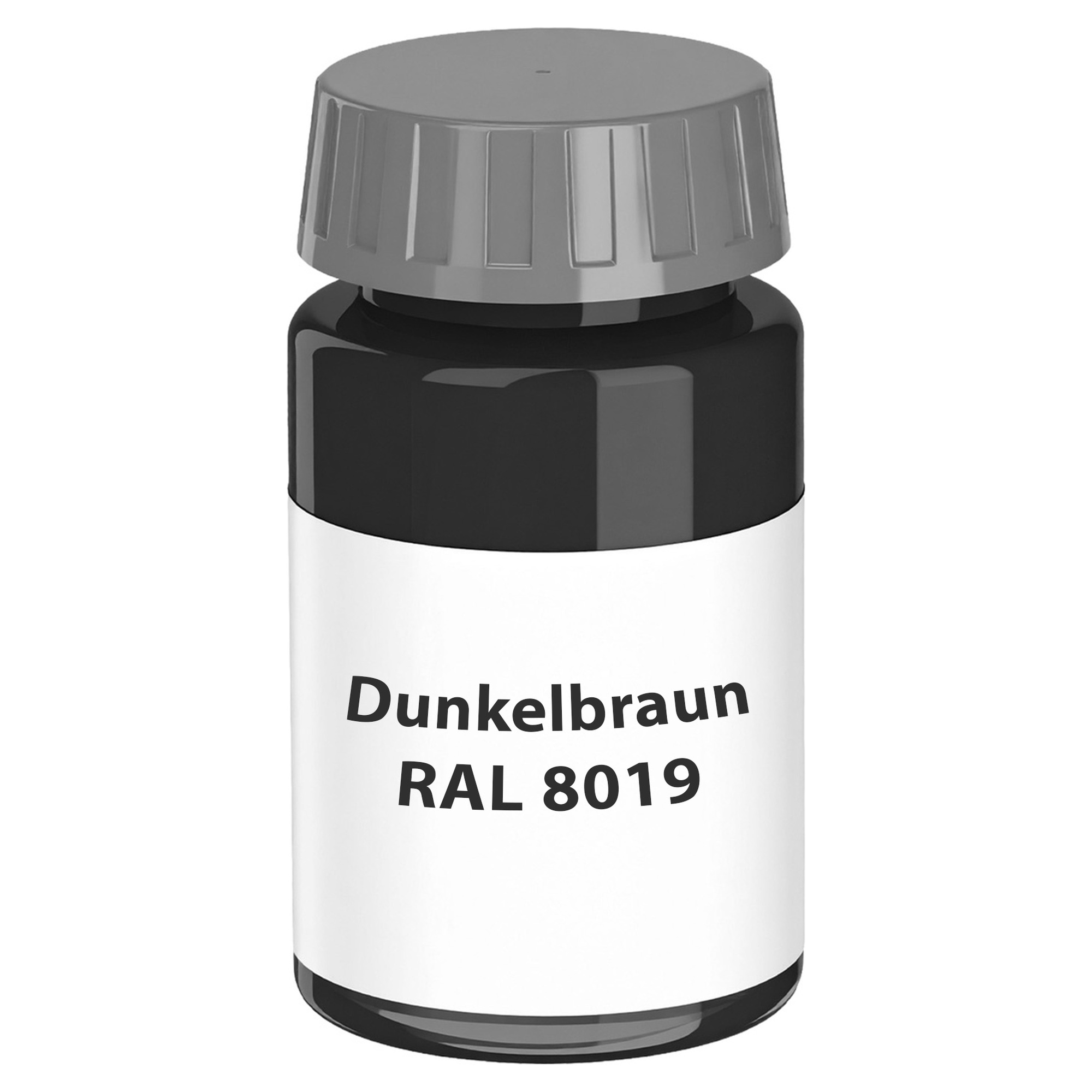

Passender Ausbesserungslack	Für dafür freigegebene kleine Oberflächenschäden an beschichteten Bauteilen. Er ersetzt keine Reparatur einer undichten Verbindung.

Welche Rinnen- und Fallrohrgröße passt?

Die folgende Tabelle übernimmt die auf der Zambelli-Berechnungsseite veröffentlichte Größenorientierung. Gemeint ist die Dachgrundfläche, also die von oben betrachtete Fläche. Die Flächenbereiche überschneiden sich teilweise und ergeben keine eindeutige Größenvorgabe für jedes Gebäude.

Dachgrundfläche laut Zambelli	Zugeordnete Rinnengröße	Fallrohrdurchmesser
0 bis 37 m²	200, 10-teilig	60 mm
37 bis 83 m²	250, 8-teilig	80 mm
51 bis 101 m²	280, 7-teilig	80 mm
83 bis 150 m²	333, 6-teilig	100 mm
150 bis 243 m²	400, 5-teilig	120 mm
243 bis 443 m²	500, 4-teilig	150 mm

Wichtig: Die Werte dienen als Herstellerorientierung und ersetzen keine Bemessung. Örtliche Regenbelastung, Dachform, Rinnenführung sowie Anzahl und Lage der Abläufe müssen berücksichtigt werden. Für Flachdächer und innenliegende Entwässerungen ist eine gesonderte Planung einschließlich einer gegebenenfalls erforderlichen Notentwässerung nötig.

Das solltest Du vor der Bestellung festhalten

Rinnenform und Systemgröße sowie Werkstoff und Oberfläche
Rinnenlängen, offene Enden, Ecken und geplante Abläufe
Gebäudehöhe, Wandabstand und Versätze im Fallrohrverlauf
Montagestellen, Untergrund und benötigte Befestigungen
Verbindungstechnik und Anschluss am unteren Rohrende

Nutze für Fotos und Maße nur sicher erreichbare Standorte. Sind wichtige Maße nicht gefahrlos erreichbar, sollte ein geeigneter Fachbetrieb das Aufmaß übernehmen.

Häufige Fragen zur Dachentwässerung

Wie finde ich ein passendes Ersatzteil?

Vergleiche Form, Maße, Anschlüsse, Werkstoff und Oberfläche mit dem vorhandenen Bauteil. Herstellerangaben, Fotos und Produktzeichnungen helfen bei der Zuordnung. Ein ähnliches Aussehen oder derselbe Rohrdurchmesser allein bestätigt noch keine Systemkompatibilität.

Brauche ich immer separate Rinnen- und Rohrverbinder?

Das hängt vom System ab. Manche Verbindungen benötigen separate Verbinder, andere werden beispielsweise gelötet oder über vorhandene Muffen verbunden. Prüfe die vorgesehene Verbindungstechnik und den Lieferumfang, bevor Du zusätzliche Teile bestellst.

Was bedeutet eine Rinnengröße wie 333 oder 6-teilig?

Die Zahl 333 bezeichnet die Nennbreite des Blechzuschnitts in Millimetern, aus dem die Rinne geformt wird. 6-teilig ist die traditionelle Größenbezeichnung dazu. Sie beschreibt weder die Anzahl gelieferter Rinnenstücke noch einen Rohrdurchmesser von 333 mm.

Kann ich Teile verschiedener Hersteller kombinieren?

Nur wenn Profil, Maße, Werkstoff, Oberfläche und Verbindungstechnik nachweislich zusammenpassen. Ohne eindeutigen Kompatibilitätsnachweis bleibst Du bei einer zusammengehörenden Systemfamilie.

Reicht die Größentabelle für meine Bestellung?

Sie hilft bei der ersten Orientierung. Für eine neue Anlage müssen die benötigten Rinnen- und Rohrgrößen passend zum Gebäude bestimmt werden. Besonders bei zusammengeführten Dachflächen, langen oder verwinkelten Rinnenläufen, Flachdächern und innenliegenden Abläufen ist eine fachliche Bemessung erforderlich.
