Eurotec Ideefix 30 mm

Eigenschaften/Vorteile: - Einfache Montage ohne Fräsarbeiten - Nachträglich höhenverstellbar - Hohe Lastaufnahme Abmessung Grundplatte: 160x100 mm  Abmessung Trägerplatte: 90x90 mm Lochdurchmesser Grundplatte 2 x Ø13 mm Je Stützenfuß sind 12 Vollgewindeschrauben 5,0 x 80 mm im Lieferumfang enthalten Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt. Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin bis zu 50, 100 bzw. 150 mm höhenverstellbar. Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden. Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet. Material: Baustahl S235JR (ST37-2), Feuerverzinkt

Gewindestangen nach DIN 975 sind vielseitig einsetzbare Verbindungselemente für Handwerk, Industrie und Heimwerker. Sie eignen sich ideal, wenn variable Längen oder Sonderkonstruktionen gefragt sind – etwa bei Montagearbeiten, Befestigungen, Maschinenbau, Holz- und Metallkonstruktionen. Das durchgehende metrische Gewinde ermöglicht flexible Verbindungen, da Muttern, Unterlegscheiben und andere Verbindungselemente beliebig positioniert werden können. Die Gewindestange M12 der Festigkeitsklasse 8.8 aus galvanisch verzinktem Stahl (Länge 100 cm) bietet erhöhte Zugfestigkeit für anspruchsvolle Anwendungen. Durch die galvanische Verzinkung ist die Oberfläche gleichmäßig geschützt und langlebig. Anwendungsbereiche: Maschinenbau, Stahlbau, Fahrzeugbau, technische Konstruktionen mit erhöhter Belastung. Vorteile: Hohe Festigkeit (Güte 8.8) Galvanische Verzinkung gegen Rost und Oxidation Präzises Gewinde nach DIN 975 Zuverlässige, belastbare Verbindung

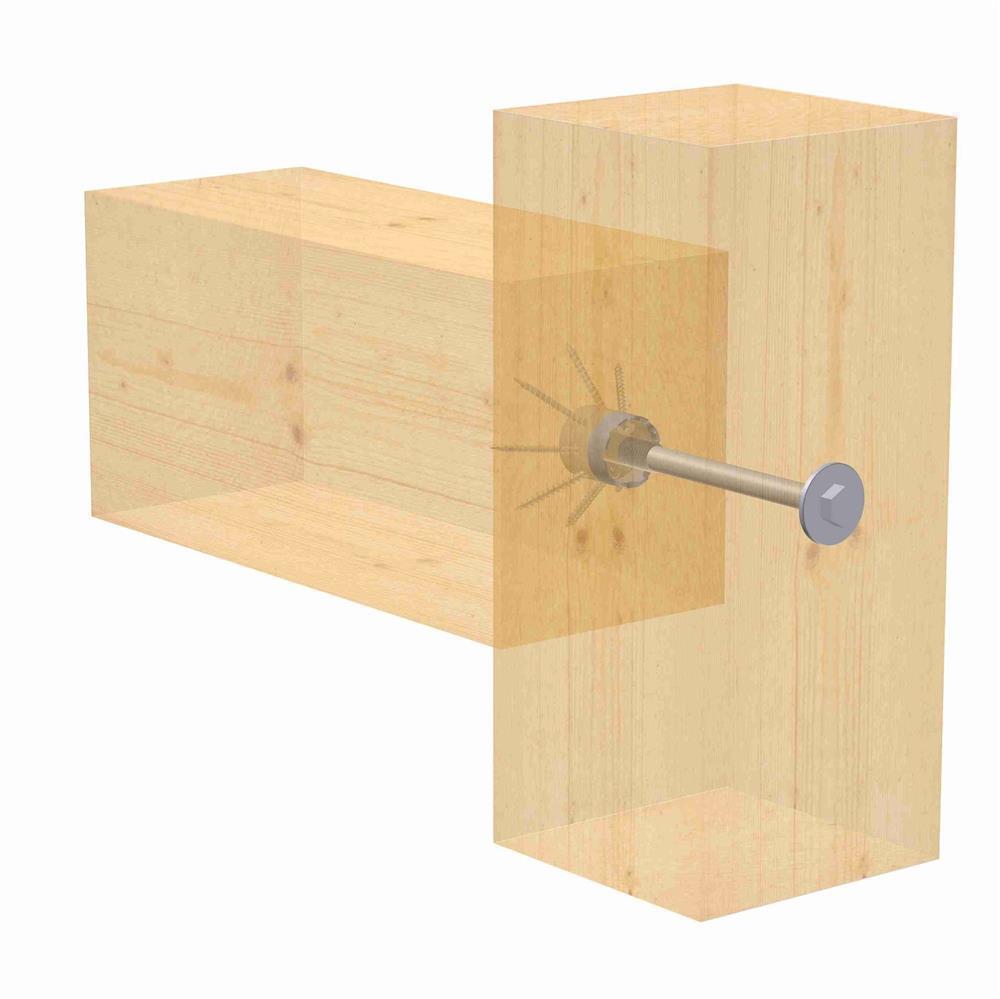

Ideefix 30 mm:M12 InnengewindeInklusive 5 x 40 mm VollgewindeschraubenIdeefix 40 mm:M16 InnengewindeInklusive 6 x 60 mm VollgewindeschraubenEigenschaften/Vorteile:- nicht sichtbarer Holzverbinder- hohe Lastaufnahme bei Zug- und Querkraft- nachspannbar / demontierbar- universell einsetzbar- geringe Holzschwächung- schnelle und einfache Montage- für ein- oder mehrreihige Serienanschlüsse- Systemschrauben im Lieferumfang enthalten 1. bohren 2. einstecken und im Lieferumfang enthaltene Schrauben einsetzen 3. Konstruktion mit Bauschrauben fixieren, Fertig!

Norm: DIN 934 Material: Stahl 8, galvanisch verzinkt für zusätzlichen Korrosionsschutz Form: Sechskantmutter (Standardform) Verwendung: Diese Mutter wird zur Sicherung von Schrauben und Bolzen verwendet und sorgt für eine feste Verbindung in mechanischen und industriellen Anwendungen Einsatzbereich: Besonders geeignet für Anwendungen im Maschinenbau, Möbelbau und Fahrzeugbau, sowie in allen Bereichen, in denen M4-Schrauben verwendet werden Eigenschaften: Die galvanische Verzinkung schützt die Mutter vor Korrosion und sorgt für eine längere Haltbarkeit, selbst in feuchten oder äußeren Umgebungen. Die Sechskantform ermöglicht eine einfache Handhabung mit einem Schraubenschlüssel. Ideal für langlebige und zuverlässige Verbindungen.

Fischer Montagemörtel FIS VL 300 T Der fischer Montagemörtel 300 T ist ein 2K-Injektionssystem auf Vinylesterbasis. Harz und Härter werden erst beim Auspressen aus dem Statikmischer vermischt und aktiviert. Der Dübelkleber lässt sich besonders wirtschaftlich mit einer handelsüblichen Dichtstoff-Auspresspistole verarbeiten. Angebrochene Kartuschen können mit einem neuen Statikmischer wieder verwendet werden. Das Hybrid-System bietet mit zugelassenen Systemkomponenten wie Ankerstangen FIS A, Innengewindeankern und Injektions-Ankerhülsen für Befestigungen in Beton und Mauerwerk viele Anwendungsmöglichkeiten im Innen- und Außenbereich.   Top Features: - Hohe Flexibilität durch abgestimmte Systemkomponenten. - Bohrloch Mörtel Zugelassen für Beton und Mauerwerk. - Verarbeitung mit handelsüblicher Dichtstoff-Auspresspistole. - Spreizdruckfreie Befestigung für geringe Rand- und Achsabstände. Baustoffe Zugelassen für Verankerungen in: - Beton C20/25 bis C50/60, ungerissen - Hohlblöcke aus Leichtbeton - Hohlblockstein aus Beton - Hochlochziegel - Kalksandlochstein - Kalksandvollstein - Vollziegel Auch geeignet für: - Beton C12/15 Gipskartonplatten, einfach und doppelt beplankt, gerissenen Beton Vorteile: - Der Montagemörtel ist für Standardanwendungen in Voll- und Lochstein- mauerwerk und ungerissenem Beton zugelassen. - Der Zementanteil im Montagemörtel sorgt für eine gute Temperaturbestän- digkeit von -40°C bis +80°C. - Das Zubehörsortiment ist optimal abgestimmt auf den Montagemörtel und steigert die große Flexibilität des Systems für ein breites Anwendungsfeld. - Der Montagemörtel 150 C und 300 T lässt sich ohne Spezialwerkzeug mit einem handelsüblichen Silikonauspressgerät verarbeiten.   Anwendungen Injektionsmörtel für die Verwendung mit: - Ankerstangen FIS A - Innengewindeanker RG MI - Vollstein-Mauerwerk - Lochstein-Mauerwerk Funktionsweise: - Der Montagemörtel ist ein 2K-Injektionsmörtel auf Vinylester-Hybrid-Basis. - Harz und Härter sind in zwei getrennten Kammern gelagert und werden erst beim Auspressen im Statikmischer vermischt und aktiviert. - Die Injektionskartuschen können mit den fischer Auspressgeräten kraftschonend und schnell verarbeitet werden. - Angebrochene Kartuschen können durch Statikmischerwechsel wiederverwendet werden. - Inhalt: 150 Skalenteile (Ablesbar auf der Kartusche) - Je 2 Stück Statikmischer pro Kartusche enthalten   Einbaudaten Fischer Ankerstangen FIS A in Beton Größe Bohr-Ø (mm) h-ef, min (mm) Min. Skalenteile h-ef, max (mm) Max. Skalenteile Durchgangsloch im Anbauteil bei Durchsteckmontage (mm) t-inst, max (Nm) Reinigungsbürste BS M6 8 50 2 72 2 9 5 8 M8 10 60 2 160 5 11 10 10 M10 12 60 3 200 7 14 20 12 M12 14 70 3 240 10 16 40 14 M16 18 80 5 320 19 20 60 18 M20 24 90 11 400 48 26 120 24 M24 28 96 15 480 75 30 150 28 M27 30 108 18 540 80 33 200 35 M30 35 120 28 600 130 40 300 35   Einbaudaten Fischer Innengewindeanker RG MI in Beton Größe Bohr-Ø (mm) h-ef, min (mm)h-ef (mmh-ef (mm) Füllmenge Skalenteile Durchgangsloch im Anbauteil (mm) t-inst, max (Nm) Reinigungsbürste BS M8 14 90 5 9 10 14 M10 18 90 7 12 20 18 M12 20 125 11 14 40 20 M16 24 160 17 18 80 24 M20 32 200 48 22 120 35   Aushärtezeiten FIS VL Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel) Verarbeitungszeit Temperatur im Verankerungsgrund Aushärtezeit      5 °C - ± 0 °C 24 Std. + 0 °C - + 5 °C 13 Min. ± 0 °C - + 5 °C 3 Std. + 5 °C - + 10 °C 9 Min. + 5 °C - + 10 °C 90 Min. + 10 °C - + 20 °C 5 Min. + 10 °C - + 20 °C 60 Min. + 20 °C - + 30 °C 4 Min. + 20 °C - + 30 °C 45 Min. + 30 °C - + 40 °C 2 Min. + 30 °C - + 40 °C 35 Min. Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer. Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d.h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

Eurotec Holzverbinder Magnus M 70 x 180 mm Magnus M Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse In nahezu allen Bereichen des Holzbaus einsetzbar Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht insbesondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Montageanleitung: Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt. Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet. *1 Verbinder besteht aus 2 Einzelteilen
