Fleck Abgasflex-Universaldurchgang variabel DN 100, Braun

Der FLECK Abgasflex-Universaldurchgang variabel DN 100 ist die universelle, umweltfreundliche Lösung für den Anschluss von Abgasanlagen auf Steildächern. Dank der flexiblen Manschette aus ECO FORM, der nachhaltigen Alternative zu Walzblei, ist die Dachdurchführung unabhängig vom Dachpfannenmodell einsetzbar. Ausführung Braun.

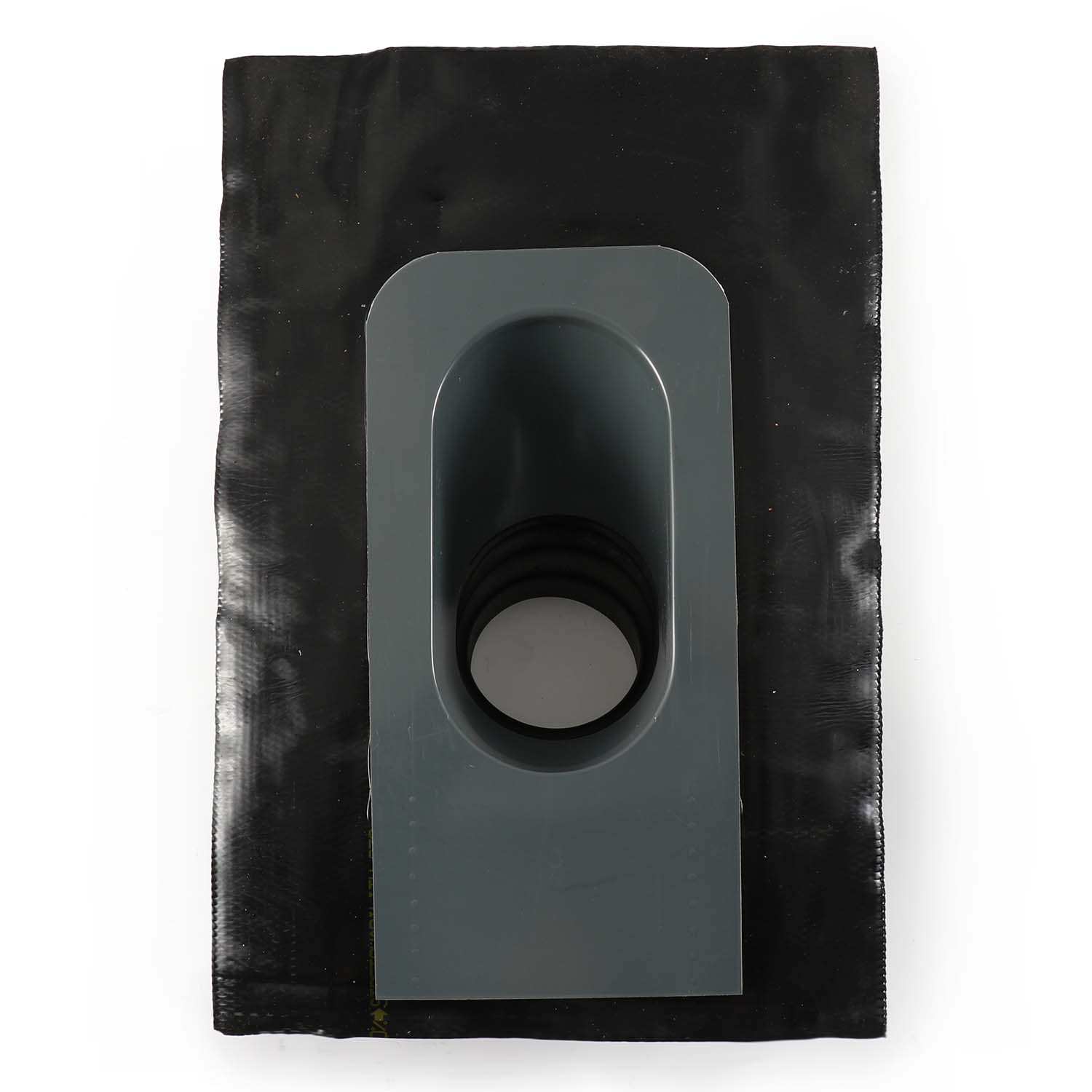

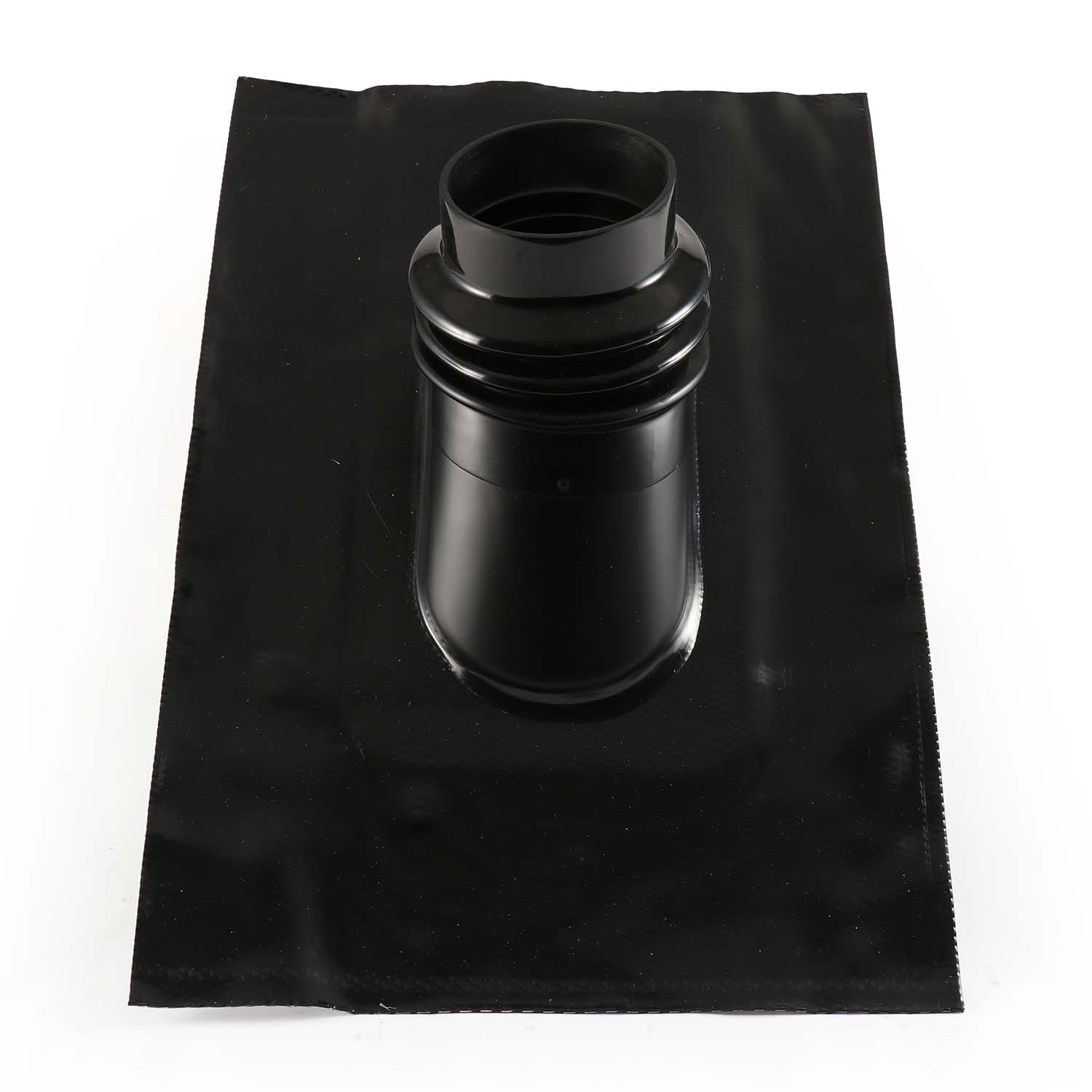

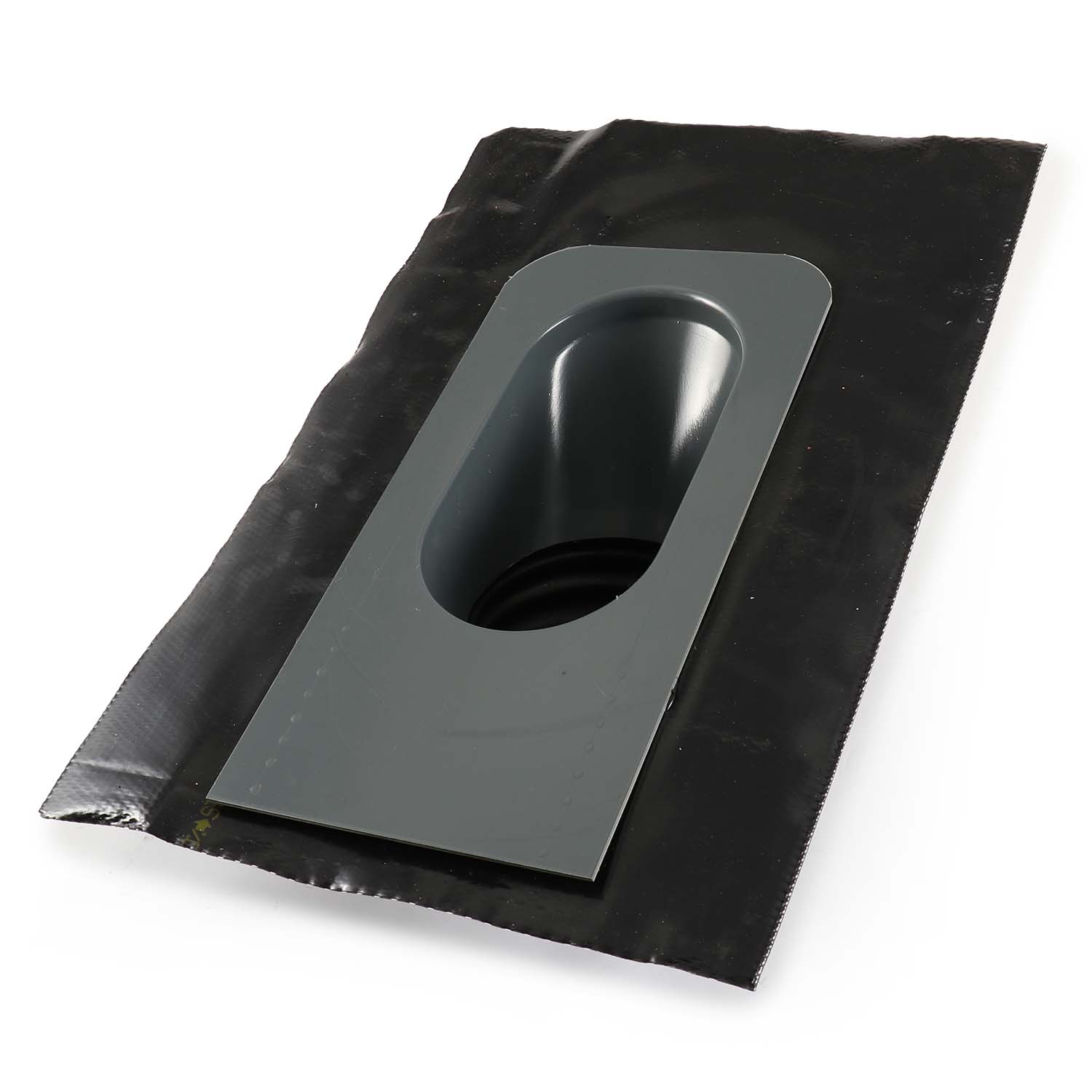

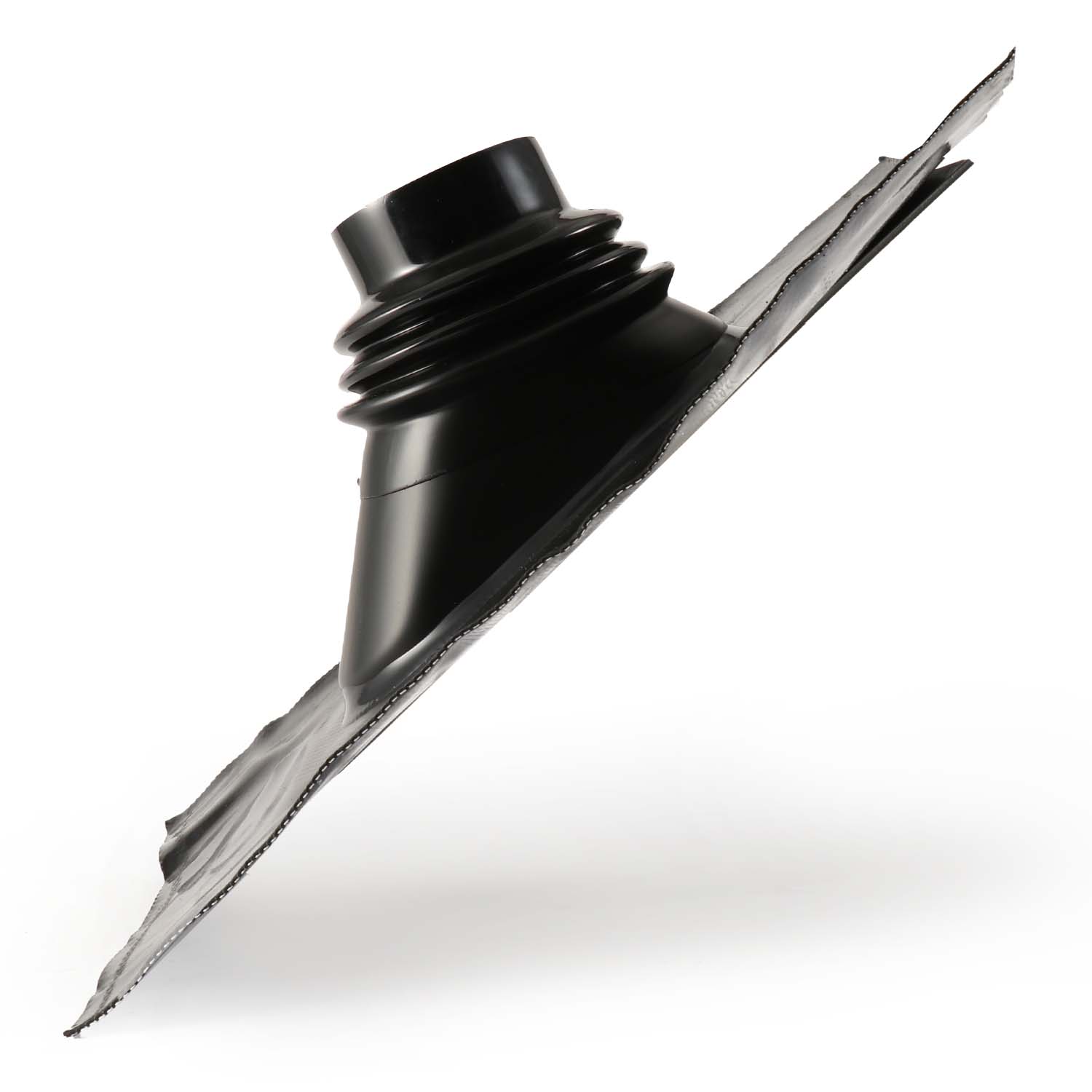

Die großzügig bemessene Manschette von 570 x 500 mm lässt sich einfach an das Pfannenumfeld anarbeiten und in nahezu jede Dachfläche integrieren, auch bei extremen Witterungsbedingungen bleibt der Anschluss dicht. Über den beweglichen schwarzen Aufsatz aus Weich-PVC wird das durchgeführte Rohr komfortabel ausgerichtet. Durchführung aus Spezial-Hart-PVC, für Dachneigungen bis 45 Grad, Baustoffklasse B2.

Vorteile auf einen Blick

• Dachdurchführung für Thermenabgasrohre DN 100
• Unabhängig vom Pfannenmodell, ECO FORM Manschette 570 x 500 mm
• Beweglicher Aufsatz zum Ausrichten des Rohrs
• Dachneigung bis 45 Grad, dicht auch bei extremer Witterung
• Farbe Braun, bleifrei, B2

Lieferumfang

• 1 FLECK Abgasflex-Universaldurchgang variabel DN 100, Braun
• Nicht enthalten: Abgasrohr und Schrauben

Technische Daten:

• Produkttyp: Abgasdurchgang universal, variabel
• Serie: *flex-Universalprodukte
• Nennweite: DN 100
• Durchführung: Spezial-Hart-PVC
• Aufsatz: Weich-PVC, schwarz, beweglich
• Manschette: Bleiersatz-Manschette aus umweltfreundlichem ECO FORM (flexibler Aluminium-Streckmetallkern, vollständig in recyceltes Polyvinylbutyral eingebettet)
• Manschettenmaß: 570 x 500 mm
• Dachneigung: bis 45 Grad
• Farbe: Braun
• Baustoffklasse: B2 nach DIN 4102-4
• Gewicht: ca. 1,5 kg
• FLECK-Artikelnummer: 539990006

Hinweise

Die Funktion ist nur bei fachgerechtem Einbau nach der FLECK Einbauanleitung für *flex-Universalprodukte gegeben. Bei Wassereinwirkung von Kupfer- oder Bitumenflächen muss die flexible Manschette oberflächenbehandelt werden, etwa mit PERFORM Extra Protection.

FAQ

Wofür ist der Abgasflex-Durchgang?
Als flexible Dachdurchführung für Thermenabgasrohre und andere Rohre DN 100 auf Steildächern bis 45 Grad Neigung. Der bewegliche schwarze Aufsatz aus Weich-PVC richtet das Rohr aus, die Manschette wird an das Pfannenumfeld angearbeitet.

Für welche Rohre passt er?
Diese Ausführung für DN 100, FLECK fertigt den Durchgang auch für DN 125. Er ersetzt die pfannenspezifische Thermenabgas-Durchgangspfanne.

Was ist ECO FORM?
Der umweltfreundliche Walzbleiersatz von FLECK: Ein flexibler Aluminium-Streckmetallkern ist vollständig in recyceltes Polyvinylbutyral eingebettet. Die Manschette lässt sich wie Blei an jedes Pfannenprofil anformen, ist UV-stabil, langlebig und frei von Blei.

Wie wird das Universalprodukt eingebaut?
Position an der Lattung markieren, Hart-PVC-Grundplatte oben mit zwei Spenglerschrauben fixieren, an der Manschette oben einen Kopffalz und links einen Seitenfalz formen, die Nachbarpfannen auflegen und die Manschette mit Klopfwerkzeug oder Rolle regensicher an die Pfannen anformen. Bei kurzen Pfannen kann die Manschette unten gekürzt werden.
