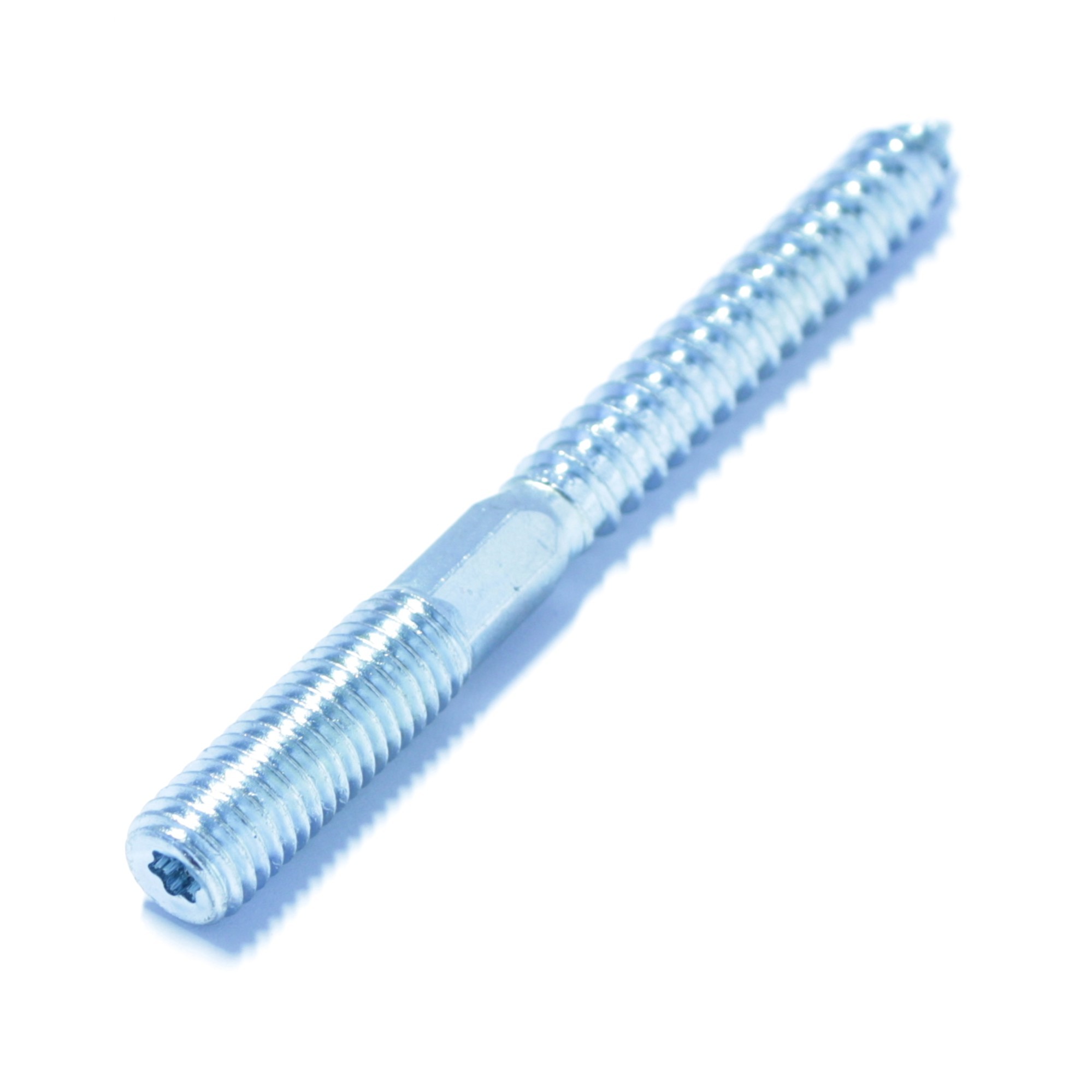

Stockschraube M10 x 120 mm ART 88149 Stahl galvanisch verzinkt, Typ 23 E

Material: Stahl, galvanisch verzinkt für erhöhten Korrosionsschutz Form: Stockschraube, Typ 23 E, mit durchgehendem Gewinde für vielseitige Anwendungen Verwendung: Ideal für die Verbindung und Befestigung von Bauteilen in Holz-, Metall- oder Kunststoffanwendungen, wo eine stabile und fest verankerte Verbindung erforderlich ist Einsatzbereich: Häufig verwendet im Möbelbau, bei Reparaturen und Montagearbeiten oder für Anwendungen, bei denen eine durchgehende Schraube für eine flexible Verbindung benötigt wird Eigenschaften: Die galvanische Verzinkung sorgt für einen effektiven Schutz gegen Rost und verlängert die Lebensdauer. Das durchgehende Gewinde ermöglicht eine flexible Anwendung, und die robuste Bauweise sorgt für eine sichere Verbindung und festen Halt.

Material: Stahl, galvanisch verzinkt für erhöhten Korrosionsschutz Form: Stockschraube, Typ 23 E, mit durchgehendem Gewinde für vielseitige Anwendungen Verwendung: Ideal für die Verbindung und Befestigung von Bauteilen in Holz-, Metall- oder Kunststoffanwendungen, wo eine stabile und fest verankerte Verbindung erforderlich ist Einsatzbereich: Häufig verwendet im Möbelbau, bei Reparaturen und Montagearbeiten oder für Anwendungen, bei denen eine durchgehende Schraube für eine flexible Verbindung benötigt wird Eigenschaften: Die galvanische Verzinkung sorgt für einen effektiven Schutz gegen Rost und verlängert die Lebensdauer. Das durchgehende Gewinde ermöglicht eine flexible Anwendung, und die robuste Bauweise sorgt für eine sichere Verbindung und festen Halt.

Material: Stahl, galvanisch verzinkt für erhöhten Korrosionsschutz Form: Stockschraube, Typ 23 E, mit durchgehendem Gewinde für vielseitige Anwendungen Verwendung: Ideal für die Verbindung und Befestigung von Bauteilen in Holz-, Metall- oder Kunststoffanwendungen, wo eine stabile und fest verankerte Verbindung erforderlich ist Einsatzbereich: Häufig verwendet im Möbelbau, bei Reparaturen und Montagearbeiten oder für Anwendungen, bei denen eine durchgehende Schraube für eine flexible Verbindung benötigt wird Eigenschaften: Die galvanische Verzinkung sorgt für einen effektiven Schutz gegen Rost und verlängert die Lebensdauer. Das durchgehende Gewinde ermöglicht eine flexible Anwendung, und die robuste Bauweise sorgt für eine sichere Verbindung und festen Halt.

Der Zambelli Meister-Stutzen leitet das Regenwasser aus der halbrunden Regenrinne in das runde Fallrohr. Er sitzt am Ablauf der Rinne und bildet dort den Übergang zwischen der waagerechten Rinne und dem senkrechten Rohrstrang. Als ovaler Einhangstutzen ist er der Ausgangspunkt für Bögen und Fallrohre.Der Stutzen aus Titan-Zink ist für die Rinnengröße RG 333 und Fallrohre mit 100 mm Durchmesser ausgelegt. Stabil wird er durch seine umgelegte und verstärkte Kante, einen von Zambelli patentierten Umbug. Die angeschrägte Kante am Auslauf erleichtert den Übergang in Bogen oder Rohr. In dieser Größe hat er die Zambelli 3-Punkt-Verbindung zum Meister-Bogen.Vorteile auf einen BlickPatentierter, verstärkter Umbug für mehr StabilitätAngeschrägte Kante am Auslauf für den Übergang zu Bogen oder Rohr3-Punkt-Verbindung: Der Meister-Bogen rastet an drei Punkten ein und bleibt zum Ausrichten drehbarPasst zu halbrunden Rinnen RG 333 und Fallrohren Ø 100 mmLieferumfang1 x Einhangstutzen Meister-Stutzen oval RG 333/100 mm, Titan-ZinkBestellhinweiseWähle den Stutzen so, dass beide Zahlen passen: die Rinnengröße RG 333 deiner Dachrinne und der Durchmesser 100 mm deines Fallrohrs. Ob dieser Fallrohrdurchmesser für deine Dachfläche reicht, ergibt sich aus der Planung deiner Dachentwässerung. Bögen und Fallrohre sind nicht im Lieferumfang enthalten.MontagehinweiseDen Meister-Bogen auf den Auslauf des Stutzens stecken.Die drei vorgegebenen Punkte in die Sicke des Bogens einrasten lassen. Die Sicke ist eine eingeprägte Rille. Verdrahten oder Nieten ist nicht nötig.Den Bogen in die gewünschte Position drehen. Bis zur endgültigen Befestigung bleibt die Verbindung drehbar und lässt sich bei Bedarf ohne Beschädigung wieder lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassende Rinne: halbrund RG 333, 6-teiligNennweite der Rinne (Breite der Rinnenöffnung): 153 mmFallrohranschluss: Ø 100 mm, rundForm: oval, mit verstärktem Umbug und angeschrägtem AuslaufFertigung: einteilig geschweißtVerbindung zum Meister-Bogen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang. Bei der Angabe 333/100 steht die erste Zahl für die Rinnengröße RG 333 und die zweite für den Fallrohrdurchmesser von 100 mm.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion. Auch Wasser, das von Kupferflächen abläuft, sollte nicht auf Bauteile aus Zink treffen.Welche Bögen passen zur 3-Punkt-Verbindung?Die Zambelli Meister-Bögen und das Meister-Sockelknie mit 3-Punkt-Verbindung im Durchmesser 100 mm. Die Meister-Bögen gibt es dafür mit 40, 60, 72 und 85 Grad. Für Ø 100 mm gibt es außerdem den Meister-Bogen Vario mit 72 Grad und 3-Punkt-Verbindung. Andere Bögen und Fallrohre steckst du klassisch auf den Auslauf.

Die Zambelli Fallrohrschelle gibt dem Fallrohr der Dachentwässerung den nötigen Halt an der Außenfassade. Das Rohr liegt in der Schelle, die über eine Stockschraube oder einen Schraubstift mit der Wand verbunden ist. Mehrere Schellen übereinander halten das Regenrohr auf seiner ganzen Länge in Position.Die Schelle aus verzinktem Stahl ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Ihre Gewindemuffe M10, eine kurze Hülse mit Innengewinde, nimmt eine Stockschraube oder einen Schlagstift mit M10-Gewinde auf. Geöffnet und geschlossen wird sie über eine Ringschraube, deren Gegenmutter an der Schelle festgehalten wird.Vorteile auf einen BlickGewindemuffe M10 für eine Stockschraube oder einen SchraubstiftÖffnen und Schließen über eine RingschraubeFestgehaltene Gegenmutter erleichtert das Öffnen und SchließenVerzinkter Stahl als KorrosionsschutzLieferumfang1 x Fallrohrschelle Ø 100 mm mit Gewindemuffe M10, Stahl verzinktBestellhinweiseWähle die Schelle im Durchmesser deines Fallrohrs, hier 100 mm. Stockschraube oder Schraubstift und Dübel sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 100 mmAnschluss: Gewindemuffe M10, Schlüsselweite 17 mmVerschluss: Ringschraube, Gegenmutter festgehaltenMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeutet M10 bei der Befestigung?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Die Gewindemuffe der Schelle hat dieses Gewinde. Stockschraube oder Schraubstift müssen deshalb ebenfalls ein M10-Gewinde haben.Was ist eine Stockschraube?Eine Stockschraube ist ein Gewindestift mit zwei verschiedenen Gewinden. Das Ende mit Holzschraubengewinde wird in die Wand gedreht. Auf das metrische Gewinde M10 am anderen Ende schraubst du die Schelle. Ein Teil ihrer Länge steckt in der Wand, der Rest bestimmt den Abstand der Schelle zur Fassade.Kann ich mit einer Fallrohrschelle auch ein Standrohr befestigen?Nein. Für das Standrohr nimmst du eine Standrohrschelle, deren Größe auf das Standrohr abgestimmt ist. Das Standrohr ist das unterste, meist besonders robuste Rohrstück, das in das Erdreich führt. Auch bei gleicher Größenangabe ist die Fallrohrschelle nicht dafür vorgesehen.Wie viele Fallrohrschellen brauche ich?Als Faustformel rechnest du für 2 m Fallrohr mit etwa zwei Schellen und für 3 m mit etwa zwei bis drei. Ab 4 m Rohrlänge sind es mindestens vier Schellen. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein.Wie befestige ich die Schelle an einer gedämmten Fassade?Mit einer Befestigung, die durch die Dämmung bis in die tragende Wand reicht. Zambelli bietet dafür den Langschaftdübel zusammen mit dem Schraubstift M10 und das Isolierdübel-Set M10 an.

Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 72° und ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 72° Ø 100 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 100 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 100 mm ist das der Meister-Stutzen 333/100 für Dachrinnen RG 333.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 72°Durchmesser: 100 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.
