Wandanschluss 2m, 0,5mm, RAL9006 Weissaluminium

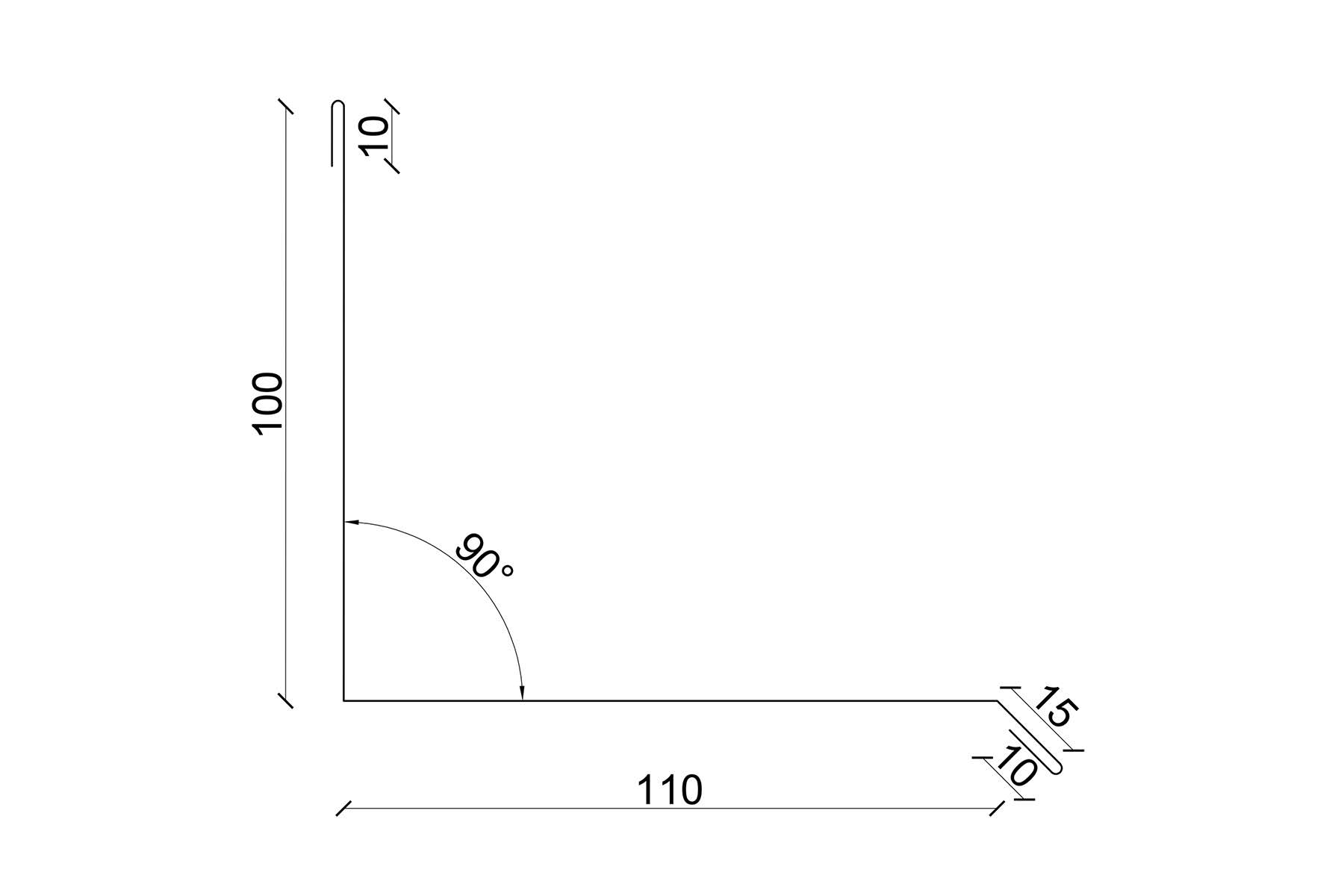

Ortgangblech 110/100 2 m, 0,5 mm, RAL9006 Weissaluminium - 1 stk. Kantteil zur Abdeckung der Ortgänge mit 0,5 mm Materialstärke. 2 m Gesamtlänge, Oberfläche lackiert in RAL9006 Weissaluminium. Schenkellänge 100 / 110 mm mit 90 Grad Die Enden des Ortgangbleches sind abgewinkelt und zusätzlich umgeschlagen. Bei der Lackierung handelt es sich um eine hoch UV-Beständige Polyesterbeschichtung mit 25 μm Dicke. Diese weist eine außergewöhnliche Beständigkeit insbesondere gegenüber Witterungseinflüssen und Korrosion auf, daher eignet sie sich insbesondere für Projekte in denen es besonders auf Ästhetik, Haltbarkeit und Farbechtheit ankommt. Bei RAL Farbtönen handelt es sich lediglich um eine Annäherung an die angegebene Farbe. Der genaue Farbton ist chargenabhängig, leichte Farbabweichungen können vorkommen und sind im Rahmen der Toleranz des Herstellers.   Achtung! Die Bleche sind lediglich auf der Oberseite im jeweiligen Farbton beschichtet. Die Unterseite der Kantteile ist in einem neutralen Farbton beschichtet um sie gegen Witterungseinflüsse zu schützen.

Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 2 m lange Regenrohr mit 100 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 100 mmLieferumfang1 x Fallrohr rund Ø 100 mm, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 100 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.Technische DatenDurchmesser: 100 mmBaulänge: 2 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG 333 ist die Größe der Dachrinne, die als Orientierung zu diesem Fallrohr Ø 100 mm gehört. RG steht für Rinnengröße: Die Rinne wird aus einem 333 mm breiten Blechstreifen geformt. Das entspricht der traditionellen Größe 6-teilig, denn eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 100 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Für welche Dachfläche reicht ein Fallrohr Ø 100 mm?Zusammen mit einer Dachrinne RG 333 reicht es als erste Orientierung für 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort, die Rinnenlänge und die Lage der Fallrohre. Diese Werte ersetzen keine Berechnung der Dachentwässerung.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.

Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 72° und ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 72° Ø 100 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 100 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 100 mm ist das der Meister-Stutzen 333/100 für Dachrinnen RG 333.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 72°Durchmesser: 100 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.

Der Zambelli Meister-Stutzen leitet das Regenwasser aus der halbrunden Regenrinne in das runde Fallrohr. Er sitzt am Ablauf der Rinne und bildet dort den Übergang zwischen der waagerechten Rinne und dem senkrechten Rohrstrang. Als ovaler Einhangstutzen ist er der Ausgangspunkt für Bögen und Fallrohre.Der Stutzen aus Titan-Zink ist für die Rinnengröße RG 333 und Fallrohre mit 100 mm Durchmesser ausgelegt. Stabil wird er durch seine umgelegte und verstärkte Kante, einen von Zambelli patentierten Umbug. Die angeschrägte Kante am Auslauf erleichtert den Übergang in Bogen oder Rohr. In dieser Größe hat er die Zambelli 3-Punkt-Verbindung zum Meister-Bogen.Vorteile auf einen BlickPatentierter, verstärkter Umbug für mehr StabilitätAngeschrägte Kante am Auslauf für den Übergang zu Bogen oder Rohr3-Punkt-Verbindung: Der Meister-Bogen rastet an drei Punkten ein und bleibt zum Ausrichten drehbarPasst zu halbrunden Rinnen RG 333 und Fallrohren Ø 100 mmLieferumfang1 x Einhangstutzen Meister-Stutzen oval RG 333/100 mm, Titan-ZinkBestellhinweiseWähle den Stutzen so, dass beide Zahlen passen: die Rinnengröße RG 333 deiner Dachrinne und der Durchmesser 100 mm deines Fallrohrs. Ob dieser Fallrohrdurchmesser für deine Dachfläche reicht, ergibt sich aus der Planung deiner Dachentwässerung. Bögen und Fallrohre sind nicht im Lieferumfang enthalten.MontagehinweiseDen Meister-Bogen auf den Auslauf des Stutzens stecken.Die drei vorgegebenen Punkte in die Sicke des Bogens einrasten lassen. Die Sicke ist eine eingeprägte Rille. Verdrahten oder Nieten ist nicht nötig.Den Bogen in die gewünschte Position drehen. Bis zur endgültigen Befestigung bleibt die Verbindung drehbar und lässt sich bei Bedarf ohne Beschädigung wieder lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassende Rinne: halbrund RG 333, 6-teiligNennweite der Rinne (Breite der Rinnenöffnung): 153 mmFallrohranschluss: Ø 100 mm, rundForm: oval, mit verstärktem Umbug und angeschrägtem AuslaufFertigung: einteilig geschweißtVerbindung zum Meister-Bogen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang. Bei der Angabe 333/100 steht die erste Zahl für die Rinnengröße RG 333 und die zweite für den Fallrohrdurchmesser von 100 mm.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion. Auch Wasser, das von Kupferflächen abläuft, sollte nicht auf Bauteile aus Zink treffen.Welche Bögen passen zur 3-Punkt-Verbindung?Die Zambelli Meister-Bögen und das Meister-Sockelknie mit 3-Punkt-Verbindung im Durchmesser 100 mm. Die Meister-Bögen gibt es dafür mit 40, 60, 72 und 85 Grad. Für Ø 100 mm gibt es außerdem den Meister-Bogen Vario mit 72 Grad und 3-Punkt-Verbindung. Andere Bögen und Fallrohre steckst du klassisch auf den Auslauf.

Der Zambelli Stirnbretthalter trägt als Dachrinnenhalter die halbrunde Dachrinne RG 333 und wird dafür am Stirnbrett befestigt. Das Stirnbrett ist das Brett, das an der Traufe die Enden der Dachsparren abschließt. Zwei Laschen vorn und hinten sichern die eingelegte Rinne im Halter.Eine tief eingeprägte Verstärkungsrille, die Sickenprägung, macht den Halter aus 1,2 mm starkem verzinktem Stahlblech stabil. Weil er von vorn am Stirnbrett sitzt, musst du ihn weder einlassen noch vorbiegen. Einlassen bedeutet, den Halter in eine Vertiefung im Holz einzuarbeiten.Vorteile auf einen BlickBefestigung von vorn am Stirnbrett, ohne EinlassenKein Vorbiegen nötigTief eingeprägte Verstärkungsrille für mehr StabilitätZwei Laschen sichern die Rinne vorn und hinten (Feder/Feder)Lieferumfang1 x Stirnbretthalter Feder/Feder RG 333, Stahl verzinktBestellhinweiseDer Halter passt zur halbrunden Dachrinne RG 333. Befestigungsschrauben sind nicht im Lieferumfang enthalten. Ist dein Stirnbrett geneigt, brauchst du zusätzlich den passenden Zambelli Verstellwinkel. Er ist ebenfalls nicht enthalten.MontagehinweiseDen Halter am Stirnbrett anschrauben. Bei einem geneigten Stirnbrett zuerst den Verstellwinkel am Stirnbrett montieren und den Halter darin einhängen.Mit dem Verstellwinkel den Halter durch Einhaken in das Lochraster ins Lot bringen. So wird die Neigung des Stirnbretts ausgeglichen.Bei RG 333 muss die Wulstseite, also die vordere Rinnenkante, mindestens 11 mm tiefer liegen als die Rückseite.Die Dachrinne einhängen und die Federn umbiegen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassende Rinne: halbrund RG 333, Nennweite (Breite der Rinnenöffnung) 153 mm, 6-teiligAufnahme: Feder/Feder, Laschen vorn und hintenBlechstärke: 1,2 mmMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was bedeutet Feder/Feder?Der Halter hat vorn und hinten je eine Lasche, die sogenannte Feder. Nach dem Einlegen der Rinne biegst du beide Laschen um. So sitzt die Rinne sicher im Halter.Wann wähle ich einen Stirnbretthalter und wann einen Rinnenhaken?Den Stirnbretthalter wählst du, wenn die Rinne von vorn an einem Stirnbrett befestigt wird. Einen Rinnenhaken mit Befestigungsschenkel wählst du, wenn der Haken an die Dachkonstruktion angepasst und dort befestigt wird. Entscheidend ist also, wo du die Halter anbringen willst.Für welche Neigungen gibt es den Verstellwinkel?Den Zambelli Verstellwinkel kannst du in 8°, 13°, 17°, 22°, 26°, 37° oder 44° montieren. Er gleicht die Neigung des Stirnbretts aus, damit der Halter senkrecht hängt. Der Verstellwinkel passt zu allen Größen des Stirnbretthalters und ist separat erhältlich.In welchem Abstand setze ich die Halter?Bei üblichen Dächern etwa alle 50 bis 60 cm. Kürzere Abstände können nötig sein, zum Beispiel bei viel Schnee. Maßgeblich sind außerdem das Rinnensystem und der Untergrund, an dem du die Halter befestigst.

Der Zambelli Steckboden verschließt das Ende einer halbrunden Dachrinne ohne Löten. Eine Dichtung aus witterungsbeständigem EPDM-Gummi mit drei Dichtlippen dichtet ihn zur Rinne ab.Der Steckboden aus Titan-Zink passt zur halbrunden Rinne RG 333 und ist beidseitig verwendbar. Er ist die werkzeuglose Alternative zum Lötboden.Vorteile auf einen BlickWerkzeuglos aufzustecken, ohne LötenEPDM-Dichtung mit drei Dichtlippen für einen dichten AbschlussBeidseitig verwendbar, für linkes und rechtes RinnenendeGleiche Titan-Zink-Optik wie die DachrinneLieferumfang1 x Steckboden halbrund RG 333, Titan-Zink, mit EPDM-GummidichtungBestellhinweiseWähle den Steckboden in derselben Rinnengröße wie deine Regenrinne, hier RG 333. Für zwei offene Rinnenenden brauchst du zwei Böden. Achte darauf, dass die Dichtung beim Aufstecken nicht beschädigt wird.Technische DatenVerwendung: beidseitigDichtung: EPDM mit drei DichtlippenRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauBefestigung: aufstecken, ohne LötenHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wann wähle ich den Steckboden und wann einen Lötboden?Den Steckboden wählst du, wenn du ohne Löten arbeiten willst. Er dichtet über seine EPDM-Dichtung. Ein Lötboden wird mit der Rinne verlötet und bildet eine starre Verbindung.In welche Richtung zeigen die Dichtlippen?In Richtung Rinne. Achte beim Einlegen der Gummidichtung darauf, dass alle drei Dichtlippen zur Rinne zeigen. Nur dann lässt sich der Steckboden richtig aufstecken.Brauche ich eine linke oder rechte Ausführung?Nein. Der Steckboden ist beidseitig verwendbar. Ein Stück schließt ein Rinnenende ab.
