Zambelli Rinnen-Dilatation halbrund 333, 6-teilig, Titan-Zink, 260 mm breit, mit Schutzblende, zum Dehnungsausgleich - 1 Stk.

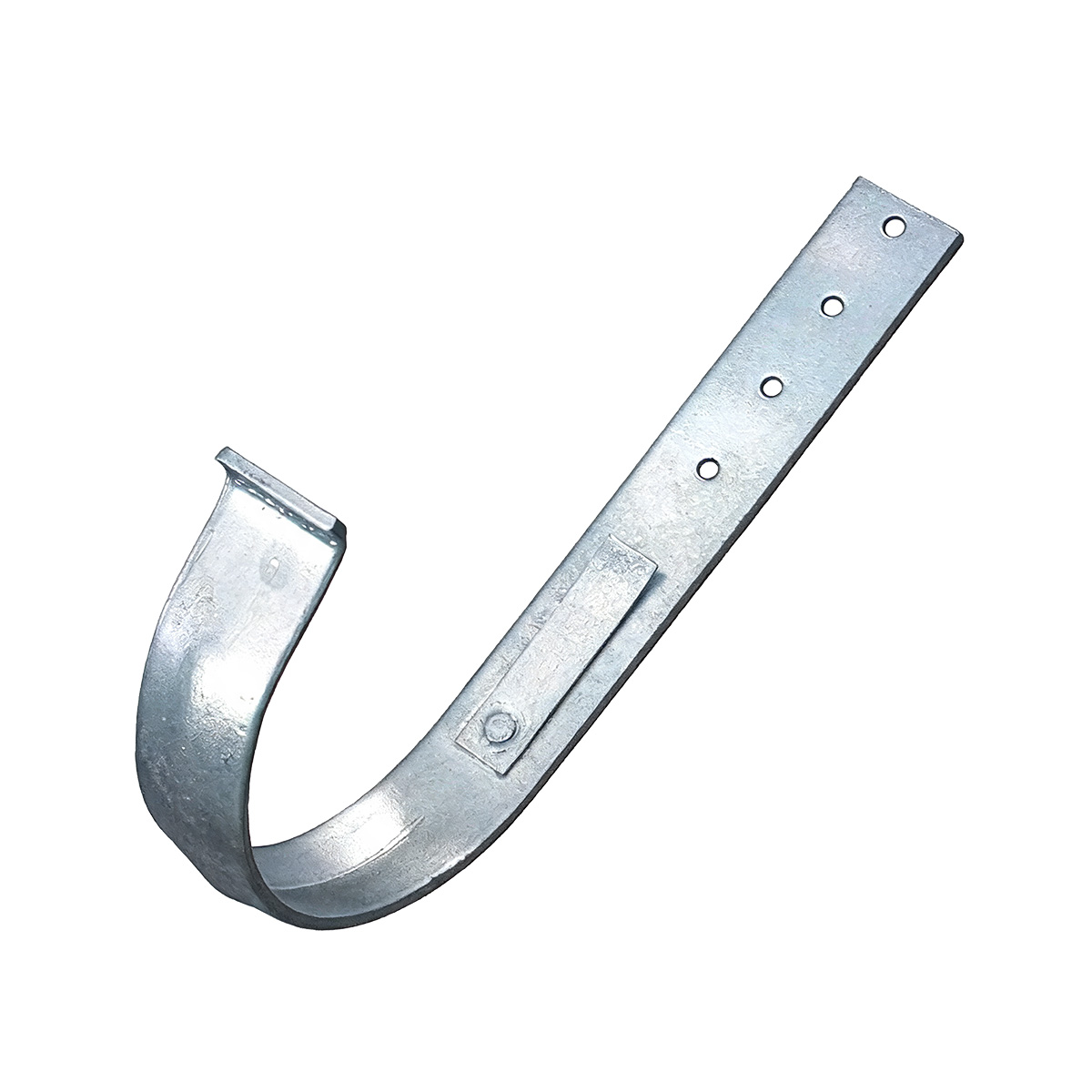

Der Overhoff Rinnenhalter trägt als Dachrinnenhalter die halbrunde Dachrinne RG 333 am Dach. Mehrere Halter in gleichmäßigem Abstand halten die Rinne in Position und tragen ihr Gewicht. Die Bauart NF steht für Nase und Feder, die die eingelegte Rinne am Halter sichern.Der Halter aus feuerverzinktem Flachstahl 40 x 5 mm ist für die 6-teilige Rinne mit 153 mm Nennweite ausgelegt. Eine eingeprägte Rille, die Verstärkungssicke, macht ihn zusätzlich stabil.Vorteile auf einen BlickVerstärkungssicke für zusätzliche StabilitätFeuerverzinkter Flachstahl 40 x 5 mmNase und Feder sichern die eingelegte RinnePassend für halbrunde Rinnen RG 333 (6-teilig)Lieferumfang1 x Rinnenhalter 6-teilig mit Verstärkungssicke, Flachstahl 40 x 5 mm, Stahl verzinktBestellhinweiseWähle den Halter passend zur Größe deiner Dachrinne, hier 6-teilig beziehungsweise RG 333. Schrauben oder Nägel zur Befestigung sind nicht im Lieferumfang enthalten.Technische DatenPassende Rinne: halbrund RG 333, Nennweite (Breite der Rinnenöffnung) 153 mm, 6-teiligFlachstahl (Breite x Dicke): 40 x 5 mmBauart: NF (Nase und Feder)Verstärkung: VerstärkungssickeMaterial: Stahl feuerverzinktPrüfung: nach DIN EN 1462Häufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Sind Schrauben oder Nägel dabei?Nein. Der Rinnenhalter wird ohne Befestigungsmittel geliefert. Schrauben oder Nägel wählst du passend zu deinem Untergrund.Was bedeutet Flachstahl 40 x 5 mm?Das ist der Querschnitt des Halters: 40 mm breit und 5 mm dick. Je kräftiger der Querschnitt, desto steifer ist der Halter.

Die Zambelli Fallrohrschelle gibt dem Fallrohr der Dachentwässerung den nötigen Halt an der Außenfassade. Das Rohr liegt in der Schelle, die über eine Stockschraube oder einen Schraubstift mit der Wand verbunden ist. Mehrere Schellen übereinander halten das Regenrohr auf seiner ganzen Länge in Position.Die Schelle aus verzinktem Stahl ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Ihre Gewindemuffe M10, eine kurze Hülse mit Innengewinde, nimmt eine Stockschraube oder einen Schlagstift mit M10-Gewinde auf. Geöffnet und geschlossen wird sie über eine Ringschraube, deren Gegenmutter an der Schelle festgehalten wird.Vorteile auf einen BlickGewindemuffe M10 für eine Stockschraube oder einen SchraubstiftÖffnen und Schließen über eine RingschraubeFestgehaltene Gegenmutter erleichtert das Öffnen und SchließenVerzinkter Stahl als KorrosionsschutzLieferumfang1 x Fallrohrschelle Ø 100 mm mit Gewindemuffe M10, Stahl verzinktBestellhinweiseWähle die Schelle im Durchmesser deines Fallrohrs, hier 100 mm. Stockschraube oder Schraubstift und Dübel sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 100 mmAnschluss: Gewindemuffe M10, Schlüsselweite 17 mmVerschluss: Ringschraube, Gegenmutter festgehaltenMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeutet M10 bei der Befestigung?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Die Gewindemuffe der Schelle hat dieses Gewinde. Stockschraube oder Schraubstift müssen deshalb ebenfalls ein M10-Gewinde haben.Was ist eine Stockschraube?Eine Stockschraube ist ein Gewindestift mit zwei verschiedenen Gewinden. Das Ende mit Holzschraubengewinde wird in die Wand gedreht. Auf das metrische Gewinde M10 am anderen Ende schraubst du die Schelle. Ein Teil ihrer Länge steckt in der Wand, der Rest bestimmt den Abstand der Schelle zur Fassade.Kann ich mit einer Fallrohrschelle auch ein Standrohr befestigen?Nein. Für das Standrohr nimmst du eine Standrohrschelle, deren Größe auf das Standrohr abgestimmt ist. Das Standrohr ist das unterste, meist besonders robuste Rohrstück, das in das Erdreich führt. Auch bei gleicher Größenangabe ist die Fallrohrschelle nicht dafür vorgesehen.Wie viele Fallrohrschellen brauche ich?Als Faustformel rechnest du für 2 m Fallrohr mit etwa zwei Schellen und für 3 m mit etwa zwei bis drei. Ab 4 m Rohrlänge sind es mindestens vier Schellen. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein.Wie befestige ich die Schelle an einer gedämmten Fassade?Mit einer Befestigung, die durch die Dämmung bis in die tragende Wand reicht. Zambelli bietet dafür den Langschaftdübel zusammen mit dem Schraubstift M10 und das Isolierdübel-Set M10 an.

Der Zambelli Rinnenhaken trägt als Dachrinnenhalter die halbrunde Dachrinne RG 333 am Dach. Mehrere Haken in gleichmäßigem Abstand halten die Rinne in Position und tragen ihr Gewicht. Zwei Laschen vorn und hinten sichern die eingelegte Rinne im Haken.Eine tief eingeprägte Verstärkungsrille, die Sickenprägung, macht den Haken aus verzinktem Stahl stabil, die Kanten sind abgerundet. In der kurzen Ausführung hat er eine Gesamthöhe von 303 mm.Vorteile auf einen BlickTief eingeprägte Verstärkungsrille für mehr StabilitätZwei Laschen sichern die Rinne vorn und hinten (Feder/Feder)Abgerundete KantenLieferumfang1 x Rinnenhaken halbrund RG 333, kurze Ausführung, Gesamthöhe 303 mm, Stahl verzinktBestellhinweiseDer Haken passt zur halbrunden Dachrinne RG 333. Befestigungsmaterial ist nicht im Lieferumfang enthalten. Vergleiche die Gesamthöhe von 303 mm mit dem Platz, den du am Dach für Haken und Befestigung hast.MontagehinweiseHoch- und Tiefpunkt der Rinne anzeichnen und dabei das Gefälle zum Fallrohr berücksichtigen.Den ersten und den letzten Haken höchstens 30 cm vom Dachende entfernt setzen und mit der Abbiegezange passend abbiegen. Bei RG 333 muss die Wulstseite, also die vordere Rinnenkante, mindestens 11 mm tiefer liegen als die Rückseite.Bei größeren Längen eine Schnur zwischen erstem und letztem Haken spannen, die weiteren Haken daran ausrichten und abbiegen. Den Abstand zwischen den Haken nach den Klempnerfachregeln festlegen.Die Dachrinne einfedern und durch Umbiegen der beiden Federn fixieren.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenAusführung: kurzGesamthöhe: 303 mm, gemessen von der Oberkante des Befestigungsschenkels bis zur Unterseite des HakenbogensQuerschnitt (Breite x Dicke): 30 x 5 mmPassende Rinne: halbrund RG 333, Nennweite (Breite der Rinnenöffnung) 153 mm, 6-teiligZambelli-Bezeichnung: 333-30/5Material: Stahl verzinktHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was bedeutet Feder/Feder?Der Haken hat vorn und hinten je eine Lasche, die sogenannte Feder. Nach dem Einlegen der Rinne biegst du beide Laschen um. So sitzt die Rinne sicher im Haken.In welchem Abstand setze ich die Rinnenhaken?Bei üblichen Dächern etwa alle 50 bis 60 cm. Kürzere Abstände können nötig sein, zum Beispiel bei viel Schnee. Maßgeblich sind außerdem das Rinnensystem und der Untergrund, an dem du die Haken befestigst.

Der Zambelli Meister-Stutzen leitet das Regenwasser aus der halbrunden Regenrinne in das runde Fallrohr. Er sitzt am Ablauf der Rinne und bildet dort den Übergang zwischen der waagerechten Rinne und dem senkrechten Rohrstrang. Als ovaler Einhangstutzen ist er der Ausgangspunkt für Bögen und Fallrohre.Der Stutzen aus Titan-Zink ist für die Rinnengröße RG 333 und Fallrohre mit 100 mm Durchmesser ausgelegt. Stabil wird er durch seine umgelegte und verstärkte Kante, einen von Zambelli patentierten Umbug. Die angeschrägte Kante am Auslauf erleichtert den Übergang in Bogen oder Rohr. In dieser Größe hat er die Zambelli 3-Punkt-Verbindung zum Meister-Bogen.Vorteile auf einen BlickPatentierter, verstärkter Umbug für mehr StabilitätAngeschrägte Kante am Auslauf für den Übergang zu Bogen oder Rohr3-Punkt-Verbindung: Der Meister-Bogen rastet an drei Punkten ein und bleibt zum Ausrichten drehbarPasst zu halbrunden Rinnen RG 333 und Fallrohren Ø 100 mmLieferumfang1 x Einhangstutzen Meister-Stutzen oval RG 333/100 mm, Titan-ZinkBestellhinweiseWähle den Stutzen so, dass beide Zahlen passen: die Rinnengröße RG 333 deiner Dachrinne und der Durchmesser 100 mm deines Fallrohrs. Ob dieser Fallrohrdurchmesser für deine Dachfläche reicht, ergibt sich aus der Planung deiner Dachentwässerung. Bögen und Fallrohre sind nicht im Lieferumfang enthalten.MontagehinweiseDen Meister-Bogen auf den Auslauf des Stutzens stecken.Die drei vorgegebenen Punkte in die Sicke des Bogens einrasten lassen. Die Sicke ist eine eingeprägte Rille. Verdrahten oder Nieten ist nicht nötig.Den Bogen in die gewünschte Position drehen. Bis zur endgültigen Befestigung bleibt die Verbindung drehbar und lässt sich bei Bedarf ohne Beschädigung wieder lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassende Rinne: halbrund RG 333, 6-teiligNennweite der Rinne (Breite der Rinnenöffnung): 153 mmFallrohranschluss: Ø 100 mm, rundForm: oval, mit verstärktem Umbug und angeschrägtem AuslaufFertigung: einteilig geschweißtVerbindung zum Meister-Bogen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang. Bei der Angabe 333/100 steht die erste Zahl für die Rinnengröße RG 333 und die zweite für den Fallrohrdurchmesser von 100 mm.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion. Auch Wasser, das von Kupferflächen abläuft, sollte nicht auf Bauteile aus Zink treffen.Welche Bögen passen zur 3-Punkt-Verbindung?Die Zambelli Meister-Bögen und das Meister-Sockelknie mit 3-Punkt-Verbindung im Durchmesser 100 mm. Die Meister-Bögen gibt es dafür mit 40, 60, 72 und 85 Grad. Für Ø 100 mm gibt es außerdem den Meister-Bogen Vario mit 72 Grad und 3-Punkt-Verbindung. Andere Bögen und Fallrohre steckst du klassisch auf den Auslauf.

Der Zambelli Rinnenstutzen zum Löten leitet das Regenwasser aus der halbrunden Regenrinne in das runde Fallrohr. Er sitzt am Ablauf der Rinne und bildet dort den Übergang in den senkrechten Rohrstrang.Der Stutzen aus Titan-Zink ist für die Rinnengröße RG 333 und Fallrohre mit 100 mm Durchmesser ausgelegt. Sein Rand ist gebördelt und wird mit der Rinne verlötet. Weil sich Titan-Zink gut löten lässt, entsteht so eine dauerhaft dichte Verbindung zwischen Rinne und Stutzen.Vorteile auf einen BlickGebördelter, also umgebogener Rand zum Einlöten in die RinneDauerhaft dichte Lötverbindung zwischen Rinne und StutzenUnauffällige Verbindung von Rinne und FallrohrPasst zu halbrunden Rinnen RG 333 und Fallrohren Ø 100 mmLieferumfang1 x Rinnenstutzen halbrund zum Löten RG 333/100 mm, Titan-ZinkBestellhinweiseWähle den Stutzen so, dass beide Zahlen passen: die Rinnengröße RG 333 deiner Dachrinne und der Durchmesser 100 mm deines Fallrohrs. Ob dieser Fallrohrdurchmesser für deine Dachfläche reicht, ergibt sich aus der Planung deiner Dachentwässerung. Lötzubehör, Bögen und Fallrohre sind nicht im Lieferumfang enthalten.Technische DatenPassende Rinne: halbrund RG 333, 6-teiligNennweite der Rinne (Breite der Rinnenöffnung): 153 mmFallrohranschluss: Ø 100 mm, rundAusführung: gebördelt, zum LötenMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang. Bei der Angabe 333/100 steht die erste Zahl für die Rinnengröße RG 333 und die zweite für den Fallrohrdurchmesser von 100 mm.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion. Auch Wasser, das von Kupferflächen abläuft, sollte nicht auf Bauteile aus Zink treffen.Wann wähle ich den Lötstutzen und wann den Meister-Stutzen?Den Lötstutzen wählst du, wenn du den Stutzen fest mit der Rinne verlöten willst. Der ovale Zambelli Meister-Stutzen ist ein Einhangstutzen mit verstärktem Umbug. In einzelnen Größen hat er die 3-Punkt-Verbindung zum Meister-Bogen. Beide verbinden die halbrunde Rinne mit dem Fallrohr.

Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 60° und ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 60° Ø 100 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 100 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 100 mm ist das der Meister-Stutzen 333/100 für Dachrinnen RG 333.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 60°Durchmesser: 100 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.

Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 72° und ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 72° Ø 100 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 100 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 100 mm ist das der Meister-Stutzen 333/100 für Dachrinnen RG 333.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 72°Durchmesser: 100 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.

Die halbrunde Dachrinne von Zambelli fängt das Regenwasser direkt an der Dachkante auf, bevor es an der Fassade herunterlaufen kann. Über den Rinnenstutzen gelangt das Wasser in das Fallrohr und wird von dort kontrolliert abgeleitet. Damit bildet die Rinne den Anfang der gesamten Dachentwässerung.Gefertigt aus Titan-Zink, bildet sie mit den Jahren eine natürliche, mattgraue Patina, die das Material schützt. Die 3 m lange Regenrinne hat die Rinnengröße RG 333 und ist damit für mittlere Dachflächen ausgelegt.Vorteile auf einen BlickLötbar: Rinnenstöße, Rinnenböden und Rinnenwinkel lassen sich dauerhaft dicht verbindenBildet mit der Zeit eine natürliche Schutzschicht, die PatinaEinheitliche Oberfläche und Optik mit dem Zambelli Zubehör aus Titan-ZinkPassendes Zubehör vom Rinnenhaken bis zum Rinnenstutzen in RG 333Lieferumfang1 x Dachrinne halbrund RG 333, Baulänge 3 m, Titan-ZinkBestellhinweiseWähle Rinnenhaken (Dachrinnenhalter), Rinnenböden, Rinnenwinkel, Rinnenverbinder und Rinnenstutzen passend zur halbrunden Rinne RG 333. Diese Teile sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.MontagehinweiseHoch- und Tiefpunkt der Rinne anzeichnen und dabei das Gefälle zum Fallrohr berücksichtigen.Den ersten und den letzten Rinnenhaken höchstens 30 cm vom Dachende entfernt setzen. Bei RG 333 muss die Wulstseite, also die vordere Rinnenkante, mindestens 11 mm tiefer liegen als die Rückseite.Bei größeren Längen eine Schnur zwischen erstem und letztem Haken spannen und die weiteren Haken daran ausrichten.Die Rinne in die Haken einfedern und durch Umbiegen der beiden Federn fixieren.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmBaulänge: 3 m (3000 mm)Material: Titan-Zink, walzblankHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion.Für welche Dachfläche passt RG 333?Zusammen mit einem Fallrohr Ø 100 mm passt RG 333 als erste Orientierung für etwa 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen, deren Wasser in diese Rinne läuft. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort und der Weg des Wassers bis zum Fallrohr. Auch das Rinnengefälle und die Leistung von Stutzen und Fallrohr spielen eine Rolle. Bei langen Wegen bis zum Fallrohr oder bei starkem Regen kann eine größere Rinne oder ein zusätzliches Fallrohr nötig sein.Wie viel Gefälle braucht die Dachrinne?Ein leichtes Gefälle zum Fallrohr hin reicht aus, meist 1 bis 3 mm je Meter Rinne. Bei 5 m Rinne und 3 mm je Meter liegt das Rinnenende am Fallrohr also 15 mm tiefer als der Anfang. Ohne Gefälle kann Wasser stehen bleiben. Kleine Wasserreste in der Rinne sind aber nicht automatisch ein Mangel.In welchem Abstand setze ich die Rinnenhaken?Bei einem üblichen Dach etwa alle 50 cm, je nach Ausführung bis etwa 60 cm. Anzahl und Abstand richten sich außerdem nach dem Rinnensystem, dem Untergrund, der Schneelast an deinem Ort und den geltenden Fachregeln.In welchen Abständen braucht die Dachrinne einen Dehnungsausgleich?Im geraden Rinnenlauf spätestens alle 15 m und höchstens 7,5 m von einer Rinnenecke entfernt. Der Dehnungsausgleich (Rinnen-Dilatation) nimmt auf, dass sich die Rinne bei Wärme ausdehnt und bei Kälte zusammenzieht. Wähle ihn passend zu RG 333 und zum Material Titan-Zink.

Der Zambelli Meister-Winkel Außeneck führt die halbrunde Regenrinne sauber um nach außen zeigende Hausecken herum. An solchen Ecken treffen zwei Rinnenläufe im rechten Winkel aufeinander, und der Winkel leitet das Wasser vom einen in den anderen.Weil der Winkel aus Titan-Zink in einem Stück tiefgezogen ist, kommt er ohne Naht in der Ecke aus. Sein Wasserfalz, die hintere Kante der Rinne, läuft ohne Unterbrechung um die Ecke. Er ist für Rinnen in RG 333 ausgelegt und hat zwei jeweils 300 mm lange Schenkel, an die die geraden Rinnen anschließen. Mit der Rinne lässt er sich verlöten oder über das Zambelli Rinnenverbinder-Set RG 333 verbinden.Vorteile auf einen BlickNahtlos aus einem Stück tiefgezogen, ohne gelötete Naht in der EckeDurchlaufender Wasserfalz an der hinteren RinnenkanteExakte Maßhaltigkeit bei Winkel und SchenkellängeGleiche Titan-Zink-Optik wie die DachrinnePasst zu halbrunden Zambelli Dachrinnen RG 333Lieferumfang1 x Rinnenwinkel Außeneck 90° RG 333, Schenkellänge 300 mm, Titan-ZinkBestellhinweiseWähle Ecktyp, Rinnengröße und Schenkellänge passend zum Verlauf deiner Traufe, also der unteren Dachkante. Plane an den Ecken einen Dehnungsausgleich ein. Die Abstände dafür stehen in den häufigen Fragen.MontagehinweiseDen Winkel entsprechend der Fließrichtung des Wassers in die Dachrinne eindrehen.Je nach Fließrichtung den Winkel auf einer Seite oben auf die Rinne legen und auf der anderen Seite in die Rinne einstecken.Die Überlappung zwischen Winkel und Rinne beträgt höchstens 30 mm.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenEcktyp: AußeneckEckwinkel: 90°Schenkellänge: 300 mmRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauFertigung: einteilig tiefgezogen, ohne GehrungsnahtHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Was ist der Unterschied zwischen Außeneck und Inneneck?Ein Außeneck führt die Rinne um eine nach außen zeigende Gebäudeecke herum. Ein Inneneck sitzt an einer einspringenden Ecke, etwa an einem Winkelhaus oder Anbau. Die Rinne läuft dort in die Ecke hinein. Ecktyp und Rinnengröße müssen zum Verlauf deiner Traufe passen.Was bedeutet die Schenkellänge?Die Schenkellänge ist die Länge jedes der beiden Winkelschenkel, hier 300 mm. An die Schenkel schließen die geraden Rinnen an. Längere Schenkel verschieben die nächste Verbindungsstelle weiter von der Ecke weg.In welchem Abstand zur Ecke brauche ich einen Dehnungsausgleich?Höchstens 7,5 m von der Ecke entfernt. Im geraden Rinnenlauf liegen zwischen zwei Dehnungsausgleichen höchstens 15 m. Der Dehnungsausgleich nimmt auf, dass sich die Rinne bei Wärme ausdehnt und bei Kälte zusammenzieht.

Das Zambelli Rinnen- und Wulstverbinder-Set verbindet zwei halbrunde Dachrinnen RG 333 oder eine Dachrinne mit einem Rinnenwinkel. Der Rinnenverbinder sitzt außen über dem Stoß, seine Dichtung aus witterungsbeständigem EPDM-Gummi dichtet ihn ab. Der Wulstverbinder steckt in der Wulst, dem gerollten Vorderrand der Rinne, und gibt dem Stoß zusätzliche Stabilität.Das Set aus Titan-Zink ist eine werkzeuglose Alternative zum Löten oder Kleben. Ein Z-Verschluss mit Wulstklammer und Sicherungslasche hält die Verbindung zusammen, die Rinnen können sich am Stoß weiterhin dehnen. Auch Risse an älteren Rinnen lassen sich damit überbrücken und abdichten.Vorteile auf einen BlickWerkzeuglose Verbindung von Rinne zu Rinne oder Rinne zu Winkel, ohne Löten oder KlebenEPDM-Dichtung für einen dichten RinnenstoßWulstverbinder für mehr Stabilität am StoßDie Rinnen können sich am Stoß weiterhin dehnenAuch zur Reparatur kleinerer Undichtigkeiten und Risse an bestehenden RinnenLieferumfang1 x Rinnenverbinder halbrund RG 333, Titan-Zink, mit EPDM-Gummidichtung1 x Wulstverbinder RG 333BestellhinweiseWähle das Set in der Rinnengröße deiner halbrunden Regenrinne, hier RG 333. Der Verbinder ist für Rinnen mit Passform nach DIN 18461 ausgelegt, also mit genormter Rinnenform.MontagehinweiseDie Sicherungslasche des Rinnenverbinders öffnen.Die Gummidichtung bündig zur Ausklinkung, also zur Aussparung im Verbinder, einkleben und vorn leicht überstehen lassen.Den Wulstverbinder bis zum Fixpunkt in die Wulst der beiden Rinnen schieben. Bei Reparaturen wird er nicht benötigt.Den Rinnenverbinder zuerst hinten über den Wasserfalz, die hintere Rinnenkante, einhängen. Dann leicht nach unten und nach vorn zur Wulst ziehen.Die Klammer unter leichtem Gegendruck an der Wulstinnenseite über die Wulst legen und einschnappen lassen. Anschließend die Sicherungslasche schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauDichtung: EPDMVerschluss: Z-Verschluss mit Wulstklammer und SicherungslaschePassende Rinnen: Passform nach DIN 18461Häufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wann wähle ich den Verbinder und wann das Löten?Den Verbinder wählst du, wenn du ohne Lötgerät arbeiten oder eine noch formstabile Rinne reparieren willst. Er lässt am Stoß Bewegungen zu. Gelötete Stöße sind dagegen starre Verbindungen. Bei Titan-Zink ist beides möglich.Ersetzt der Verbinder einen Dehnungsausgleich?Nein. Der Spielraum am einzelnen Stoß ersetzt keine Planung für den ganzen Rinnenlauf. Im geraden Rinnenlauf brauchst du spätestens alle 15 m einen Dehnungsausgleich, von einer Rinnenecke höchstens 7,5 m entfernt. Diese Aufgabe übernimmt eine passende Rinnen-Dilatation, die temperaturbedingte Längenänderungen aufnimmt.

Der Zambelli Lötboden verschließt das rechte Ende einer halbrunden Dachrinne, damit das Wasser dort nicht herausläuft. Zambelli fertigt ihn in einer linken und einer rechten Ausführung.Der Boden aus Titan-Zink passt zur halbrunden Rinne RG 333. Er ist zum Aufstecken und Löten ausgeführt und hält vor dem Löten auf der Rinne. Anstelle des Lötens ist auch eine Klebeverbindung möglich.Vorteile auf einen BlickAusführung für das rechte RinnenendeZum Aufstecken und Löten, hält vor dem Löten auf der RinneAlternativ auch zum KlebenGleiche Titan-Zink-Optik wie die DachrinneLieferumfang1 x Rinnenboden zum Löten halbrund RG 333, rechts, Titan-ZinkBestellhinweiseWähle den Boden in derselben Rinnengröße wie deine Regenrinne, hier RG 333, und auf der passenden Seite. Für zwei offene Rinnenenden brauchst du je einen linken und einen rechten Boden. Lötzinn oder Klebstoff sind nicht im Lieferumfang enthalten.Technische DatenSeite: rechtsRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauBefestigung: aufstecken, dann löten oder klebenHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Ist dieser Boden beidseitig verwendbar?Nein. Der Lötboden ist für eine Seite gefertigt, dieser hier für das rechte Rinnenende. Für das andere Ende wählst du die linke Ausführung. In RG 200 bis RG 400 gibt es mit dem Zambelli Meister-Boden auch eine beidseitig verwendbare Ausführung.

Der Zambelli Lötboden verschließt das linke Ende einer halbrunden Dachrinne, damit das Wasser dort nicht herausläuft. Zambelli fertigt ihn in einer linken und einer rechten Ausführung.Der Boden aus Titan-Zink passt zur halbrunden Rinne RG 333. Er ist zum Aufstecken und Löten ausgeführt und hält vor dem Löten auf der Rinne. Anstelle des Lötens ist auch eine Klebeverbindung möglich.Vorteile auf einen BlickAusführung für das linke RinnenendeZum Aufstecken und Löten, hält vor dem Löten auf der RinneAlternativ auch zum KlebenGleiche Titan-Zink-Optik wie die DachrinneLieferumfang1 x Rinnenboden zum Löten halbrund RG 333, links, Titan-ZinkBestellhinweiseWähle den Boden in derselben Rinnengröße wie deine Regenrinne, hier RG 333, und auf der passenden Seite. Für zwei offene Rinnenenden brauchst du je einen linken und einen rechten Boden. Lötzinn oder Klebstoff sind nicht im Lieferumfang enthalten.Technische DatenSeite: linksRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauBefestigung: aufstecken, dann löten oder klebenHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Ist dieser Boden beidseitig verwendbar?Nein. Der Lötboden ist für eine Seite gefertigt, dieser hier für das linke Rinnenende. Für das andere Ende wählst du die rechte Ausführung. In RG 200 bis RG 400 gibt es mit dem Zambelli Meister-Boden auch eine beidseitig verwendbare Ausführung.

Der Zambelli Fallrohr-Verbinder verbindet zwei Regenrohre gleichen Durchmessers, deren Enden keine Muffe haben. Eine Muffe ist das aufgeweitete Rohrende, in das normalerweise das nächste Rohr gesteckt wird. Bei abgeschnittenen Rohren fehlt sie, und der Verbinder übernimmt ihre Aufgabe.Gefertigt aus Titan-Zink, passt der Verbinder optisch zu den Zambelli Fallrohren. Er ist maßhaltig auf Fallrohre mit 100 mm Durchmesser abgestimmt. Ein Aufweiten der Rohrenden von Hand ist damit nicht nötig.Vorteile auf einen BlickVerbindet abgeschnittene Fallrohre Ø 100 mm ohne MuffeKein Aufweiten der Rohrenden nötigMaßhaltig auf den Rohrdurchmesser abgestimmtGleiche Titan-Zink-Optik wie die FallrohreLieferumfang1 x Fallrohr-Verbinder Ø 100 mm, Titan-ZinkBestellhinweiseWähle den Verbinder im gleichen Durchmesser wie die beiden Rohre, die du verbinden willst, hier 100 mm.Technische DatenDurchmesser: 100 mmEinsatz: abgeschnittene Fallrohre ohne Muffe, gleicher DurchmesserMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wann brauche ich einen Fallrohr-Verbinder?Wenn ein Rohrende keine Muffe hat, zum Beispiel nach dem Zuschnitt. Ein Fallrohr mit Muffe steckst du direkt in das nächste Rohr. Ohne Muffe stellt der Verbinder diese Steckverbindung her, ohne dass du ein Rohrende selbst aufweiten musst.Kann ich damit auch unterschiedliche Rohrgrößen verbinden?Nein. Der Verbinder verbindet nur zwei Rohre mit gleichem Durchmesser, hier 100 mm. Für einen Wechsel des Durchmessers gibt es Fallrohr-Reduzierungen.

Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 2 m lange Regenrohr mit 100 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 100 mmLieferumfang1 x Fallrohr rund Ø 100 mm, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 100 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.Technische DatenDurchmesser: 100 mmBaulänge: 2 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG 333 ist die Größe der Dachrinne, die als Orientierung zu diesem Fallrohr Ø 100 mm gehört. RG steht für Rinnengröße: Die Rinne wird aus einem 333 mm breiten Blechstreifen geformt. Das entspricht der traditionellen Größe 6-teilig, denn eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 100 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Für welche Dachfläche reicht ein Fallrohr Ø 100 mm?Zusammen mit einer Dachrinne RG 333 reicht es als erste Orientierung für 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort, die Rinnenlänge und die Lage der Fallrohre. Diese Werte ersetzen keine Berechnung der Dachentwässerung.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.
