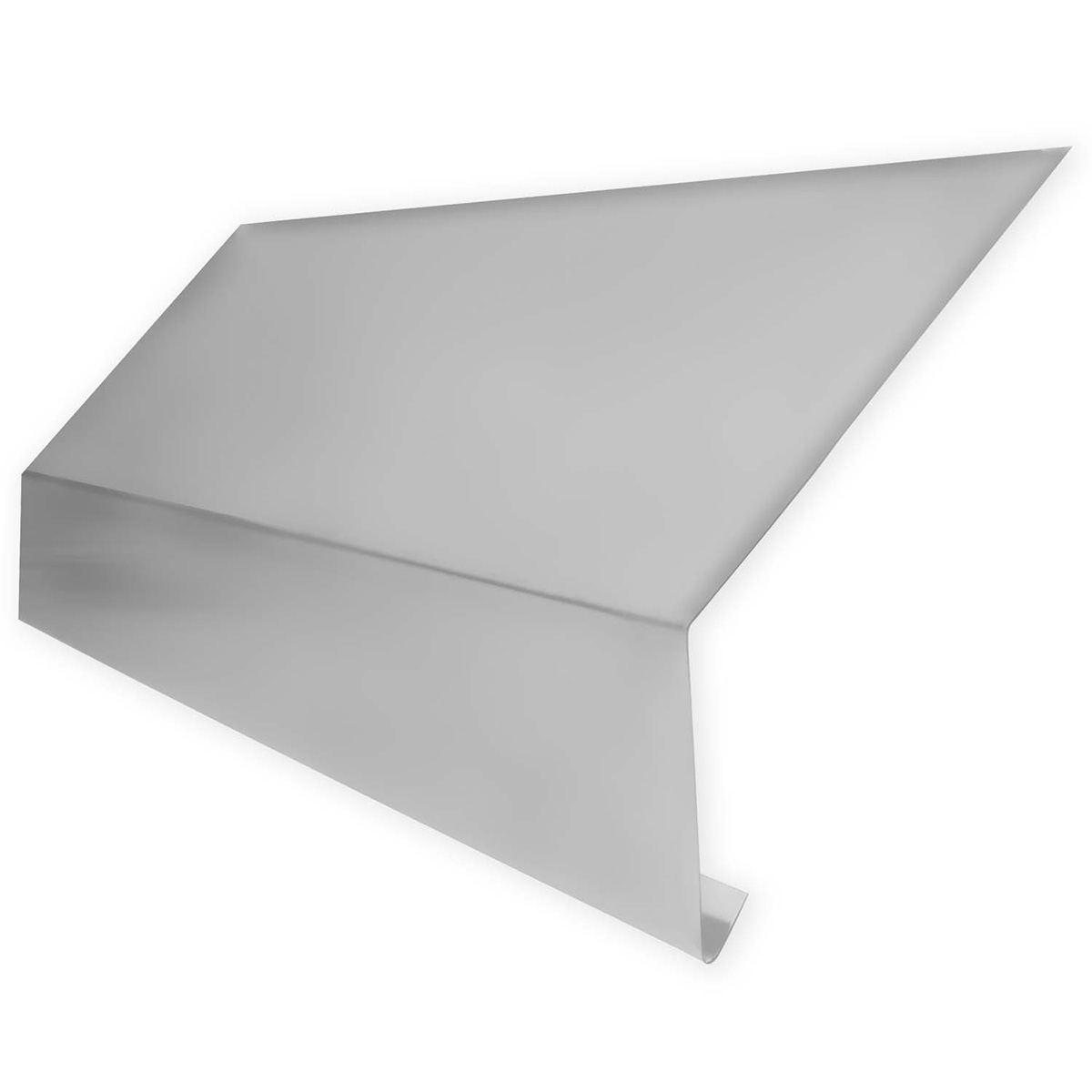

Zambelli Traufblech 45° 150/80/20 mm, Stahl verzinkt, 2000 mm - 1 Stk.

Die Zambelli Stockschraube verbindet die Fallrohrschelle mit der Fassade und trägt so das Regenrohr an der Wand. Sie ist ein Gewindestift mit zwei verschiedenen Gewinden. Das eine Ende hat ein Holzschraubengewinde für die Wand, das andere ein metrisches Gewinde M10 für die Schelle.Die 100 mm lange Stockschraube besteht aus galvanisch verzinktem Stahl. Sie passt zu Rohrschellen mit Gewindemuffe M10, zum Beispiel zur Zambelli Meister-Schelle.Vorteile auf einen BlickHolzschraubengewinde für die Wand und Gewinde M10 für die SchellePasst zu Rohrschellen mit Gewindemuffe M10, etwa zur Zambelli Meister-SchelleGalvanisch verzinkter Stahl als KorrosionsschutzLieferumfang1 x Stockschraube M10 x 100 mm, Stahl verzinktBestellhinweiseWähle die Länge passend zu deinem Wandaufbau und zum gewünschten Abstand des Rohrs von der Wand. Dübel und Rohrschelle sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenGewinde: Holzschraubengewinde und M10Länge: 100 mmPassend für: Rohrschellen mit Gewindemuffe M10Material: Stahl galvanisch verzinktHäufige Fragen zum ProduktWas bedeutet M10?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Auf dieses Ende der Stockschraube schraubst du die Rohrschelle. Ihre Gewindemuffe muss deshalb ebenfalls M10 haben.Wie wähle ich die Länge der Stockschraube?Die Länge setzt sich aus dem Teil in der Wand und dem Teil davor zusammen. Der Teil davor reicht bis zur Schelle und bestimmt ihren Abstand zur Fassade. Bei 100 mm Länge ist der freie Abstand also deutlich kleiner als 100 mm. Eine Dämmschicht musst du zusätzlich überbrücken.Passt die Stockschraube zu jeder Rohrschelle?Nein. Sie passt nur zu Rohrschellen mit Gewindemuffe M10, zum Beispiel zur Zambelli Meister-Schelle oder zur Zambelli Standrohrschelle für Stockschraube. Schellen mit fest montiertem Schlagstift brauchen keine Stockschraube.

Die Zambelli Stockschraube verbindet die Fallrohrschelle mit der Fassade und trägt so das Regenrohr an der Wand. Sie ist ein Gewindestift mit zwei verschiedenen Gewinden. Das eine Ende hat ein Holzschraubengewinde für die Wand, das andere ein metrisches Gewinde M10 für die Schelle.Die 140 mm lange Stockschraube besteht aus galvanisch verzinktem Stahl. Sie passt zu Rohrschellen mit Gewindemuffe M10, zum Beispiel zur Zambelli Meister-Schelle.Vorteile auf einen BlickHolzschraubengewinde für die Wand und Gewinde M10 für die SchellePasst zu Rohrschellen mit Gewindemuffe M10, etwa zur Zambelli Meister-SchelleGalvanisch verzinkter Stahl als KorrosionsschutzLieferumfang1 x Stockschraube M10 x 140 mm, Stahl verzinktBestellhinweiseWähle die Länge passend zu deinem Wandaufbau und zum gewünschten Abstand des Rohrs von der Wand. Dübel und Rohrschelle sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenGewinde: Holzschraubengewinde und M10Länge: 140 mmPassend für: Rohrschellen mit Gewindemuffe M10Material: Stahl galvanisch verzinktHäufige Fragen zum ProduktWas bedeutet M10?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Auf dieses Ende der Stockschraube schraubst du die Rohrschelle. Ihre Gewindemuffe muss deshalb ebenfalls M10 haben.Wie wähle ich die Länge der Stockschraube?Die Länge setzt sich aus dem Teil in der Wand und dem Teil davor zusammen. Der Teil davor reicht bis zur Schelle und bestimmt ihren Abstand zur Fassade. Bei 140 mm Länge ist der freie Abstand also deutlich kleiner als 140 mm. Eine Dämmschicht musst du zusätzlich überbrücken.Passt die Stockschraube zu jeder Rohrschelle?Nein. Sie passt nur zu Rohrschellen mit Gewindemuffe M10, zum Beispiel zur Zambelli Meister-Schelle oder zur Zambelli Standrohrschelle für Stockschraube. Schellen mit fest montiertem Schlagstift brauchen keine Stockschraube.

Die Zambelli Fallrohrschelle gibt dem Fallrohr der Dachentwässerung den nötigen Halt an der Außenfassade. Das Rohr liegt in der Schelle, die über eine Stockschraube oder einen Schraubstift mit der Wand verbunden ist. Mehrere Schellen übereinander halten das Regenrohr auf seiner ganzen Länge in Position.Die Schelle aus verzinktem Stahl ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Ihre Gewindemuffe M10, eine kurze Hülse mit Innengewinde, nimmt eine Stockschraube oder einen Schlagstift mit M10-Gewinde auf. Geöffnet und geschlossen wird sie über eine Ringschraube, deren Gegenmutter an der Schelle festgehalten wird.Vorteile auf einen BlickGewindemuffe M10 für eine Stockschraube oder einen SchraubstiftÖffnen und Schließen über eine RingschraubeFestgehaltene Gegenmutter erleichtert das Öffnen und SchließenVerzinkter Stahl als KorrosionsschutzLieferumfang1 x Fallrohrschelle Ø 100 mm mit Gewindemuffe M10, Stahl verzinktBestellhinweiseWähle die Schelle im Durchmesser deines Fallrohrs, hier 100 mm. Stockschraube oder Schraubstift und Dübel sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 100 mmAnschluss: Gewindemuffe M10, Schlüsselweite 17 mmVerschluss: Ringschraube, Gegenmutter festgehaltenMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeutet M10 bei der Befestigung?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Die Gewindemuffe der Schelle hat dieses Gewinde. Stockschraube oder Schraubstift müssen deshalb ebenfalls ein M10-Gewinde haben.Was ist eine Stockschraube?Eine Stockschraube ist ein Gewindestift mit zwei verschiedenen Gewinden. Das Ende mit Holzschraubengewinde wird in die Wand gedreht. Auf das metrische Gewinde M10 am anderen Ende schraubst du die Schelle. Ein Teil ihrer Länge steckt in der Wand, der Rest bestimmt den Abstand der Schelle zur Fassade.Kann ich mit einer Fallrohrschelle auch ein Standrohr befestigen?Nein. Für das Standrohr nimmst du eine Standrohrschelle, deren Größe auf das Standrohr abgestimmt ist. Das Standrohr ist das unterste, meist besonders robuste Rohrstück, das in das Erdreich führt. Auch bei gleicher Größenangabe ist die Fallrohrschelle nicht dafür vorgesehen.Wie viele Fallrohrschellen brauche ich?Als Faustformel rechnest du für 2 m Fallrohr mit etwa zwei Schellen und für 3 m mit etwa zwei bis drei. Ab 4 m Rohrlänge sind es mindestens vier Schellen. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein.Wie befestige ich die Schelle an einer gedämmten Fassade?Mit einer Befestigung, die durch die Dämmung bis in die tragende Wand reicht. Zambelli bietet dafür den Langschaftdübel zusammen mit dem Schraubstift M10 und das Isolierdübel-Set M10 an.

Die Zambelli Fallrohrschelle mit Schlagstift gibt dem Fallrohr der Dachentwässerung Halt an der Außenfassade. Ihr Schlagstift ist fest mit der Schelle verbunden, eine separate Stockschraube brauchst du deshalb nicht. Mehrere Schellen übereinander halten das Regenrohr auf seiner ganzen Länge in Position.Die Schelle aus verzinktem Stahl ist für Fallrohre mit 87 mm Durchmesser ausgelegt und hat einen 140 mm langen Schlagstift. Geöffnet und geschlossen wird sie über eine Ringschraube, deren Gegenmutter an der Schelle festgehalten wird.Vorteile auf einen BlickSchlagstift fest mit der Schelle verbunden, keine separate Stockschraube nötigÖffnen und Schließen über eine RingschraubeFestgehaltene Gegenmutter erleichtert das Öffnen und SchließenVerzinkter Stahl als KorrosionsschutzLieferumfang1 x Fallrohrschelle Ø 87 mm mit Schlagstift 140 mm, Stahl verzinktBestellhinweiseWähle den Durchmesser passend zu deinem Fallrohr, hier 87 mm, und die Stiftlänge passend zum Wandaufbau. Dübel sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund. An gedämmten Fassaden reicht ein längerer Stift allein nicht aus. Dort brauchst du eine Befestigung, die für den Dämmaufbau ausgelegt ist.MontagehinweiseBei einem Holzuntergrund die Schelle mit ihrem Schlagstift in das Holz einschlagen.Das Fallrohr in die geöffnete Schelle einsetzen.Die Schelle über die Ringschraube schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 87 mmStiftlänge: 140 mmVerschluss: Ringschraube, Gegenmutter festgehaltenMaterial: Stahl verzinktHäufige Fragen zum ProduktWann wähle ich eine Schelle mit Schlagstift und wann eine Schelle mit M10-Gewinde?Die Schelle mit Schlagstift wählst du, wenn Schelle und Stift ein Teil sein sollen, zum Beispiel auf Holz. Bei der Schelle mit Gewindemuffe M10 wählst du Stockschraube oder Schraubstift und deren Länge separat.Ist die Stiftlänge gleich dem Wandabstand?Nein. Ein Teil des 140 mm langen Stifts steckt im Untergrund. Nur der restliche Teil bildet den Abstand zwischen Wand und Schelle. Eine Dämmschicht musst du zusätzlich berücksichtigen.Wie viele Fallrohrschellen brauche ich?Als Faustformel rechnest du für 2 m Fallrohr mit etwa zwei Schellen und für 3 m mit etwa zwei bis drei. Ab 4 m Rohrlänge sind es mindestens vier Schellen. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein.Kann ich mit einer Fallrohrschelle auch ein Standrohr befestigen?Nein. Für das Standrohr nimmst du eine Standrohrschelle, deren Größe auf das Standrohr abgestimmt ist. Das Standrohr ist das unterste, meist besonders robuste Rohrstück, das in das Erdreich führt. Auch bei gleicher Größenangabe ist die Fallrohrschelle nicht dafür vorgesehen.

Der Zambelli Meister-Stutzen leitet das Regenwasser aus der halbrunden Regenrinne in das runde Fallrohr. Er sitzt am Ablauf der Rinne und bildet dort den Übergang zwischen der waagerechten Rinne und dem senkrechten Rohrstrang. Als ovaler Einhangstutzen ist er der Ausgangspunkt für Bögen und Fallrohre.Der Stutzen aus Titan-Zink ist für die Rinnengröße RG 333 und Fallrohre mit 100 mm Durchmesser ausgelegt. Stabil wird er durch seine umgelegte und verstärkte Kante, einen von Zambelli patentierten Umbug. Die angeschrägte Kante am Auslauf erleichtert den Übergang in Bogen oder Rohr. In dieser Größe hat er die Zambelli 3-Punkt-Verbindung zum Meister-Bogen.Vorteile auf einen BlickPatentierter, verstärkter Umbug für mehr StabilitätAngeschrägte Kante am Auslauf für den Übergang zu Bogen oder Rohr3-Punkt-Verbindung: Der Meister-Bogen rastet an drei Punkten ein und bleibt zum Ausrichten drehbarPasst zu halbrunden Rinnen RG 333 und Fallrohren Ø 100 mmLieferumfang1 x Einhangstutzen Meister-Stutzen oval RG 333/100 mm, Titan-ZinkBestellhinweiseWähle den Stutzen so, dass beide Zahlen passen: die Rinnengröße RG 333 deiner Dachrinne und der Durchmesser 100 mm deines Fallrohrs. Ob dieser Fallrohrdurchmesser für deine Dachfläche reicht, ergibt sich aus der Planung deiner Dachentwässerung. Bögen und Fallrohre sind nicht im Lieferumfang enthalten.MontagehinweiseDen Meister-Bogen auf den Auslauf des Stutzens stecken.Die drei vorgegebenen Punkte in die Sicke des Bogens einrasten lassen. Die Sicke ist eine eingeprägte Rille. Verdrahten oder Nieten ist nicht nötig.Den Bogen in die gewünschte Position drehen. Bis zur endgültigen Befestigung bleibt die Verbindung drehbar und lässt sich bei Bedarf ohne Beschädigung wieder lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassende Rinne: halbrund RG 333, 6-teiligNennweite der Rinne (Breite der Rinnenöffnung): 153 mmFallrohranschluss: Ø 100 mm, rundForm: oval, mit verstärktem Umbug und angeschrägtem AuslaufFertigung: einteilig geschweißtVerbindung zum Meister-Bogen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang. Bei der Angabe 333/100 steht die erste Zahl für die Rinnengröße RG 333 und die zweite für den Fallrohrdurchmesser von 100 mm.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion. Auch Wasser, das von Kupferflächen abläuft, sollte nicht auf Bauteile aus Zink treffen.Welche Bögen passen zur 3-Punkt-Verbindung?Die Zambelli Meister-Bögen und das Meister-Sockelknie mit 3-Punkt-Verbindung im Durchmesser 100 mm. Die Meister-Bögen gibt es dafür mit 40, 60, 72 und 85 Grad. Für Ø 100 mm gibt es außerdem den Meister-Bogen Vario mit 72 Grad und 3-Punkt-Verbindung. Andere Bögen und Fallrohre steckst du klassisch auf den Auslauf.

Die halbrunde Dachrinne von Zambelli fängt das Regenwasser direkt an der Dachkante auf, bevor es an der Fassade herunterlaufen kann. Über den Rinnenstutzen gelangt das Wasser in das Fallrohr und wird von dort kontrolliert abgeleitet. Damit bildet die Rinne den Anfang der gesamten Dachentwässerung.Gefertigt aus Titan-Zink, bildet sie mit den Jahren eine natürliche, mattgraue Patina, die das Material schützt. Die 2 m lange Regenrinne hat die Rinnengröße RG 333 und ist damit für mittlere Dachflächen ausgelegt.Vorteile auf einen BlickLötbar: Rinnenstöße, Rinnenböden und Rinnenwinkel lassen sich dauerhaft dicht verbindenBildet mit der Zeit eine natürliche Schutzschicht, die PatinaEinheitliche Oberfläche und Optik mit dem Zambelli Zubehör aus Titan-ZinkPassendes Zubehör vom Rinnenhaken bis zum Rinnenstutzen in RG 333Lieferumfang1 x Dachrinne halbrund RG 333, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Rinnenhaken (Dachrinnenhalter), Rinnenböden, Rinnenwinkel, Rinnenverbinder und Rinnenstutzen passend zur halbrunden Rinne RG 333. Diese Teile sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.MontagehinweiseHoch- und Tiefpunkt der Rinne anzeichnen und dabei das Gefälle zum Fallrohr berücksichtigen.Den ersten und den letzten Rinnenhaken höchstens 30 cm vom Dachende entfernt setzen. Bei RG 333 muss die Wulstseite, also die vordere Rinnenkante, mindestens 11 mm tiefer liegen als die Rückseite.Bei größeren Längen eine Schnur zwischen erstem und letztem Haken spannen und die weiteren Haken daran ausrichten.Die Rinne in die Haken einfedern und durch Umbiegen der beiden Federn fixieren.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmBaulänge: 2 m (2000 mm)Material: Titan-Zink, walzblankHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion.Für welche Dachfläche passt RG 333?Zusammen mit einem Fallrohr Ø 100 mm passt RG 333 als erste Orientierung für etwa 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen, deren Wasser in diese Rinne läuft. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort und der Weg des Wassers bis zum Fallrohr. Auch das Rinnengefälle und die Leistung von Stutzen und Fallrohr spielen eine Rolle. Bei langen Wegen bis zum Fallrohr oder bei starkem Regen kann eine größere Rinne oder ein zusätzliches Fallrohr nötig sein.Wie viel Gefälle braucht die Dachrinne?Ein leichtes Gefälle zum Fallrohr hin reicht aus, meist 1 bis 3 mm je Meter Rinne. Bei 5 m Rinne und 3 mm je Meter liegt das Rinnenende am Fallrohr also 15 mm tiefer als der Anfang. Ohne Gefälle kann Wasser stehen bleiben. Kleine Wasserreste in der Rinne sind aber nicht automatisch ein Mangel.In welchem Abstand setze ich die Rinnenhaken?Bei einem üblichen Dach etwa alle 50 cm, je nach Ausführung bis etwa 60 cm. Anzahl und Abstand richten sich außerdem nach dem Rinnensystem, dem Untergrund, der Schneelast an deinem Ort und den geltenden Fachregeln.In welchen Abständen braucht die Dachrinne einen Dehnungsausgleich?Im geraden Rinnenlauf spätestens alle 15 m und höchstens 7,5 m von einer Rinnenecke entfernt. Der Dehnungsausgleich (Rinnen-Dilatation) nimmt auf, dass sich die Rinne bei Wärme ausdehnt und bei Kälte zusammenzieht. Wähle ihn passend zu RG 333 und zum Material Titan-Zink.

Das Zambelli Rinnen- und Wulstverbinder-Set verbindet zwei halbrunde Dachrinnen RG 333 oder eine Dachrinne mit einem Rinnenwinkel. Der Rinnenverbinder sitzt außen über dem Stoß, seine Dichtung aus witterungsbeständigem EPDM-Gummi dichtet ihn ab. Der Wulstverbinder steckt in der Wulst, dem gerollten Vorderrand der Rinne, und gibt dem Stoß zusätzliche Stabilität.Das Set aus Titan-Zink ist eine werkzeuglose Alternative zum Löten oder Kleben. Ein Z-Verschluss mit Wulstklammer und Sicherungslasche hält die Verbindung zusammen, die Rinnen können sich am Stoß weiterhin dehnen. Auch Risse an älteren Rinnen lassen sich damit überbrücken und abdichten.Vorteile auf einen BlickWerkzeuglose Verbindung von Rinne zu Rinne oder Rinne zu Winkel, ohne Löten oder KlebenEPDM-Dichtung für einen dichten RinnenstoßWulstverbinder für mehr Stabilität am StoßDie Rinnen können sich am Stoß weiterhin dehnenAuch zur Reparatur kleinerer Undichtigkeiten und Risse an bestehenden RinnenLieferumfang1 x Rinnenverbinder halbrund RG 333, Titan-Zink, mit EPDM-Gummidichtung1 x Wulstverbinder RG 333BestellhinweiseWähle das Set in der Rinnengröße deiner halbrunden Regenrinne, hier RG 333. Der Verbinder ist für Rinnen mit Passform nach DIN 18461 ausgelegt, also mit genormter Rinnenform.MontagehinweiseDie Sicherungslasche des Rinnenverbinders öffnen.Die Gummidichtung bündig zur Ausklinkung, also zur Aussparung im Verbinder, einkleben und vorn leicht überstehen lassen.Den Wulstverbinder bis zum Fixpunkt in die Wulst der beiden Rinnen schieben. Bei Reparaturen wird er nicht benötigt.Den Rinnenverbinder zuerst hinten über den Wasserfalz, die hintere Rinnenkante, einhängen. Dann leicht nach unten und nach vorn zur Wulst ziehen.Die Klammer unter leichtem Gegendruck an der Wulstinnenseite über die Wulst legen und einschnappen lassen. Anschließend die Sicherungslasche schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauDichtung: EPDMVerschluss: Z-Verschluss mit Wulstklammer und SicherungslaschePassende Rinnen: Passform nach DIN 18461Häufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wann wähle ich den Verbinder und wann das Löten?Den Verbinder wählst du, wenn du ohne Lötgerät arbeiten oder eine noch formstabile Rinne reparieren willst. Er lässt am Stoß Bewegungen zu. Gelötete Stöße sind dagegen starre Verbindungen. Bei Titan-Zink ist beides möglich.Ersetzt der Verbinder einen Dehnungsausgleich?Nein. Der Spielraum am einzelnen Stoß ersetzt keine Planung für den ganzen Rinnenlauf. Im geraden Rinnenlauf brauchst du spätestens alle 15 m einen Dehnungsausgleich, von einer Rinnenecke höchstens 7,5 m entfernt. Diese Aufgabe übernimmt eine passende Rinnen-Dilatation, die temperaturbedingte Längenänderungen aufnimmt.

Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 2 m lange Regenrohr mit 100 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 100 mmLieferumfang1 x Fallrohr rund Ø 100 mm, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 100 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.Technische DatenDurchmesser: 100 mmBaulänge: 2 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG 333 ist die Größe der Dachrinne, die als Orientierung zu diesem Fallrohr Ø 100 mm gehört. RG steht für Rinnengröße: Die Rinne wird aus einem 333 mm breiten Blechstreifen geformt. Das entspricht der traditionellen Größe 6-teilig, denn eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 100 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Für welche Dachfläche reicht ein Fallrohr Ø 100 mm?Zusammen mit einer Dachrinne RG 333 reicht es als erste Orientierung für 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort, die Rinnenlänge und die Lage der Fallrohre. Diese Werte ersetzen keine Berechnung der Dachentwässerung.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.
