Fallrohrschellen für den Halt an der Fassade
Eine Fallrohrschelle umfasst das normale Fallrohr und hält es über eine passende Wandbefestigung in seiner vorgesehenen Lage. Die Auswahl beginnt beim tatsächlichen Rohrdurchmesser. Danach folgen Anschlussart, Wandabstand und Befestigungsuntergrund. Eine Standrohrschelle ist dagegen auf den eigenen unteren Standrohrabschnitt abgestimmt und nicht automatisch austauschbar.
Vorhandene Schelle ersetzen
Vergleiche Rohrdurchmesser, Schellenform und Wandanschluss mit dem Bestand. Eine gleiche DN-Angabe, also die systembezogene Größenbezeichnung, reicht allein nicht aus. Prüfe auch, ob Verschluss, gegebenenfalls vorhandene Einlage und wandseitige Befestigung unbeschädigt und weiterverwendbar sind. Farbe und Oberfläche stimmen das Erscheinungsbild ab, ersetzen aber keine Maßprüfung.
Befestigungsart mit dem Untergrund abstimmen
Die Anschlussart der Schelle bestimmt, wie die Verbindung zur Wand aufgebaut wird. Welche Befestigungsmittel dazugehören, hängt zugleich vom tragfähigen Untergrund ab.
| Bauart | Was Du abgleichst |
|---|---|
| Schelle mit Gewindeaufnahme | Innengewinde und vorgesehenes Wandteil müssen zusammenpassen. Stockschraube, Wandhalter oder Verbindungsteil werden passend zum Aufbau ausgewählt. |
| Schelle in Stiftausführung | Der vorgesehene Befestigungsstift muss für Untergrund und benötigten Abstand geeignet sein. Nicht jede Stiftausführung passt zu jedem Wandaufbau. |
Bei einer neuen Befestigung erfasst Du den vollständigen Fassadenaufbau einschließlich Putz, Bekleidung oder Dämmung. Die Last muss in einen geeigneten tragfähigen Untergrund eingeleitet werden. Bei unbekanntem Wandaufbau oder möglichen verdeckten Leitungen darf nicht ungeprüft gebohrt werden.
Das gehört auf Deine Bestellliste
- Passender Schellendurchmesser und vorgesehene Schellenbauart
- Bestätigter Wandabstand und geeignete wandseitige Verbindung
- Je nach Aufbau separat erforderliche Stockschrauben, Dübel, Wandhalter oder Adapter
- Zum Rohr und zur Umgebung passender Werkstoff und Korrosionsschutz
Prüfe vor einer Zusatzbestellung den Lieferumfang. Die benötigte Anzahl und die Positionen der Schellen richten sich nach Rohrverlauf und Systemvorgaben. Ein Rohrstoß erfordert nicht automatisch eine eigene Schelle. Zusätzliche Befestigungen an Bögen, Abzweigen oder Übergängen werden gesondert berücksichtigt.
Häufige Fragen
Wie wähle ich die passende Fallrohrschelle zum Rohrdurchmesser?
Die Fallrohrschelle muss den tatsächlichen Außendurchmesser des Fallrohrs sicher aufnehmen, ohne das Rohr zu verformen. Vergleiche deshalb Rohrgröße, angegebenen Spannbereich und Schellenform. Eine gleiche DN-Bezeichnung allein bestätigt die Passung nicht. Auch Anschlussgewinde oder Befestigungsstift müssen zur geplanten Wandbefestigung passen.
Was ist bei Fallrohrschellen der Unterschied zwischen Stiftausführung und Gewindeaufnahme?

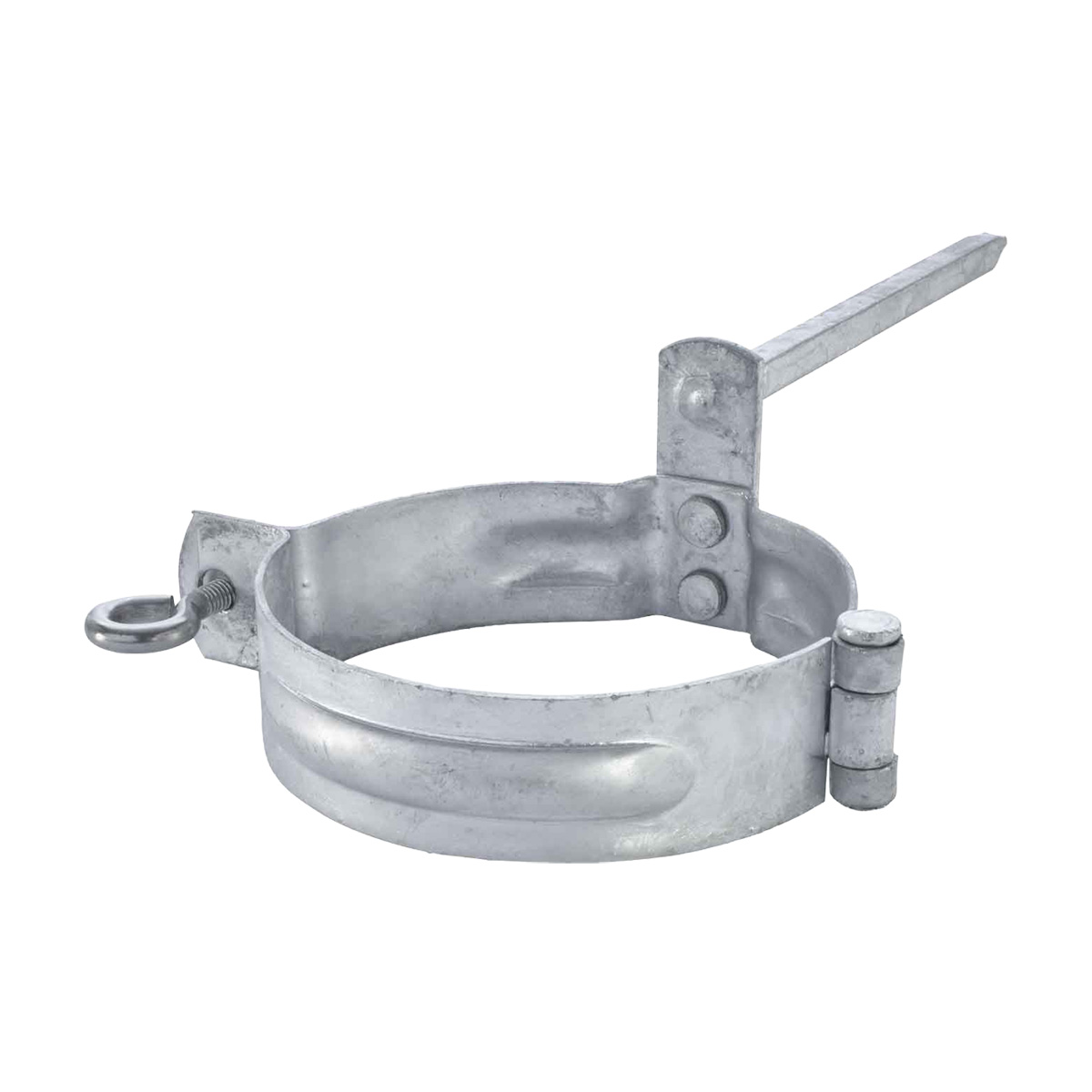

Eine Fallrohrschelle in Stiftausführung besitzt bereits einen vorgesehenen Befestigungsstift für die Wandseite. Eine Schelle mit Gewindeaufnahme - einem Innengewinde - wird dagegen mit einem separat ausgewählten Wandhalter oder einer Stockschraube verbunden, die Wand und Schelle über ihre Gewinde verbindet. Prüfe bei beiden Varianten den benötigten Wandabstand und die für den Untergrund geeignete Befestigung.
Wie berechne ich die Anzahl der Fallrohrschellen?
Die Anzahl der Fallrohrschellen ergibt sich aus der Länge des zu befestigenden Rohrabschnitts und den zulässigen Abständen des gewählten Systems. Lege zuerst die vorgeschriebene obere und untere Schellenposition fest und teile den Abstand dazwischen in gleichmäßige Felder, die den erlaubten Höchstabstand nicht überschreiten. Rohrbögen, Abzweige oder Übergänge können zusätzliche Befestigungspunkte benötigen und werden danach ergänzt.
Wie fest darf eine Fallrohrschelle am Rohr sitzen?
Eine Fallrohrschelle muss das Rohr sicher führen, darf es aber nicht zusammendrücken oder beschädigen. Ob einzelne Befestigungspunkte eine Längsbewegung des Rohres zulassen müssen, hängt von Werkstoff und Systemaufbau ab. Ziehe die Schelle deshalb nur nach der vorgesehenen Bauart an und ersetze keine passende Einlage durch improvisierte Zwischenlagen.
