Zambelli Fallrohrschelle Meister-Schelle Ø 150/M10, Stahl verzinkt, für Stockschraube - 1 Stk.

Der Zambelli Meister-Bogen Vario verbindet den Einhangstutzen mit dem Regenrohr, wenn zwischen Dachrinne und Wand ein größerer Abstand liegt, etwa an einem weiten Dachüberstand. Er ist ein Teleskop-Rohrbogen, dessen Mittelstück sich ausziehen lässt. So ersetzt er zwei einzelne Bögen und ein zugeschnittenes Zwischenrohr.Der Vario-Bogen für Fallrohre mit 100 mm Durchmesser lässt sich stufenlos auf 500 bis 700 mm einstellen. Er hat zwei Bögen mit je 72° und ist aus stumpf geschweißtem Titan-Zink-Rohr gefertigt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen BlickLänge mit einem Handgriff über den Teleskop-Mechanismus einstellbar3-Punkt-Verbindung zum Meister-Stutzen, ohne Verdrahten oder VernietenAuch beim größten Auszug stabilGleiche Titan-Zink-Optik wie Fallrohr und RinneLieferumfang1 x Meister-Bogen Vario 72° Ø 100 mm, Einstellbereich 500 bis 700 mm, Titan-ZinkBestellhinweiseWähle den Durchmesser passend zu deinem Fallrohr und den Einstellbereich passend zu deinem Abstand. Für Abstände von 700 bis 1100 mm gibt es den Vario-Bogen Ø 100 mm mit größerem Einstellbereich.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis er an drei Punkten einrastet. Er bleibt bis zur endgültigen Befestigung drehbar und lässt sich bei Bedarf wieder lösen.Das Rohrstück mit dem Teleskop-Mechanismus bis zum Fallrohr auseinanderziehen.Den Bogen zum Abschluss in das aufgeweitete Fallrohr stecken.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenSerie: Zambelli Meister-Bogen VarioBogenwinkel: 2 x 72°Durchmesser: 100 mmEinstellbereich: 500 bis 700 mm, gemessen von Mitte Stutzen bis Mitte FallrohrFertigung: stumpf geschweißtes Rohr (Kanten ohne Überlappung verschweißt), Teleskop-MechanismusVerbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Was bedeutet die Längenangabe 500 bis 700 mm?Sie ist der Einstellbereich des Bogens. Gemessen wird von der Mitte des Stutzens bis zur Mitte des Fallrohrs. Liegt dein Abstand zwischen 500 und 700 mm, passt diese Ausführung.Brauche ich ein zugeschnittenes Zwischenrohr?Nein. Innerhalb des Einstellbereichs ersetzt der Teleskop-Mechanismus das Zwischenrohr zwischen zwei einzelnen Bögen.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.

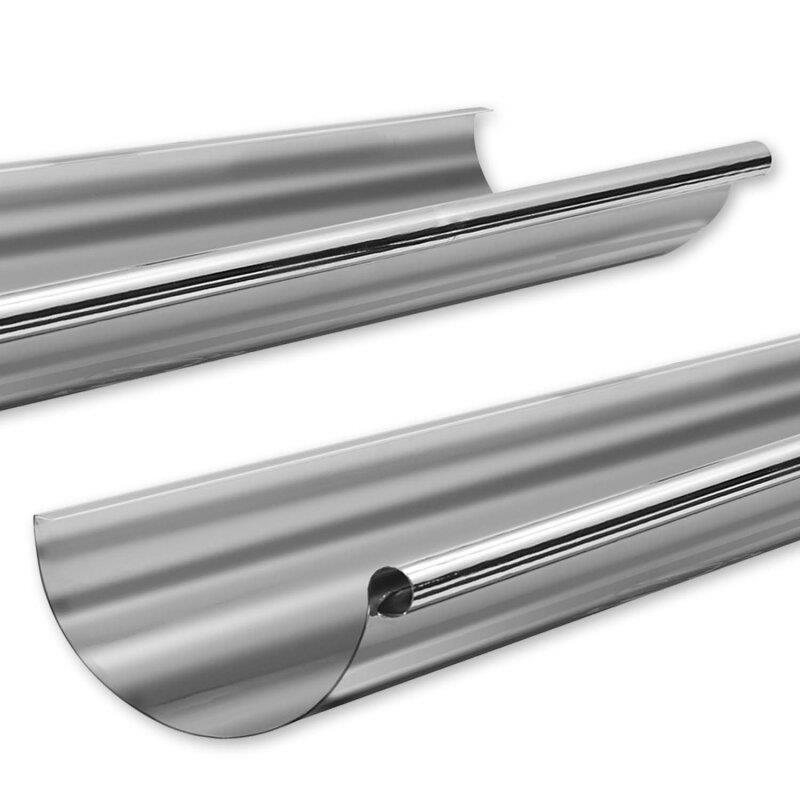

Die halbrunde Dachrinne von Zambelli fängt das Regenwasser direkt an der Dachkante auf, bevor es an der Fassade herunterlaufen kann. Über den Rinnenstutzen gelangt das Wasser in das Fallrohr und wird von dort kontrolliert abgeleitet. Damit bildet die Rinne den Anfang der gesamten Dachentwässerung.Gefertigt aus Titan-Zink, bildet sie mit den Jahren eine natürliche, mattgraue Patina, die das Material schützt. Die 3 m lange Regenrinne hat die Rinnengröße RG 333 und ist damit für mittlere Dachflächen ausgelegt.Vorteile auf einen BlickLötbar: Rinnenstöße, Rinnenböden und Rinnenwinkel lassen sich dauerhaft dicht verbindenBildet mit der Zeit eine natürliche Schutzschicht, die PatinaEinheitliche Oberfläche und Optik mit dem Zambelli Zubehör aus Titan-ZinkPassendes Zubehör vom Rinnenhaken bis zum Rinnenstutzen in RG 333Lieferumfang1 x Dachrinne halbrund RG 333, Baulänge 3 m, Titan-ZinkBestellhinweiseWähle Rinnenhaken (Dachrinnenhalter), Rinnenböden, Rinnenwinkel, Rinnenverbinder und Rinnenstutzen passend zur halbrunden Rinne RG 333. Diese Teile sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.MontagehinweiseHoch- und Tiefpunkt der Rinne anzeichnen und dabei das Gefälle zum Fallrohr berücksichtigen.Den ersten und den letzten Rinnenhaken höchstens 30 cm vom Dachende entfernt setzen. Bei RG 333 muss die Wulstseite, also die vordere Rinnenkante, mindestens 11 mm tiefer liegen als die Rückseite.Bei größeren Längen eine Schnur zwischen erstem und letztem Haken spannen und die weiteren Haken daran ausrichten.Die Rinne in die Haken einfedern und durch Umbiegen der beiden Federn fixieren.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenRinnenform: halbrundRinnengröße: RG 333, 6-teiligNennweite (Breite der Rinnenöffnung): 153 mmBaulänge: 3 m (3000 mm)Material: Titan-Zink, walzblankHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG steht für Rinnengröße. RG 333 bedeutet, dass die Rinne aus einem 333 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 6-teilig: Eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton. Das Material ist wartungsarm und recycelbar. Willst du verschiedene Metalle kombinieren, achte auf ihre Verträglichkeit. Zink und Kupfer vertragen sich zum Beispiel nicht. Bei Kontakt kann Korrosion entstehen, die sogenannte Kontaktkorrosion.Für welche Dachfläche passt RG 333?Zusammen mit einem Fallrohr Ø 100 mm passt RG 333 als erste Orientierung für etwa 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen, deren Wasser in diese Rinne läuft. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort und der Weg des Wassers bis zum Fallrohr. Auch das Rinnengefälle und die Leistung von Stutzen und Fallrohr spielen eine Rolle. Bei langen Wegen bis zum Fallrohr oder bei starkem Regen kann eine größere Rinne oder ein zusätzliches Fallrohr nötig sein.Wie viel Gefälle braucht die Dachrinne?Ein leichtes Gefälle zum Fallrohr hin reicht aus, meist 1 bis 3 mm je Meter Rinne. Bei 5 m Rinne und 3 mm je Meter liegt das Rinnenende am Fallrohr also 15 mm tiefer als der Anfang. Ohne Gefälle kann Wasser stehen bleiben. Kleine Wasserreste in der Rinne sind aber nicht automatisch ein Mangel.In welchem Abstand setze ich die Rinnenhaken?Bei einem üblichen Dach etwa alle 50 cm, je nach Ausführung bis etwa 60 cm. Anzahl und Abstand richten sich außerdem nach dem Rinnensystem, dem Untergrund, der Schneelast an deinem Ort und den geltenden Fachregeln.In welchen Abständen braucht die Dachrinne einen Dehnungsausgleich?Im geraden Rinnenlauf spätestens alle 15 m und höchstens 7,5 m von einer Rinnenecke entfernt. Der Dehnungsausgleich (Rinnen-Dilatation) nimmt auf, dass sich die Rinne bei Wärme ausdehnt und bei Kälte zusammenzieht. Wähle ihn passend zu RG 333 und zum Material Titan-Zink.

Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 2 m lange Regenrohr mit 100 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 100 mmLieferumfang1 x Fallrohr rund Ø 100 mm, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 100 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.Technische DatenDurchmesser: 100 mmBaulänge: 2 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas bedeuten RG 333 und 6-teilig?RG 333 ist die Größe der Dachrinne, die als Orientierung zu diesem Fallrohr Ø 100 mm gehört. RG steht für Rinnengröße: Die Rinne wird aus einem 333 mm breiten Blechstreifen geformt. Das entspricht der traditionellen Größe 6-teilig, denn eine 2 m breite Blechtafel ergibt sechs solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 153 mm breit, das ist ihre Nennweite. „6-teilig“ ist keine Stückzahl im Lieferumfang.Was zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 100 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Für welche Dachfläche reicht ein Fallrohr Ø 100 mm?Zusammen mit einer Dachrinne RG 333 reicht es als erste Orientierung für 83 bis 150 m² Dachgrundfläche. Die Dachgrundfläche ist die Fläche deines Dachs von oben gesehen. Für die genaue Auswahl zählen außerdem die Regenmenge an deinem Ort, die Rinnenlänge und die Lage der Fallrohre. Diese Werte ersetzen keine Berechnung der Dachentwässerung.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.

Der Zambelli Stirnbretthalter trägt als Dachrinnenhalter die halbrunde Dachrinne RG 250 und wird dafür am Stirnbrett befestigt. Das Stirnbrett ist das Brett, das an der Traufe die Enden der Dachsparren abschließt. Zwei Laschen vorn und hinten sichern die eingelegte Rinne im Halter.Eine tief eingeprägte Verstärkungsrille, die Sickenprägung, macht den Halter aus 1,2 mm starkem verzinktem Stahlblech stabil. Weil er von vorn am Stirnbrett sitzt, musst du ihn weder einlassen noch vorbiegen. Einlassen bedeutet, den Halter in eine Vertiefung im Holz einzuarbeiten.Vorteile auf einen BlickBefestigung von vorn am Stirnbrett, ohne EinlassenKein Vorbiegen nötigTief eingeprägte Verstärkungsrille für mehr StabilitätZwei Laschen sichern die Rinne vorn und hinten (Feder/Feder)Lieferumfang1 x Stirnbretthalter Feder/Feder RG 250, Stahl verzinktBestellhinweiseDer Halter passt zur halbrunden Dachrinne RG 250. Befestigungsschrauben sind nicht im Lieferumfang enthalten. Ist dein Stirnbrett geneigt, brauchst du zusätzlich den passenden Zambelli Verstellwinkel. Er ist ebenfalls nicht enthalten.MontagehinweiseDen Halter am Stirnbrett anschrauben. Bei einem geneigten Stirnbrett zuerst den Verstellwinkel am Stirnbrett montieren und den Halter darin einhängen.Mit dem Verstellwinkel den Halter durch Einhaken in das Lochraster ins Lot bringen. So wird die Neigung des Stirnbretts ausgeglichen.Bei RG 250 muss die Wulstseite, also die vordere Rinnenkante, mindestens 10 mm tiefer liegen als die Rückseite.Die Dachrinne einhängen und die Federn umbiegen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassende Rinne: halbrund RG 250, Nennweite (Breite der Rinnenöffnung) 105 mm, 8-teiligAufnahme: Feder/Feder, Laschen vorn und hintenBlechstärke: 1,2 mmMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeuten RG 250 und 8-teilig?RG steht für Rinnengröße. RG 250 bedeutet, dass die Rinne aus einem 250 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 8-teilig: Eine 2 m breite Blechtafel ergibt acht solcher Streifen. Je höher die Teilung, desto kleiner die Rinne. Die fertige Rinne ist an der Öffnung 105 mm breit, das ist ihre Nennweite. „8-teilig“ ist keine Stückzahl im Lieferumfang.Was bedeutet Feder/Feder?Der Halter hat vorn und hinten je eine Lasche, die sogenannte Feder. Nach dem Einlegen der Rinne biegst du beide Laschen um. So sitzt die Rinne sicher im Halter.Wann wähle ich einen Stirnbretthalter und wann einen Rinnenhaken?Den Stirnbretthalter wählst du, wenn die Rinne von vorn an einem Stirnbrett befestigt wird. Einen Rinnenhaken mit Befestigungsschenkel wählst du, wenn der Haken an die Dachkonstruktion angepasst und dort befestigt wird. Entscheidend ist also, wo du die Halter anbringen willst.Für welche Neigungen gibt es den Verstellwinkel?Den Zambelli Verstellwinkel kannst du in 8°, 13°, 17°, 22°, 26°, 37° oder 44° montieren. Er gleicht die Neigung des Stirnbretts aus, damit der Halter senkrecht hängt. Der Verstellwinkel passt zu allen Größen des Stirnbretthalters und ist separat erhältlich.In welchem Abstand setze ich die Halter?Bei üblichen Dächern etwa alle 50 bis 60 cm. Kürzere Abstände können nötig sein, zum Beispiel bei viel Schnee. Maßgeblich sind außerdem das Rinnensystem und der Untergrund, an dem du die Halter befestigst.

Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 72° und ist für Fallrohre mit 100 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 72° Ø 100 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 100 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 100 mm ist das der Meister-Stutzen 333/100 für Dachrinnen RG 333.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 72°Durchmesser: 100 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.

Der Zambelli Verstellwinkel wird zusammen mit dem Zambelli Stirnbretthalter eingesetzt und ermöglicht dessen Montage an geneigten Stirnbrettern. Das Stirnbrett ist das Brett an den Sparrenenden, an dem der Stirnbretthalter die Regenrinne trägt. Ist es geneigt, gleicht der Verstellwinkel die Schräge aus, damit der Halter senkrecht sitzt.Der Winkel aus verzinktem Stahl lässt sich auf 8, 13, 17, 22, 26, 37 und 44 Grad einstellen. Er passt zu den Zambelli Stirnbretthaltern für die Rinnengrößen RG 333, RG 280 und RG 250.Vorteile auf einen BlickFür die Montage an geneigten StirnbretternSieben Einstellwinkel von 8 bis 44 GradPassend zu Stirnbretthaltern RG 250, RG 280 und RG 333Verzinkter Stahl als KorrosionsschutzLieferumfang1 x Verstellwinkel für Stirnbretthalter RG 333 bis RG 250, Stahl verzinktBestellhinweiseStirnbretthalter, Rinnenhaken und Schrauben sind nicht im Lieferumfang enthalten. Den Zambelli Stirnbretthalter wählst du passend zur Rinnengröße deiner Dachrinne.MontagehinweiseDen Verstellwinkel am Stirnbrett montieren.Den Stirnbretthalter in den Verstellwinkel einhängen.Den Halter über das Lochraster des Verstellwinkels ins Lot bringen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenPassend für: Zambelli Stirnbretthalter RG 250, RG 280 und RG 333Einstellwinkel: 8, 13, 17, 22, 26, 37 oder 44 GradMaterial: Stahl verzinktHäufige Fragen zum ProduktWann brauche ich den Verstellwinkel?Wenn das Stirnbrett nicht senkrecht, sondern geneigt ist. Der Winkel gleicht die Neigung aus, damit du den Stirnbretthalter ins Lot bringen kannst.Ist der Stirnbretthalter dabei?Nein. Geliefert wird nur der Verstellwinkel. Stirnbretthalter und Schrauben bestellst du separat.Welche Neigungen kann ich ausgleichen?8, 13, 17, 22, 26, 37 und 44 Grad. Du stellst den Winkel auf die Stufe ein, die der Neigung deines Stirnbretts entspricht.
