Zambelli Wasserfangkasten lang Ø 76 mm, Titan-Zink, Ablauf zentrisch - 1 Stk.
Lieferzeit: 10-11 Tage
Produktnummer:
ZAM131965
Passendes Zubehör
Mehrere Varianten
Zambelli Fallrohrschelle Meister-Schelle Ø 76/M10, Stahl verzinkt, für Stockschraube und Schlagstift - 1 Stk.
Rohrdurchmesser:
DN 76
Die Zambelli Fallrohrschelle gibt dem Fallrohr der Dachentwässerung den nötigen Halt an der Außenfassade. Das Rohr liegt in der Schelle, die über eine Stockschraube oder einen Schraubstift mit der Wand verbunden ist. Mehrere Schellen übereinander halten das Regenrohr auf seiner ganzen Länge in Position.Die Schelle aus verzinktem Stahl ist für Fallrohre mit 76 mm Durchmesser ausgelegt. Ihre Gewindemuffe M10, eine kurze Hülse mit Innengewinde, nimmt eine Stockschraube oder einen Schlagstift mit M10-Gewinde auf. Geöffnet und geschlossen wird sie über eine Ringschraube, deren Gegenmutter an der Schelle festgehalten wird.Vorteile auf einen BlickGewindemuffe M10 für eine Stockschraube oder einen SchraubstiftÖffnen und Schließen über eine RingschraubeFestgehaltene Gegenmutter erleichtert das Öffnen und SchließenVerzinkter Stahl als KorrosionsschutzLieferumfang1 x Fallrohrschelle Ø 76 mm mit Gewindemuffe M10, Stahl verzinktBestellhinweiseWähle die Schelle im Durchmesser deines Fallrohrs, hier 76 mm. Stockschraube oder Schraubstift und Dübel sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 76 mmAnschluss: Gewindemuffe M10Verschluss: Ringschraube, Gegenmutter festgehaltenMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeutet M10 bei der Befestigung?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Die Gewindemuffe der Schelle hat dieses Gewinde. Stockschraube oder Schraubstift müssen deshalb ebenfalls ein M10-Gewinde haben.Was ist eine Stockschraube?Eine Stockschraube ist ein Gewindestift mit zwei verschiedenen Gewinden. Das Ende mit Holzschraubengewinde wird in die Wand gedreht. Auf das metrische Gewinde M10 am anderen Ende schraubst du die Schelle. Ein Teil ihrer Länge steckt in der Wand, der Rest bestimmt den Abstand der Schelle zur Fassade.Kann ich mit einer Fallrohrschelle auch ein Standrohr befestigen?Nein. Für das Standrohr nimmst du eine Standrohrschelle, deren Größe auf das Standrohr abgestimmt ist. Das Standrohr ist das unterste, meist besonders robuste Rohrstück, das in das Erdreich führt. Auch bei gleicher Größenangabe ist die Fallrohrschelle nicht dafür vorgesehen.Wie viele Fallrohrschellen brauche ich?Als Faustformel rechnest du für 2 m Fallrohr mit etwa zwei Schellen und für 3 m mit etwa zwei bis drei. Ab 4 m Rohrlänge sind es mindestens vier Schellen. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein.Wie befestige ich die Schelle an einer gedämmten Fassade?Mit einer Befestigung, die durch die Dämmung bis in die tragende Wand reicht. Zambelli bietet dafür den Langschaftdübel zusammen mit dem Schraubstift M10 und das Isolierdübel-Set M10 an.
2,99 €*
Lieferzeit: 10-11 Tage
Mehrere Varianten
Zambelli Fallrohrbogen Meister-Bogen 85° 76 mm, Titan-Zink - 1 Stk.
Rohrdurchmesser:
DN 76
|
Winkel:
85°
Der Zambelli Meister-Bogen verbindet den Rinnenstutzen mit dem Regenrohr oder zwei Rohrabschnitte miteinander. Er lenkt das ablaufende Wasser um und führt die Leitung wandanliegend an die Fassade. Zwei Bögen gleicher Gradzahl überbrücken den Versatz zwischen Dachüberstand und Wand.Dieser Bogen hat 85° und ist für Fallrohre mit 76 mm Durchmesser ausgelegt. Er ist aus einem Titan-Zink-Rohr gezogen und in einem Stück WIG-geschweißt. Sein unteres Ende ist leicht verengt und abgeschrägt, sodass er ohne zusätzliches Aufweiten in Rohre und Bögen gleicher Größe passt. Oben hat er die Zambelli 3-Punkt-Verbindung zum Meister-Stutzen.Vorteile auf einen Blick3-Punkt-Verbindung zum Meister-Stutzen, hält ohne Verdrahten oder NietenBis zur endgültigen Befestigung drehbar und wieder lösbarKein Aufweiten nötig, auch für Rohre mit MuffeAus dem Rohr gezogen, gleiche Machart und gleiches Material wie das FallrohrLieferumfang1 x Meister-Bogen 85° Ø 76 mm, Titan-ZinkBestellhinweiseWähle den Bogen im Durchmesser deines Fallrohrs, hier Ø 76 mm. Damit die 3-Punkt-Verbindung einrastet, brauchst du einen Meister-Stutzen mit 3-Punkt-Verbindung. Für Ø 76 mm ist das der Meister-Stutzen 250/76 für Dachrinnen RG 250.MontagehinweiseDen Bogen auf den Meister-Stutzen stecken, bis die drei vorgegebenen Punkte in die Sicke einrasten.Den Bogen in die gewünschte Position drehen. Er bleibt bis zur endgültigen Befestigung drehbar.Das eingezogene untere Ende ohne Aufweiten in das Fallrohr oder in einen weiteren Bogen stecken. Das funktioniert auch bei Rohren mit Muffe, also mit aufgeweitetem Steckende.Bei Bedarf lässt sich die 3-Punkt-Verbindung wieder ohne Beschädigung lösen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Versatz mit zwei BögenZwei gleiche Bögen hintereinander versetzen das Fallrohr seitlich, zum Beispiel vom Dachüberstand an die Hauswand. Die Tabelle nennt Richtwerte für zwei direkt ineinandergesteckte Bögen, gemessen von Rohrmitte zu Rohrmitte. Mit einem Rohrstück zwischen den Bögen wird der Versatz größer. Für Ø 50, 120 und 150 mm gibt es keine Richtwerte.BogenwinkelØ 60 mmØ 76 mmØ 80 mmØ 87 mmØ 100 mm40°6 cm7 cm8 cm8 cm9 cm60°10 cm13 cm14 cm15 cm18 cm72°14 cm17 cm18 cm20 cm22 cm85°17 cm22 cm23 cm25 cm28 cmTechnische DatenSerie: Zambelli Meister-BogenBogenwinkel: 85°Durchmesser: 76 mmFertigung: einteilig aus dem Rohr gezogen, WIG-geschweißtUnteres Ende: eingezogen (leicht verengt), mit Fase (abgeschrägte Kante)Verbindung zum Meister-Stutzen: 3-Punkt-VerbindungMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Brauche ich für einen Versatz zwei Bögen?Ja. In der Regel führen zwei gegengerichtete Bögen derselben Gradzahl das Rohr nach dem Versatz wieder senkrecht weiter. Den Abstand bestimmen die Bogenform und gegebenenfalls ein Rohrstück zwischen den Bögen.Welche Gradzahl brauche ich für meinen Versatz?Bei gleichem seitlichem Versatz braucht ein großer Bogenwinkel wie 85° weniger Höhe als ein kleiner wie 40°. Ein kleinerer Winkel lenkt das Rohr sanfter um und braucht dafür mehr Höhe. Den tatsächlichen Abstand bestimmen die Maße der Bögen und ein eventuelles Zwischenrohr. Meister-Bögen gibt es mit 40°, 60°, 72° und 85°.Was ist die 3-Punkt-Verbindung?Eine Steckverbindung von Zambelli, die ohne Verdrahten oder Nieten hält. Beim Zusammenstecken rasten drei vorgegebene Punkte in eine Sicke (eingeprägte Rille) ein. Zambelli stattet Meister-Stutzen, Wasserfangkästen, Meister-Bögen und Meister-Sockelknie damit aus. Beide Bauteile müssen die 3-Punkt-Verbindung haben, damit sie einrasten.Was bedeutet WIG-geschweißt?Der Bogen ist im WIG-Verfahren geschweißt, kurz für Wolfram-Inertgas-Schweißen. Er ist einteilig gefertigt, und die Schweißnaht liegt kaum sichtbar außerhalb des wasserführenden Bereichs.
14,99 €*
Lieferzeit: 10-11 Tage
Mehrere Varianten
Zambelli Regenwasserklappe Ø 76 mm, Titan-Zink, mit Sieb - 1 Stk.
Ausführung:
Mit Sieb
|
Rohrdurchmesser:
DN 76
Mit der Zambelli Regenwasserklappe wird das Fallrohr zur Wasserquelle für den Garten. Die Klappe sitzt als Zwischenstück im Fallrohr und lässt sich bei Bedarf aufklappen. Geöffnet läuft das Regenwasser über das Auslaufblech direkt in die Regentonne daneben, geschlossen fließt es wie gewohnt im Fallrohr ab.Die Ausführung aus Titan-Zink passt zu Fallrohren mit 76 mm Durchmesser und wird mit Sieb geliefert. Das eingesetzte Edelstahlsieb hält Laub, kleinere Äste und Verschmutzungen zurück, so bleibt das gesammelte Wasser sauberer. Die Klappe lässt sich in geöffneter und geschlossener Stellung feststellen.Vorteile auf einen BlickRegenwasser direkt am Fallrohr sammelnKlappe in offener und geschlossener Stellung feststellbarEdelstahlsieb hält Laub, kleinere Äste und Verschmutzungen zurückSieb zur Reinigung herausnehmbarGleiche Titan-Zink-Optik wie das FallrohrLieferumfang1 x Regenwasserklappe Ø 76 mm, mit Sieb, Titan-Zink1 x Sieb aus Edelstahl, eingesetztBestellhinweiseWähle die Klappe im Durchmesser deines Fallrohrs. Stelle die Regentonne so auf, dass das ausgeklappte Auslaufblech hineinragt. Schließe die Klappe, bevor die Tonne überläuft.Regentonne und Schlauch sind nicht im Lieferumfang enthalten.MontagehinweiseAm Fallrohr die Länge des Ausschnitts anzeichnen: mindestens 30 cm, höchstens von Sicke zu Sicke, also zwischen zwei eingeprägten Rillen des Rohrs.Das Rohrstück an den Markierungen heraustrennen.Die Regenwasserklappe einsetzen und mit einer Rohrschelle befestigen. Die Rohrschelle ist nicht im Lieferumfang enthalten.Zur Reinigung lässt sich das Sieb aus der Klappe herausnehmen.Vor einer Frostperiode das Sieb entfernen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 76 mmSieb: Edelstahl, eingesetzt, herausnehmbarKlappe: feststellbarMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wann wähle ich eine Regenwasserklappe und wann einen Wassersammler?Die Regenwasserklappe öffnest und schließt du von Hand. Sie ist die einfache Lösung, wenn du die Tonne direkt neben das Fallrohr stellst. Ein Wassersammler (Regensammler) leitet das Wasser über einen Schlauch in die Tonne. Modelle mit Überlaufstopp funktionieren nur, wenn Einbauhöhe und Anschluss an die Tonne stimmen.Was passiert, wenn die Regentonne voll ist?Die Klappe schließt nicht von selbst. Schließe sie rechtzeitig, damit das Regenwasser wieder im Fallrohr abläuft.Wozu dient das Sieb?Es hält Laub, kleinere Äste und Verschmutzungen zurück. So bleibt das gesammelte Wasser sauberer und das Fallrohr lässt sich leichter reinigen. Reinige das Sieb regelmäßig, besonders nach dem Laubfall.
18,49 €*
Lieferzeit: 10-11 Tage
Mehrere Varianten
Zambelli Fallrohr Ø 76 / 2000 mm, Titan-Zink - 1 Stk.
Länge:
2000 mm
|
Rohrdurchmesser:
DN 76
Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 2 m lange Regenrohr mit 76 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 76 mmLieferumfang1 x Fallrohr rund Ø 76 mm, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 76 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.Technische DatenDurchmesser: 76 mmBaulänge: 2 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 76 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.
Inhalt: 2 Meter (16,75 €* / 1 Meter)
33,49 €*
Lieferzeit: 10-11 Tage
Kunden kauften auch
Mehrere Varianten
Zambelli Fallrohrschelle Meister-Schelle Ø 76/M10, Stahl verzinkt, für Stockschraube und Schlagstift - 1 Stk.
Die Zambelli Fallrohrschelle gibt dem Fallrohr der Dachentwässerung den nötigen Halt an der Außenfassade. Das Rohr liegt in der Schelle, die über eine Stockschraube oder einen Schraubstift mit der Wand verbunden ist. Mehrere Schellen übereinander halten das Regenrohr auf seiner ganzen Länge in Position.Die Schelle aus verzinktem Stahl ist für Fallrohre mit 76 mm Durchmesser ausgelegt. Ihre Gewindemuffe M10, eine kurze Hülse mit Innengewinde, nimmt eine Stockschraube oder einen Schlagstift mit M10-Gewinde auf. Geöffnet und geschlossen wird sie über eine Ringschraube, deren Gegenmutter an der Schelle festgehalten wird.Vorteile auf einen BlickGewindemuffe M10 für eine Stockschraube oder einen SchraubstiftÖffnen und Schließen über eine RingschraubeFestgehaltene Gegenmutter erleichtert das Öffnen und SchließenVerzinkter Stahl als KorrosionsschutzLieferumfang1 x Fallrohrschelle Ø 76 mm mit Gewindemuffe M10, Stahl verzinktBestellhinweiseWähle die Schelle im Durchmesser deines Fallrohrs, hier 76 mm. Stockschraube oder Schraubstift und Dübel sind nicht im Lieferumfang enthalten.Die Befestigung wählst du passend zum tragenden Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk. An gedämmten Fassaden brauchst du eine Befestigung, die durch die Dämmung bis in die tragende Wand reicht.MontagehinweiseDie Position der Schelle an der Wand anzeichnen und das Loch für die Stockschraube bohren.Die Stockschraube in die Wand eindrehen.Die Schelle auf das M10-Gewinde der Stockschraube aufschrauben und mit einem Gabelschlüssel festziehen.Das Fallrohr in die geöffnete Schelle einsetzen und die Schelle schließen.Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.Technische DatenFallrohrdurchmesser: 76 mmAnschluss: Gewindemuffe M10Verschluss: Ringschraube, Gegenmutter festgehaltenMaterial: Stahl verzinktHäufige Fragen zum ProduktWas bedeutet M10 bei der Befestigung?M10 ist ein metrisches Gewinde mit 10 mm Durchmesser. Die Gewindemuffe der Schelle hat dieses Gewinde. Stockschraube oder Schraubstift müssen deshalb ebenfalls ein M10-Gewinde haben.Was ist eine Stockschraube?Eine Stockschraube ist ein Gewindestift mit zwei verschiedenen Gewinden. Das Ende mit Holzschraubengewinde wird in die Wand gedreht. Auf das metrische Gewinde M10 am anderen Ende schraubst du die Schelle. Ein Teil ihrer Länge steckt in der Wand, der Rest bestimmt den Abstand der Schelle zur Fassade.Kann ich mit einer Fallrohrschelle auch ein Standrohr befestigen?Nein. Für das Standrohr nimmst du eine Standrohrschelle, deren Größe auf das Standrohr abgestimmt ist. Das Standrohr ist das unterste, meist besonders robuste Rohrstück, das in das Erdreich führt. Auch bei gleicher Größenangabe ist die Fallrohrschelle nicht dafür vorgesehen.Wie viele Fallrohrschellen brauche ich?Als Faustformel rechnest du für 2 m Fallrohr mit etwa zwei Schellen und für 3 m mit etwa zwei bis drei. Ab 4 m Rohrlänge sind es mindestens vier Schellen. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein.Wie befestige ich die Schelle an einer gedämmten Fassade?Mit einer Befestigung, die durch die Dämmung bis in die tragende Wand reicht. Zambelli bietet dafür den Langschaftdübel zusammen mit dem Schraubstift M10 und das Isolierdübel-Set M10 an.
2,99 €*
Lieferzeit: 10-11 Tage
Fleck Flachdach-Winkelablauf (Speier) DN 50, Flansch aus Hart-PVC
Der FLECK Flachdach-Winkelablauf (Speier) DN 50 entwässert Flachdächer im Freispiegel durch die Attika. Die winkelförmige Bauweise ist für den Einbau in aufsteigende Bauteile bei gewerblichen und privaten Flachdächern gedacht, das Anschlussrohr hat 550 mm Standardlänge.Der Ablaufkörper aus witterungsbeständigem Spezial-Hart-PVC hat eine werkseitig eingestellte Neigung von etwa 3 Grad, die den Abfluss auch bei Starkregen unterstützt. Diese Ausführung hat einen Flansch aus Hart-PVC zur bauseitigen Einbindung in die Abdichtung. Rohr-Außendurchmesser 50 mm, Baustoffklasse B2.Vorteile auf einen BlickFreispiegelentwässerung durch die AttikaNeigung ca. 3 Grad ab Werk, strömungsoptimiertAblaufleistung über den Normanforderungen der EN 1253-2Flansch aus Hart-PVC, für Bitumen- und PVC-Bahnen bauseitsDN 50, Anschlussrohr 550 mm, Spezial-Hart-PVCLieferumfang1 FLECK Flachdach-Winkelablauf (Speier) DN 50 mit Flansch aus Hart-PVCNicht enthalten: KiesfangTechnische Daten:Produkttyp: Flachdach-Winkelablauf (Speier), ohne AnstaukanteNennweite: DN 50Rohr-Außendurchmesser: 50 mmRohr-Innendurchmesser: ca. 47 mmAnschlussrohr: 550 mm StandardlängeNeigung: ca. 3 Grad (werkseitig)Material: Spezial-Hart-PVC, witterungsbeständigFlansch: Flansch aus Hart-PVCBaustoffklasse: B2 nach DIN 4102-4Entwässerungsart: Freispiegelentwässerung durch die AttikaGewicht: ca. 0,5 kgFLECK-Artikelnummer: 45003050HinweiseEinbau nach der FLECK Einbauanleitung: Ablauf in die vorbereitete Attikaöffnung einsetzen, mechanisch fixieren, Abdichtungslagen fachgerecht anschließen. Zu hohe Brennertemperaturen beschädigen das Bauteil. Bitumenbahnen werden nach einem Voranstrich mit Bitumen-Haftgrund auf den Hart-PVC-Flansch aufgeschweißt, PVC-Dachbahnen mit Heißluft oder Quellschweißmittel verklebt.FAQWofür ist der Winkelablauf gedacht?Für die Freispiegelentwässerung durch die Attika. Der Ablaufkörper sitzt in der Aufkantung, das 550 mm lange Anschlussrohr führt das Wasser waagerecht nach außen, etwa in ein Fallrohr oder einen Wasserspeier.Welche Ablaufleistung hat der Speier?Für DN 50 nennt FLECK in der Planungshilfe keinen Attika-Wert, die Werte für DN 70 beginnen bei 0,80 l/s bei 35 mm Anstauhöhe. Die Auslegung erfolgt über die Entwässerungsberechnung.Passt der Ablauf zu meiner Abdichtung?Der Hart-PVC-Flansch wird bauseits eingebunden: Bitumenbahnen nach Voranstrich aufschweißen, PVC-Dachbahnen mit Heißluft oder Quellschweißmittel verkleben. Für FPO- und TPO-Bahnen fertigt FLECK einen PP-Flansch.Ist ein Kiesfang dabei?Nein. Den FLECK Flachdach-Kiesfang für Winkelablauf (DN 50/70, DN 100, DN 125, DN 150) und den Attika-Universal-Kiesfang gibt es als Zubehör.Kann der Speier als Notüberlauf dienen?Dieser Winkelablauf ist die Ausführung ohne Anstaukante. Für den Notüberlauf fertigt FLECK den Winkelablauf mit 3,5 cm Anstaukante und die Rechteck-Notüberläufe.
92,99 €*
Lieferzeit: 10-11 Tage
Mehrere Varianten
Zambelli Fallrohr Ø 76 / 2000 mm, Titan-Zink - 1 Stk.
Das Zambelli Fallrohr ist die senkrechte Verbindung zwischen Dachrinne und Boden. Es nimmt das Regenwasser am Rinnenstutzen auf und führt es an der Fassade nach unten. Von dort gelangt es wahlweise in eine Regentonne, in weitere Rohrteile oder in die Kanalisation.Das 2 m lange Regenrohr mit 76 mm Durchmesser besteht aus Titan-Zink, passt optisch zu Rinne und Formteilen und bildet mit der Zeit eine Patina. Weil das geschweißte Rundrohr oben aufgeweitet und unten gerade ausgeführt ist, lassen sich mehrere Rohre und Formteile wie Bögen ohne zusätzliches Aufweiten ineinanderstecken.Vorteile auf einen BlickOben aufgeweitet und unten gerade, dadurch einfach ineinanderzusteckenGeschweißtes Rundrohr mit walzblanker Titan-Zink-OberflächeGleiche Optik wie Dachrinne und Formteile aus Titan-ZinkPassende Bögen, Rohrschellen und Formteile in Ø 76 mmLieferumfang1 x Fallrohr rund Ø 76 mm, Baulänge 2 m, Titan-ZinkBestellhinweiseWähle Bögen, Rohrschellen und weitere Formteile im gleichen Durchmesser Ø 76 mm. Rohrschellen und Befestigungsmaterial sind nicht im Lieferumfang enthalten.Eine Rücknahme per Spedition gelieferter Zambelli-Artikel ist möglich. Den Rückversand organisierst und bezahlst du in diesem Fall selbst. Die Rücksendekosten werden nicht erstattet.Technische DatenDurchmesser: 76 mmBaulänge: 2 mAusführung: rund, geschweißt, oben aufgeweitetMaterial: Titan-ZinkOberfläche: walzblank, Farbe GrauHäufige Fragen zum ProduktWas zeichnet Titan-Zink aus?Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.Wie befestige ich das Fallrohr an der Wand?Mit Rohrschellen für Ø 76 mm. Für 2 m Rohr rechnest du mit etwa zwei Schellen, für 3 m mit etwa zwei bis drei. Bei Versätzen und Zusatzteilen können weitere Schellen nötig sein. In Beton oder Vollziegelmauerwerk befestigst du die Schellen zum Beispiel mit passenden Schrauben und Dübeln. Größe und Tragfähigkeit der Befestigung müssen zur Wand, zur Schelle und zur Belastung passen.Wie verbinde ich zwei Fallrohre?Das gerade untere Ende des oberen Rohrs wird in die Aufweitung des darunterliegenden Rohrs gesteckt. Für abgeschnittene Enden ohne Aufweitung gibt es passende Ablaufrohr-Verbinder.Warum müssen Fallrohre beweglich bleiben?Weil sich Titan-Zink bei Wärme ausdehnt und bei Kälte zusammenzieht. Anschlüsse und Rohrschellen müssen diese Längenänderung zulassen.
Inhalt: 2 Meter (16,75 €* / 1 Meter)
33,49 €*
Lieferzeit: 10-11 Tage

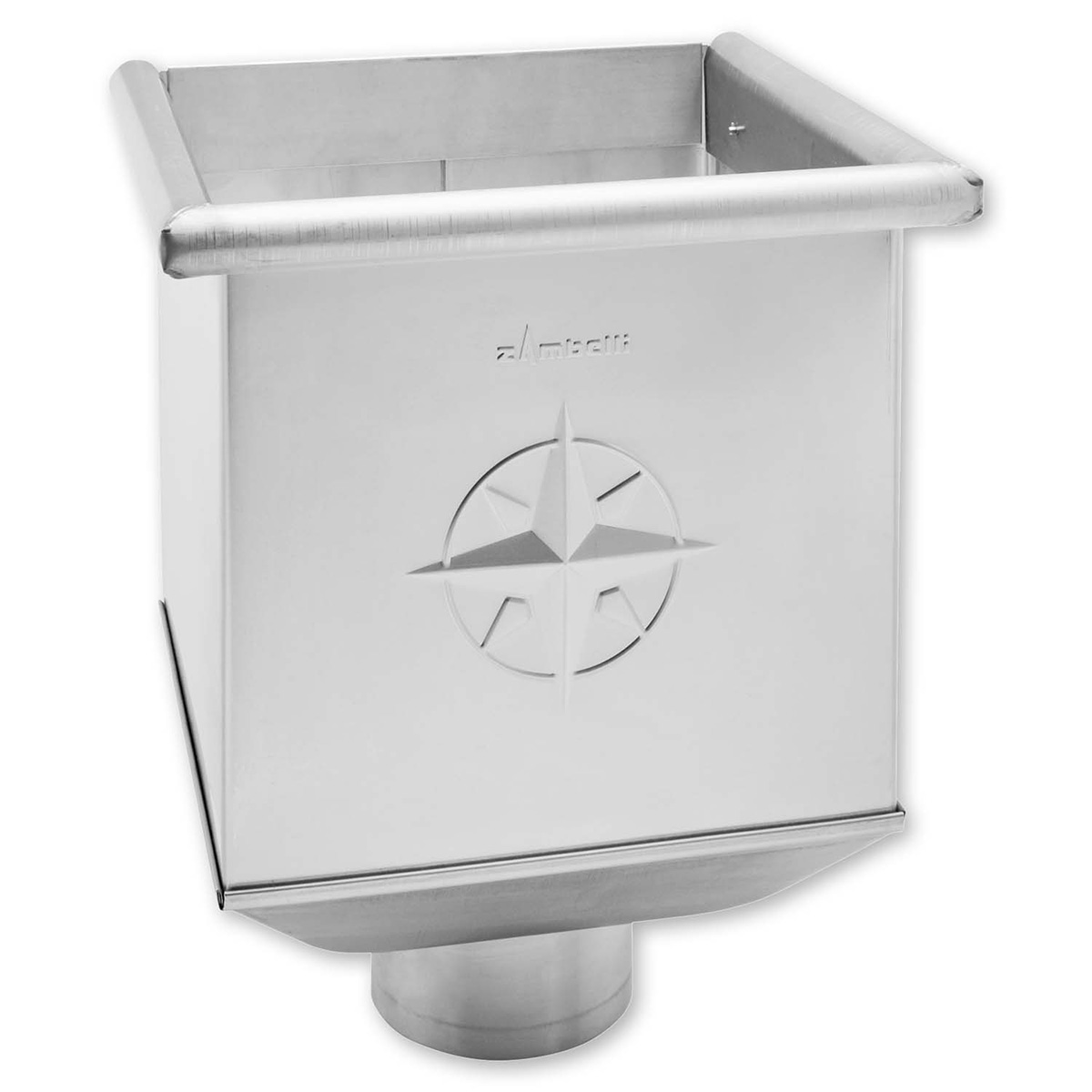

Produktinformationen "Zambelli Wasserfangkasten lang Ø 76 mm, Titan-Zink, Ablauf zentrisch - 1 Stk."
Der Zambelli Wasserfangkasten sammelt das Regenwasser aus der Regenrinne oder aus einem Attikarohr und gibt es gezielt an das Fallrohr weiter. Attikarohre kommen bei Flachdächern zum Einsatz und führen das Wasser durch den hochgezogenen Dachrand nach außen. An der Fassade fängt der Kasten dieses Wasser auf.
Sein mittig im Kastenboden sitzender Ablauf lässt sich über die Zambelli 3-Punkt-Verbindung direkt mit dem Meister-Bogen verbinden. Die lange Ausführung aus Titan-Zink ist für Fallrohre mit 76 mm Durchmesser ausgelegt und eignet sich für Steil- und Flachdächer. Der Kasten lässt sich an der Rinne bis RG 400 oder an der Wand montieren. Sein gerollter Rand, der Wulst, entspricht in der Form dem Rand einer Dachrinne.
Vorteile auf einen Blick
- Für Steil- und Flachdach geeignet
- Montage an der Rinne bis RG 400 oder an der Wand
- Mittiger Ablauf für den Anschluss über ein Sockelknie
- 3-Punkt-Verbindung: Der Meister-Bogen rastet an drei Punkten ein und bleibt zum Ausrichten drehbar
Lieferumfang
- 1 x Wasserfangkasten lang Ø 76 mm, Ablauf mittig, Titan-Zink
Bestellhinweise
Wähle Fallrohrdurchmesser, Kastenform und Lage des Ablaufs passend zu deiner Rohrführung. Für Starkregen braucht ein Flachdach oft zusätzlich eine Notentwässerung, also einen eigenen Überlauf. Der Wasserfangkasten ersetzt sie nicht.
Bei der Wandmontage wählst du die Befestigung passend zum Untergrund, zum Beispiel Beton oder Vollziegelmauerwerk, und zur Belastung.
Für einen dichten Anschluss des Attikarohrs empfiehlt Zambelli eine Gummidichtung für den Rohreinlauf. Sie ist nicht im Lieferumfang enthalten. Du erhältst sie separat als Zambelli Abschlussdichtung für Rohre mit 50 bis 65 mm, 70 bis 85 mm, 100 mm oder 100 bis 125 mm Durchmesser.
Montagehinweise
- Montage an der Rinne bis RG 400: Den Kasten in der gewünschten Höhe an die montierte Rinne halten und den Rinnenausschnitt auf beiden Seiten außen am Kasten anzeichnen. Die untere Markierung um 5 mm verkleinern, ausschneiden und die untere Schnittkante nach außen umbiegen (bördeln).
- Die Kastenbreite an der Rinne markieren. Je 19 mm innerhalb dieser Markierung und 50 mm unterhalb der Rinnenränder anzeichnen, die Punkte verbinden und das Loch in die Rinne schneiden.
- Die Rinne in den Kasten stecken, beides gemeinsam in die Rinnenhaken einfedern und die Ränder des Lochausschnitts innen mit dem Hammer umbiegen.
- Montage an der Wand: Den Ausschnitt für das Zulaufrohr anzeichnen und ausschneiden, die Befestigungslöcher mindestens 20 mm vom Rand bohren und den Kasten mit geeignetem Befestigungsmaterial anbringen. Ein Attikarohr zusätzlich gegen Rückstau abdichten, etwa mit der separat erhältlichen Gummidichtung.
- Den Meister-Bogen auf den Ablauf stecken, bis die drei Punkte einrasten, und in Position drehen. Zum Fallrohr an der Wand führt ein Sockelknie, ein gebogenes Verbindungsstück, das den seitlichen Versatz überbrückt.
Diese Montagehinweise sind eine allgemeine Orientierung und ersetzen nicht die Montageanleitung des Herstellers. Örtliche Gegebenheiten, die anerkannten Regeln der Technik und die Vorgaben für dein Dach haben Vorrang. Lass die Montage im Zweifel von einem Fachbetrieb ausführen.
Technische Daten
- Form: lang
- Fallrohranschluss: Ø 76 mm
- Ablauf: mittig
- Wulst: wie Dachrinnenwulst
- Montage: an der Rinne (bis RG 400) oder an der Wand
- Verbindung zum Meister-Bogen: 3-Punkt-Verbindung
- Material: Titan-Zink
- Oberfläche: walzblank, Farbe Grau
Häufige Fragen zum Produkt
Was bedeutet bis RG 400 bei der Rinnenmontage?
Du kannst den Wasserfangkasten an Dachrinnen bis zur Rinnengröße RG 400 montieren. Diese Grenze betrifft nur die Rinne. Den Fallrohranschluss wählst du getrennt nach seinem Durchmesser, hier 76 mm. RG steht für Rinnengröße: RG 400 bedeutet, dass die Rinne aus einem 400 mm breiten Blechstreifen geformt wird. Das entspricht der traditionellen Größe 5-teilig, denn eine 2 m breite Blechtafel ergibt fünf solcher Streifen. Die fertige Rinne ist an der Öffnung 192 mm breit, das ist ihre Nennweite.
Was zeichnet Titan-Zink aus?
Titan-Zink ist eine Legierung aus Zink mit kleinen Anteilen an Titan und Kupfer. Das Material lässt sich gut formen und bildet im Freien mit der Zeit eine natürliche, mattgraue Schutzschicht, die Patina. Diese schützt die Oberfläche und trägt zur langen Nutzungsdauer bei. Bei der walzblanken Ausführung wird die anfangs metallisch helle Oberfläche mit der Zeit matter und verändert ihren Grauton.
Was ist eine Attika?
Die Attika ist der hochgezogene Rand eines Flachdachs. Damit das Wasser nach außen gelangt, führt ein Rohr durch die Attika. Der Wasserfangkasten nimmt dieses Wasser auf und leitet es in das Fallrohr.
Ersetzt der Wasserfangkasten einen separaten Notüberlauf?
Nein. Der Wasserfangkasten gehört zur normalen Entwässerung und führt das Wasser ins Fallrohr. Einen Notüberlauf, der bei Starkregen zusätzlich Wasser ableitet, planst du für dein Dach separat.
!
Details zur Produktsicherheit / Herstellerangabe
Zambelli Holding GmbH
Passauer Str. 3+5
94481 Grafenau (Deutschland)
E-Mail: info@zambelli.com
Zambelli Holding GmbH
Passauer Str. 3+5
94481 Grafenau (Deutschland)
E-Mail: info@zambelli.com
| Bauform: | lang |
|---|---|
| Material: | Titanzink |
| Produkttyp: | Wasserfangkasten |
| Rohrdurchmesser (mm): | 76 |
